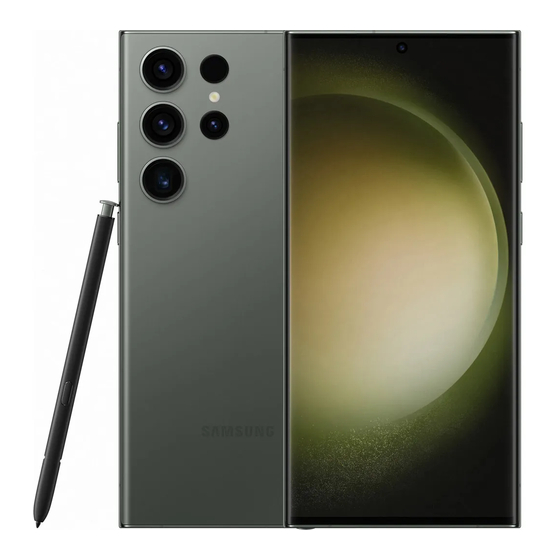

Samsung SM-S918B Guia De Reparación Para El Usuario
Samsung SM-S918B Guia De Reparación Para El Usuario

Samsung SM-S918B Guia De Reparación Para El Usuario

Ocultar thumbs Ver también para SM-S918B:

Publicidad

Enlaces rápidos

GUÍA DE
REPARACIÓN
SM-S918B
SM-S918B/DS
SM-S918U
SM-S918U1
Spanish. Rev.1.0
www.samsung.com

Publicidad

loading

Resumen de contenidos para Samsung SM-S918B

  • Página 1 GUÍA DE REPARACIÓN SM-S918B SM-S918B/DS SM-S918U SM-S918U1 Spanish. Rev.1.0 www.samsung.com...
  • Página 2 Recuperación tras un fallo en la actualización de software Efectuar la recuperación en otro ordenador Restablecer los datos de fábrica Prueba de calidad Prueba de calidad con la aplicación Samsung Members Diagnóstico del dispositivo Elementos de la prueba Calibraciones Calibraciones Piezas usadas y funciones de calibración en los modelos compatibles...
  • Página 3 Contenido Calibración de la cámara bajo la pantalla (solo modelos Fold) Calibración del sensor de efecto Hall digital (solo modelos Fold y Flip) Vista desplegada y lista de piezas Vista desplegada Lista de piezas Desmontaje y montaje Herramientas para el desmontaje y el montaje Fijadores (adhesivos y materiales) para el montaje Desmontaje para sustitución Retirada de la bandeja de la SIM...
  • Página 4 Los daños provocados en el dispositivo o los defectos causados por un intento de reparar el dispositivo por parte de una persona que no sea un operador certificado por Samsung no estarán cubiertos por la garantía.
  • Página 5 Avisos de uso Asegúrese de llevar el equipo de seguridad correspondiente antes de efectuar reparaciones. • Samsung no se responsabiliza de lesiones que puedan producirse por no llevar el equipo de seguridad adecuado. Consulte en Herramientas para el desmontaje y el montaje una lista de las herramientas que necesitará...
  • Página 6 Avisos de uso Iconos informativos Advertencia: situaciones que podrían causarle lesiones a usted o a otras personas. Precaución: situaciones que podrían causar daños al dispositivo o a otros equipos. Aviso: notas, consejos de uso o información adicional.
  • Página 7 Puede usar Smart Switch para actualizar el software del dispositivo a la versión más reciente. Debe descargar la versión para ordenador de la aplicación Smart Switch de www.samsung.com/smartswitch. Puede que esta función no esté disponible en algunos dispositivos u ordenadores.
  • Página 8 Antes de restablecer los datos de fábrica, recuerde hacer copias de seguridad de todos los datos importantes almacenados en el dispositivo. Samsung no se hace responsable de la pérdida de los datos almacenados en el dispositivo.
  • Página 9 Antes de restablecer los datos de fábrica, recuerde hacer copias de seguridad de todos los datos importantes almacenados en el dispositivo. Samsung no se hace responsable de la pérdida de los datos almacenados en el dispositivo.
  • Página 10 Actualización de software Pulse Restablecer → Eliminar todo. Al reiniciar se eliminarán todos los datos. Durante el restablecimiento de los datos de fábrica, el dispositivo podría reiniciarse repetidamente y podría mostrarse el logotipo durante un periodo de tiempo prolongado.
  • Página 11 Prueba de calidad Prueba de calidad con la aplicación Samsung Members Se recomienda evaluar el dispositivo con la aplicación Samsung Members después de repararlo, con el fin de garantizar su rendimiento. Si los resultados de la prueba presentan alguna anomalía o indican que se ha producido algún tipo de fallo de funcionamiento debido a la reparación, acuda a un Servicio...
  • Página 12 Si aparece el signo de exclamación en algún • elemento de la prueba tras finalizarla, púlselo para encontrar la solución. Si el problema persiste, acuda a un Servicio de Atención Técnica (SAT) de Samsung. Elementos de la prueba Función: comprueba si el dispositivo puede leer etiquetas •...
  • Página 13 Software oficial Función: comprueba si el software está funcionando con • normalidad. Información proporcionada • ‒ Estado: muestra si la función está operando con normalidad. ‒ Información de servicio: muestra la ubicación del Servicio de Atención Técnica (SAT) de Samsung.
  • Página 14 Prueba de calidad Red móvil Función: comprueba si la red móvil está funcionando con • normalidad. Información proporcionada • ‒ Estado: muestra si la función está operando con normalidad. ‒ Ajustes: configure los ajustes de su red móvil. ‒ Preguntas frecuentes: muestra preguntas realizadas con frecuencia.
  • Página 15 Prueba de calidad Pantalla táctil Función: comprueba si la pantalla táctil está funcionando • con normalidad. Información proporcionada • ‒ Estado: muestra si la función está operando con normalidad. Botones Función: comprueba si los botones están funcionando con • normalidad. Método de comprobación: •...
  • Página 16 Prueba de calidad Altavoz Función: comprueba si los altavoces están funcionando • con normalidad. Información proporcionada • ‒ Estado: muestra si la función está operando con normalidad. ‒ Tipos de altavoz: muestra el estado de cada altavoz. ‒ Preguntas frecuentes: muestra preguntas realizadas con frecuencia.
  • Página 17 Prueba de calidad Cámara Función: comprueba si las cámaras trasera y frontal están funcionando con normalidad. • Método de comprobación: • Pulse el botón Cámara para probar las cámaras trasera y frontal. Se mostrará la foto que se ha sacado para comprobar la calidad de las imágenes. Información proporcionada •...
  • Página 18 Prueba de calidad Micrófono Función: comprueba si el micrófono está funcionando con normalidad. • Método de comprobación: • 1) Pulse Grabar y hable para la grabación. 2) Cuando la grabación haya finalizado, pulse Reproducir y seleccione un botón para responder a la pregunta.
  • Página 19 Prueba de calidad Precisión de ubicación Función: comprueba si la precisión de la ubicación está • funcionando con normalidad. Método de comprobación: • Pulse Inicio. Información proporcionada • ‒ Estado: muestra si la función está operando con normalidad. ‒ Preguntas frecuentes: muestra preguntas realizadas con frecuencia.
  • Página 20 Prueba de calidad Bluetooth Finalidad: comprueba si el Bluetooth puede buscar otros • dispositivos Bluetooth. Información proporcionada • ‒ Estado: muestra si la función está operando con normalidad. ‒ Preguntas frecuentes: muestra preguntas realizadas con frecuencia. Para probar esta función, la función Bluetooth debe estar activada.
  • Página 21 Prueba de calidad Reconocimiento facial Finalidad: comprueba si el sensor de reconocimiento • facial está funcionando. Método de comprobación: • Mire la pantalla. Información proporcionada • ‒ Estado: muestra si la función está operando con normalidad. ‒ Preguntas frecuentes: muestra preguntas realizadas con frecuencia.
  • Página 22 Prueba de calidad S Pen Finalidad: comprueba si el S Pen se reconoce en todas las áreas de la pantalla táctil. • Método de comprobación: • 1) Pulse todos los rectángulos en la pantalla con el S Pen. Los rectángulos que se pulsen o deslicen cambiarán a color azul. 2) Coloque el S Pen sobre la pantalla y desplácelo de A a B.
  • Página 23 Método de comprobación: • Conecte un cargador al dispositivo. Información proporcionada • ‒ Estado: muestra si la función está operando con normalidad. ‒ Velocidad de carga: muestra la velocidad de carga del cargador que ha conectado. Utilice solo cargadores aprobados por Samsung.
  • Página 24 ‒ Velocidad de carga: muestra la velocidad de carga según el cargador inalámbrico sobre el que ha conectado el dispositivo. Utilice únicamente cargadores inalámbricos aprobados por Samsung. Estado de la batería Función: comprueba los valores y el análisis de la batería. •...
  • Página 25 Para realizar calibraciones de precisión tras la reparación, acuda a un Servicio de Atención Técnica (SAT) de Samsung o al sitio web de Samsung para comprar un equipo de calibración, en caso de no disponer de ninguno.
  • Página 26 Calibraciones Según el modelo, el módulo de pantalla puede incluir baterías. Por tanto, al cambiarlo, • también se debe seleccionar la batería y se debe restablecer el número de ciclos de esta. En los modelos Fold, la calibración del panel de la pantalla táctil se realiza para la pantalla •...
  • Página 27 Calibraciones Lea el Aviso de privacidad y pulse Continuar. Si no ha iniciado sesión en su Samsung • account, aparecerá un botón para que la inicie. Si selecciona el enlace para leer el Aviso • de privacidad completo, se le redirigirá a...
  • Página 28 Calibraciones Consulte los permisos y pulse Continuar. Seleccione la pieza que ha cambiado y pulse Siguiente. Las calibraciones necesarias se llevarán a • cabo automáticamente. Si el dispositivo no tiene determinados • componentes o sensores asociados a la pieza que se ha sustituido, la calibración relativa se omitirá...
  • Página 29 Calibraciones Lea las instrucciones de la pantalla y pulse Iniciar. Consulte Calibración del sensor de huellas digitales óptico, Restablecer el número de ciclos de la batería, Calibración de sensor de alcance, Calibración del panel de pantalla táctil, Calibración del altavoz, Calibración de la cámara bajo la pantalla (solo modelos Fold) Calibración del sensor de efecto Hall digital...
  • Página 30 Calibraciones Compruebe los resultados de cada elemento de calibración. Completado: la calibración se ha realizado con • normalidad. Error: se ha producido un error de calibración. • Omitida: la calibración se ha omitido. • En la página de resultados de la calibración, pulse Cerrar para cerrar la aplicación.
  • Página 31 Calibraciones Calibración del sensor de huellas digitales óptico Siempre que se cambia la pantalla, el sensor de huellas digitales óptico se debe calibrar para garantizar su rendimiento optimizado en los dispositivos que cuenten con este sensor. La calibración del sensor de huellas digitales óptico se puede realizar en la aplicación Asistente de autorreparación.
  • Página 32 Calibraciones Compruebe la pieza y la calibración y, a continuación, pulse Iniciar. Lea las instrucciones de la pantalla y pulse Iniciar. La caja de calibración blanca debe prepararse antes de comenzar. Coloque la caja de calibración blanca en el área del sensor (debajo del lado cuadrado) y apriete la goma aplicando fuerza con el dedo.
  • Página 33 Calibraciones Coloque la caja de calibración negra en el área del sensor (debajo del lado cuadrado) y apriete la goma aplicando fuerza con el dedo. Pulse Siguiente y siga pulsando la goma con el dedo hasta que vea el mensaje que indica que la operación se ha realizado correctamente.
  • Página 34 Calibraciones Compruebe el resultado de la calibración. Completado aparece solo cuando la calibración finaliza correctamente. Si Completado no aparece, intente realizar la calibración de nuevo. Restablecer el número de ciclos de la batería El número de ciclos de la batería se debe restablecer siempre que se sustituye la batería del dispositivo. Abra la aplicación Asistente de autorreparación.
  • Página 35 Calibraciones Compruebe la pieza y la calibración y, a continuación, pulse Iniciar. Pulse Iniciar. Lea las instrucciones que aparecen en la pantalla y pulse Escanear para escanear el código QR, o pulse Introducción manual para introducir el número de serie de forma manual.
  • Página 36 Calibraciones Escanee el código QR o introduzca el número de serie que aparece en el paquete de la batería. Comenzará el restablecimiento. Compruebe el resultado de la calibración.
  • Página 37 Calibraciones Calibración de sensor de alcance Al cambiar pantallas, baterías, cristales traseros o puertos de carga, se debe calibrar el sensor de alcance para asegurar su optimización en los dispositivos que cuentan con este sensor. La calibración del sensor de alcance se puede llevar a cabo en la aplicación Asistente de autorreparación.
  • Página 38 Calibraciones Lea las instrucciones de la pantalla y pulse Iniciar. En una habitación o una zona a oscuras, coloque el teléfono orientado hacia abajo y pulse el botón Volumen. La calibración se realizará automáticamente. Una vez finalizada, se reproducirá un tono. Compruebe el resultado de la calibración.
  • Página 39 Calibraciones Calibración del panel de pantalla táctil Al cambiar la pantalla, es necesario calibrar el panel de la pantalla táctil para garantizar la precisión de las interacciones táctiles. La calibración del panel de la pantalla táctil se puede realizar con la aplicación Asistente de autorreparación.
  • Página 40 Calibraciones Lea las instrucciones de la pantalla y pulse Iniciar. La calibración se realizará automáticamente y la pantalla se pondrá en blanco durante la calibración. Compruebe el resultado de la calibración.
  • Página 41 Calibraciones Calibración del altavoz El altavoz se debe calibrar al cambiarlo para garantizar su rendimiento óptimo en los dispositivos que lo incluyan. La calibración del altavoz se puede llevar a cabo en la aplicación Asistente de autorreparación. Abra la aplicación Asistente de autorreparación. Seleccione la pieza que ha cambiado y pulse Siguiente.
  • Página 42 Calibraciones Pulse Iniciar. La calibración se realizará automáticamente. Compruebe el resultado de la calibración.
  • Página 43 Calibraciones Calibración de la cámara bajo la pantalla (solo modelos Fold) Siempre que se cambie la pantalla, la cámara debajo de la pantalla se debe calibrar para garantizar su rendimiento optimizado en los dispositivos que cuenten con esta cámara. La calibración de esta cámara se puede realizar con la aplicación Asistente de autorreparación. Puede que esta función no esté...
  • Página 44 Calibraciones Pulse Iniciar. La calibración se realizará automáticamente. Compruebe el resultado de la calibración.
  • Página 45 Hall digital. La pantalla de arranque (la pantalla donde aparecen los logotipos de Samsung y del operador) aparecerá con normalidad y, a continuación, se apagará, por lo que no se trata de un fallo de hardware.
  • Página 46 Calibraciones Abra la aplicación Asistente de autorreparación. Seleccione la pieza que ha cambiado y pulse Siguiente. Compruebe la pieza y la calibración y, a continuación, pulse Siguiente. Pulse Iniciar.
  • Página 47 Calibraciones La calibración se realizará automáticamente. Compruebe el resultado de la calibración.
  • Página 48 Vista desplegada y lista de piezas Vista desplegada y lista de piezas Los módulos de antena 5G mmWave solo se suministran con dispositivos de Estados Unidos. • La composición del producto puede variar según el país, la zona geográfica o el operador. •...
  • Página 49 Vista desplegada y lista de piezas Lista de piezas Número Nombre QCR252 Tornillo 3428 QCR257 Tornillo 3489 QME04 Cable flex principal 1 (Sub PBA a PBA) QBC01 Tapa posterior QST01 S Pen QSP02 Altavoz (parte inferior) QCA03 Cámara trasera (ultra gran angular) QCA05 Cámara trasera (gran angular) QCA02...
  • Página 50 Vista desplegada y lista de piezas Número Nombre QSM01 Bandeja de la SIM QME05 Cable flex principal 2 (Pantalla a PBA) QME06 Cable flex principal 3 (Sub PBA a PBA) QFR01 Módulo de pantalla...
  • Página 51 Desmontaje y montaje Desmontaje y montaje Herramientas para el desmontaje y el montaje Al reparar dispositivos, por su seguridad debe llevar puesto un equipo de protección obligatoriamente. Herramienta y código Imagen Descripción de pieza Evita los accidentes durante la Gafas de seguridad reparación (equipo de protección) Guantes de seguridad (resistentes...
  • Página 52 Desmontaje y montaje Herramienta y código Imagen Descripción de pieza Alfombrilla de seguridad Evita los daños por electricidad contra descargas electrostática (recomendado) electrostáticas Herramienta para expulsar la bandeja de Anilla de extracción la tarjeta SIM Destornillador de Herramienta para atornillar tornillos con estrella cabeza de estrella Herramienta para desmontar la tapa...
  • Página 53 Desmontaje y montaje Herramienta y código Imagen Descripción de pieza Herramienta para manipular los conectores, los cables y otras piezas Como se pueden dañar algunas • Pinzas resistentes piezas o componentes al usar a descargas unas pinzas afiladas, use pinzas electrostáticas y pinzas fabricadas con un material de metálicas de punta...
  • Página 54 Desmontaje y montaje Fijadores (adhesivos y materiales) para el montaje La composición de los fijadores puede variar según los componentes de reparación, el país, la zona geográfica o el operador. Pieza Cantidad Imagen Descripción Tapa posterior Cinta adhesiva de doble cara para Cinta adhesiva fijar la tapa posterior al chasis metálico y la parte posterior del...
  • Página 55 Desmontaje y montaje Pieza Cantidad Imagen Descripción Tornillos para la antena 5G mmWave (2 unidades) Tornillo 3487 La antena 5G mmWave solo está disponible para 6001-003487 dispositivos de Estados Unidos. Soporte de metal con cinta Soporte de metal adhesiva para fijar la antena 5G para el módulo de la mmWave izquierda al chasis antena 5G mmWave...
  • Página 56 Desmontaje y montaje Desmontaje para sustitución Antes del desmontaje: Desenchufe y apague el dispositivo. • Retire la bandeja de la SIM y extraiga el S Pen del dispositivo. • Póngase una muñequera antiestática y conéctela a la alfombrilla de seguridad contra descargas •...
  • Página 57 Desmontaje y montaje Retirada de la bandeja de la SIM Prepare el dispositivo que va a reparar. Introduzca la anilla de extracción en el orificio de la bandeja de la SIM para que salga la bandeja y extráigala con cuidado de su ranura. Una vez hecho esto, consulte en Montaje de la bandeja de la SIM las instrucciones para montarla...
  • Página 58 Desmontaje y montaje Extracción del S Pen Presione el extremo del S Pen para desengancharlo. Extraiga el S Pen de la ranura. Una vez hecho esto, consulte en Montaje del S Pen las instrucciones para montarlo de nuevo.
  • Página 59 Desmontaje y montaje Retirada de los botones Los botones ya están incluidos en el módulo de pantalla. Sustitúyalos solo si es necesario repararlos. Presione ligeramente con los dedos un extremo del botón Volumen para que sobresalga el otro extremo. Empuje con cuidado la punta del botón que sobresale hacia arriba con las pinzas y levántelo hasta que pueda cogerlo con los dedos.
  • Página 60 Desmontaje y montaje Agarre el botón Volumen con los dedos y extráigalo con cuidado del dispositivo. Presione ligeramente con los dedos un extremo del botón Función para que sobresalga el otro extremo. Empuje con cuidado la punta del botón que sobresale hacia arriba con las pinzas y levántelo hasta que pueda cogerlo con los dedos.
  • Página 61 Desmontaje y montaje Agarre el botón Función con los dedos y extráigalo con cuidado del dispositivo. Una vez hecho esto, consulte en Montaje de los botones las instrucciones para montarlos de nuevo.
  • Página 62 Desmontaje y montaje Retirada de la tapa posterior Antes de retirar la tapa posterior, asegúrese de que el dispositivo se encuentra fijo sobre una superficie plana. Caliente la bolsa térmica apta para microondas y colóquela en el borde izquierdo de la tapa posterior durante 3 minutos.
  • Página 63 Desmontaje y montaje Coloque la ventosa en el centro del borde izquierdo de la tapa posterior y levántela hacia arriba mientras la separa con la púa de apertura. Tenga cuidado de no hacerse daño con las ventosas con mango separable, ya que este se puede salir al usarlo.
  • Página 64 Desmontaje y montaje Deslice la púa de apertura por el borde izquierdo para cortar el adhesivo. Mantenga la púa de apertura en el lado del borde izquierdo para evitar que el adhesivo se selle de nuevo. No introduzca la púa de apertura más de 3 mm, ya que los circuitos internos pueden dañarse.
  • Página 65 Desmontaje y montaje Caliente también la bolsa térmica apta para microondas y colóquela en el borde inferior de la tapa posterior durante 3 minutos. Coloque la ventosa en el centro del borde inferior de la tapa posterior y levántela hacia arriba mientras la separa con la púa de apertura.
  • Página 66 Desmontaje y montaje Coloque la púa de apertura en la separación que hay entre la tapa posterior y el módulo de pantalla, y aumente la separación presionando hacia arriba/abajo/izquierda/derecha en el lado inferior. Mantenga la púa de apertura en el borde inferior para evitar que el adhesivo se selle de nuevo. No introduzca la púa de apertura más de 3 mm, ya que los circuitos internos pueden dañarse.
  • Página 67 Desmontaje y montaje Adicionalmente, caliente la bolsa térmica apta para microondas y colóquela en el borde derecho de la tapa posterior durante 3 minutos. Coloque la ventosa en el centro del borde derecho de la tapa posterior.
  • Página 68 Desmontaje y montaje Tire de la ventosa con fuerza firme y continua para crear una separación entre la tapa posterior y el chasis. Deslice la púa de apertura hacia delante y hacia atrás a lo largo del borde derecho para cortar el adhesivo.
  • Página 69 Desmontaje y montaje Caliente también la bolsa térmica apta para microondas y colóquela en el borde superior de la tapa posterior durante 3 minutos. Coloque la ventosa en el centro del borde superior de la tapa posterior, levántela hacia arriba y, a continuación, inserte la púa de apertura en el hueco del borde superior derecho.
  • Página 70 Desmontaje y montaje Deslice la púa de apertura hacia delante y hacia atrás a lo largo del borde superior para cortar el adhesivo. No introduzca la púa de apertura más de 3 mm, ya que los circuitos internos pueden dañarse. Levante la tapa posterior lentamente y retírela con cuidado.
  • Página 71 Desmontaje y montaje Retire todas las cintas adhesivas que están situadas alrededor de los bordes de la tapa posterior Tenga cuidado de no colocar ningún objeto extraño en la cámara trasera ni en la lente de la • tapa posterior ( Asegúrese de retirar la cinta residual ( ) fijada en el interior de la tapa posterior antes de •...
  • Página 72 Desmontaje y montaje Desmontaje del módulo de carga inalámbrica y del altavoz inferior Compruebe y retire los tornillos de los 11 puntos diferentes de la parte superior e inferior del dispositivo con un destornillador de estrella. Compruebe el número de tornillos que se han quitado y guárdelos con cuidado para asegurarse de que durante el montaje no quedan tornillos sin montar en el interior del dispositivo.
  • Página 73 Desmontaje y montaje Use la púa de apertura para separar los dos conectores del módulo NFC y del módulo UWB. Tenga cuidado de no dañar los componentes cercanos. Coloque las pinzas en la esquina izquierda y derecha del módulo de altavoz. Para ello, incline el módulo del altavoz a más de 90°.
  • Página 74 Desmontaje y montaje Use las pinzas para levantar la parte derecha de la placa metálica con cuidado y extráigalo del dispositivo. Tenga cuidado de no romper los componentes conectados cerca del módulo de carga • inalámbrica. Tenga cuidado de no dañar ni romper las partes adhesivas del módulo de carga inalámbrica. •...
  • Página 75 Desmontaje y montaje Separe el módulo de carga inalámbrica y el módulo del altavoz del dispositivo a la vez. Tenga cuidado de no romper los componentes conectados cerca del módulo de carga • inalámbrica. Asegúrese de que el módulo de carga inalámbrica esté desplegado para evitar dañar el FPCB. •...
  • Página 76 Desmontaje y montaje Desmontaje del puerto de carga Desconecte el conector de la batería de la placa principal con la púa de apertura. Por su propia seguridad, desconecte primero el conector de la batería. • Tenga cuidado de no dañar la batería. •...
  • Página 77 Desmontaje y montaje Desconecte el primer cable de interconexión de la placa principal y el puerto de carga con la púa de apertura o la barra de desmontaje. Tenga cuidado de no dañar los componentes cercanos. Desconecte el segundo cable de interconexión de la placa principal y el puerto de carga con la púa de apertura o la barra de desmontaje.
  • Página 78 Desmontaje y montaje Compruebe los tornillos en los tres puntos distintos en el puerto de carga y retírelos con un destornillador de estrella. Tenga cuidado de no dañar los componentes cercanos. Compruebe el número de tornillos que se han quitado y guárdelos con cuidado para asegurarse de que durante el montaje no quedan tornillos sin montar en el interior del dispositivo.
  • Página 79 La PBA solo se puede sustituir en un taller de reparaciones autorizado. Si está defectuosa, póngase en contacto con Samsung para obtener más instrucciones. Desconecte el cable de interconexión restante de la placa principal y el chasis con la púa de apertura o la barra de desmontaje.
  • Página 80 Desmontaje y montaje Compruebe los tornillos en los cinco puntos distintos en el altavoz superior y retírelos con un destornillador de estrella. Cuando quite los tornillos, tenga cuidado de no dañar la lente de la cámara y el altavoz superior. Compruebe el número de tornillos que se han quitado y guárdelos con cuidado para asegurarse de que durante el montaje no quedan tornillos sin montar en el interior del dispositivo.
  • Página 81 Desmontaje y montaje Use las pinzas para levantar la esquina inferior derecha del altavoz superior con cuidado y sepárelo de la placa principal. Tenga cuidado de no dañar la PBA. Compruebe el tornillo negro del chasis de la cámara y retírelo con el destornillador de estrella. Cuando quite los tornillos, tenga cuidado de no dañar la lente de la cámara y la PBA.
  • Página 82 Desmontaje y montaje Use la púa de apertura para desconectar los tres conectores de la placa principal. Tenga cuidado de no dañar la PBA y los componentes cercanos. En el caso de los dispositivos 5G de Estados Unidos, también se deben desconectar los dos conectores adicionales de la antena 5G mmWave.
  • Página 83 Desmontaje y montaje Con las pinzas, levante la muesca de separación situada en la parte superior derecha de la placa principal con cuidado y retire el módulo de la placa principal. Tenga cuidado de no dañar la PBA. Una vez hecho esto, consulte en Montaje de la placa principal las instrucciones para montarla de nuevo.
  • Página 84 Desmontaje y montaje Desmontaje de la cámara frontal Caliente la bolsa térmica apta para microondas y colóquela tanto en la parte delantera como en la trasera del módulo de la cámara frontal durante 3 minutos. El dispositivo o la batería pueden estropearse debido al calor. •...
  • Página 85 Desmontaje y montaje Antes de que se enfríe el calor aplicado con la bolsa térmica, retire la espuma adhesiva entre la cámara frontal y el módulo de pantalla con la ayuda de la anilla de extracción de la bandeja de la SIM.
  • Página 86 Desmontaje y montaje Con cuidado, retire la cámara frontal con las pinzas o los dedos y deje la lente de la cámara hacia arriba. Tenga cuidado de no dañar la cámara frontal y los componentes cercanos. Una vez hecho esto, consulte en Montaje de la cámara frontal las instrucciones para montarlo de nuevo.
  • Página 87 Desmontaje y montaje Extracción de la antena 5G mmWave La antena 5G mmWave solo se suministra con dispositivos de Estados Unidos. Compruebe los tornillos en los dos puntos distintos en el módulo de la antena 5G mmWave izquierda y retírelos con un destornillador de estrella. Cuando quite los tornillos, tenga cuidado de no dañar la batería.
  • Página 88 Desmontaje y montaje Retire el módulo de la antena 5G mmWave inferior. Al retirar el módulo de la antena 5G mmWave, tenga cuidado de no dañarlo. Separe la antena 5G mmWave izquierda y el conector del soporte de metal. Si la antena 5G mmWave parece pegada, aplique una bolsa térmica apta para microondas •...
  • Página 89 Desmontaje y montaje Introduzca el extremo puntiagudo de las pinzas en el hueco que hay entre el borde de la antena 5G mmWave derecha y el chasis. Extraiga la antena 5G mmWave del hueco hasta que pueda agarrarla con las pinzas o con los dedos. Tenga cuidado de no dañar la batería.
  • Página 90 Desmontaje y montaje Retire la antena 5G mmWave superior. Tenga cuidado de no dañar la batería. Al retirar la antena 5G mmWave, tenga cuidado de no dañarla. • Tenga cuidado de no dañar los componentes cercanos. • No utilice ningún conector o cable para extraer el módulo. •...
  • Página 91 Desmontaje y montaje Módulo de pantalla El módulo de pantalla está compuesto por la pantalla, el soporte de metal y la batería. Como estos componentes están unidos entre sí, no se pueden separar.
  • Página 92 Desmontaje y montaje Nuevo montaje para sustitución Antes de volver a montar: Retire por completo todos los restos de cinta adhesiva. • Prepare todos los tornillos del dispositivo y las cintas adhesivas para la tapa posterior y la cámara • frontal.
  • Página 93 Desmontaje y montaje Montaje de la antena 5G mmWave Dejar tornillos en el interior del dispositivo puede dañar los componentes internos, como la batería. Durante el montaje, tenga especial cuidado de no dejar ningún tornillo sin montar en el interior del dispositivo. La antena 5G mmWave solo se suministra con dispositivos de Estados Unidos.
  • Página 94 Desmontaje y montaje Use las pinzas para insertar el módulo de la antena 5G mmWave en la ranura superior derecha y presione ligeramente con los dedos para que el módulo de la antena quede totalmente encajado. Al montar el módulo de la antena 5G mmWave, tenga cuidado de no doblarlo. Sustituya el soporte de metal por uno nuevo antes de volver a instalar el módulo de la antena 5G mmWave inferior izquierda.
  • Página 95 Desmontaje y montaje Coloque el conector en el hueco del nuevo soporte de metal de modo que el conector quede situado debajo del soporte de tornillo más largo y combínelos. Monte la antena 5G mmWave con el conector. Al montar el módulo de la antena 5G mmWave, tenga cuidado de no doblarlo.
  • Página 96 Desmontaje y montaje Retire el fino revestimiento adhesivo de la parte exterior del soporte de metal e introduzca el módulo de la antena 5G mmWave en la ranura inferior izquierda con las pinzas o los dedos. Presione ligeramente con los dedos para que el módulo de la antena quede totalmente encajado. Tenga cuidado de no dañar la batería.
  • Página 97 Desmontaje y montaje Montaje de la cámara frontal Dejar tornillos en el interior del dispositivo puede dañar los componentes internos, como la batería. Al realizar el montaje, tenga especial cuidado de no dejar ningún tornillo sin montar en el interior del dispositivo. Use las pinzas para retirar totalmente la cinta adhesiva del orificio de la cámara frontal.
  • Página 98 Desmontaje y montaje Retire con las pinzas la película protectora de una nueva cinta adhesiva para la cámara frontal. Fije la nueva cinta adhesiva (1 unidad) a la cámara frontal. Use las pinzas para alinear la forma exterior de la cinta con la posición del orificio de la cámara y fíjela con precisión.
  • Página 99 Desmontaje y montaje Use las pinzas para sujetar la película protectora que sobresale de la cinta adhesiva adherida y retírela con cuidado. Coloque la cámara frontal en el orificio de la cámara de forma que la lente esté orientada hacia delante e inserte con suavidad la cámara frontal.
  • Página 100 Desmontaje y montaje Montaje de la placa principal Dejar tornillos en el interior del dispositivo puede dañar los componentes internos, como la batería. Al realizar el montaje, tenga especial cuidado de no dejar ningún tornillo sin montar en el interior del dispositivo. Alinee el módulo de la placa principal con el chasis del dispositivo.
  • Página 101 Desmontaje y montaje Use las pinzas o los dedos para conectar los tres conectores de la placa principal. Tenga cuidado de no dañar los componentes cercanos y la PBA. En el caso de los dispositivos 5G de Estados Unidos, use las pinzas o los dedos para conectar los dos conectores adicionales de la antena 5G mmWave de la placa principal.
  • Página 102 Desmontaje y montaje Compruebe el tornillo negro 3489 (1 unidad) y apriete el tornillo en el chasis de la cámara con un destornillador de estrella. Tenga cuidado de no dañar la lente de la cámara. Use las pinzas para colocar el altavoz superior en la posición correcta y presiónelo suavemente hacia abajo para fijarlo en su sitio.
  • Página 103 Desmontaje y montaje Use las pinzas y los dedos para conectar el conector del FRC superior en la placa principal. Compruebe el tornillo 3428 (5 unidades) en los cinco puntos distintos y fíjelos a la placa principal. Tenga cuidado de no dañar las lentes de la cámara o el altavoz superior.
  • Página 104 Desmontaje y montaje Conecte el cable de interconexión a la placa principal y al chasis. Tenga cuidado de no dañar el conector de la batería y los componentes cercanos.
  • Página 105 Desmontaje y montaje Montaje del puerto de carga Dejar tornillos en el interior del dispositivo puede dañar los componentes internos, como la batería. Al realizar el montaje, tenga especial cuidado de no dejar ningún tornillo sin montar en el interior del dispositivo. Use las pinzas para insertar el módulo del puerto de carga en el chasis metálico inferior del dispositivo y presiónelo hacia abajo con cuidado para que encaje en su posición.
  • Página 106 Desmontaje y montaje Conecte los dos cables de interconexión a la placa principal y al puerto de carga. Tenga cuidado de no dañar los componentes cercanos. Compruebe cuidadosamente con los dedos si hay tornillos u otros elementos extraños dentro del dispositivo (batería, PBA, cable, etc.).
  • Página 107 Desmontaje y montaje Conecte el conector de la batería a la placa principal. Tenga cuidado de no dañar la batería. Tenga cuidado de no dañar el conector de la batería y los componentes cercanos.
  • Página 108 Desmontaje y montaje Montaje del módulo de carga inalámbrica y del altavoz inferior Dejar tornillos en el interior del dispositivo puede dañar los componentes internos, como la batería. Al realizar el montaje, tenga especial cuidado de no dejar ningún tornillo sin montar en el interior del dispositivo.
  • Página 109 Desmontaje y montaje Conecte los dos conectores del módulo NFC y del módulo UWB. Inserte y apriete el tornillo 3428 (11 unidades) en los 11 puntos distintos de la placa metálica y el módulo del altavoz del lado inferior con un destornillador de estrella.
  • Página 110 Desmontaje y montaje Montaje de la tapa posterior Dejar tornillos en el interior del dispositivo puede dañar los componentes internos, como la batería. Al realizar el montaje, tenga especial cuidado de no dejar ningún tornillo sin montar en el interior del dispositivo. Antes de montar la tapa posterior, asegúrese de que no haya tornillos, piezas diversas u otros objetos extraños en el interior del dispositivo (entre la batería, PBA, etc.).
  • Página 111 Desmontaje y montaje Retire con los dedos toda la película protectora que queda en el dispositivo. Monte la tapa posterior y presione los bordes. Compruebe si queda algún hueco entre la tapa posterior y el chasis metálico. Si percibe cierta separación, retire la tapa posterior y móntela de nuevo. En el interior del dispositivo puede haber materiales extraños.
  • Página 112 Desmontaje y montaje Presione los bordes de la tapa posterior de forma uniforme para acoplarla perfectamente.
  • Página 113 Desmontaje y montaje Montaje de los botones Los botones ya están incluidos en el módulo de pantalla. Sustitúyalos solo si es necesario repararlos. Retire la película protectora del nuevo botón Volumen. Agarre con los dedos el botón Volumen e introdúzcalo en la ranura con cuidado. Tenga cuidado de no dañar los botones y el dispositivo.
  • Página 114 Desmontaje y montaje Presione el botón Volumen suave y uniformemente para que el botón pueda ensamblarse completamente. Pulse el botón para asegurarse de que haga clic. Debe tener el mismo sonido y el mismo tacto que antes del desmontaje. Retire la película protectora del nuevo botón Función. Agarre con los dedos el botón Función e introdúzcalo en la ranura con cuidado.
  • Página 115 Desmontaje y montaje Presione el botón Función suave y uniformemente para que el botón pueda ensamblarse completamente. Pulse el botón para asegurarse de que haga clic. Debe tener el mismo sonido y el mismo tacto que antes del desmontaje.
  • Página 116 Desmontaje y montaje Montaje del S Pen Introduzca el S Pen en la ranura y empújelo en su posición.
  • Página 117 Asistente de autorreparación. Consulte Calibraciones para obtener más información. Visite un Servicio de Atención Técnica (SAT) de Samsung si detecta problemas en los • resultados de calibración. Debe tener en cuenta que puede incurrir en gastos adicionales si el...
  • Página 118 Esta guía es propiedad de Samsung Electronics Co., Ltd. El uso no autorizado de una guía puede ser objeto de sanciones en virtud de la legislación nacional o internacional aplicable. © Samsung Electronics Co., Ltd.
