Resumen de contenidos para JFL Alarmes QC-1001
- Página 1 Manual de Usuario Tarjeta de control QC-1001 Felicitaciones, Usted acaba de adquirir un producto con la calidad JFL Alarmes, producido en Brasil con la más alta tecnología de fabricación. Este manual muestra todas las funciones del equipo. www.jfl. co m.ve...
- Página 2 Í N DIC E ....................................4 R O D UCTO 1.1 C ..............................4 A R A C T ER Í STICA S TÉ CNICA S Q C- 1001 ............................. 5 A R T ES DE ARJETA A CA ..
- Página 3 RODUCTO El Tablero de Comando QC-1001 fue desarrollado para motores de hasta ½ CV y con conectividad, que permite el acceso vía internet a la aplicación Active Mobile V4, posibilitando la ejecución de comandos operacionales remotamente. También permite la conexión a través de la aplicación JFL Mob Programador vía JFL cable de programador, Bluetooth (vía ME-05 WB o MB-01) o internet (vía ME-05 WB), para que...

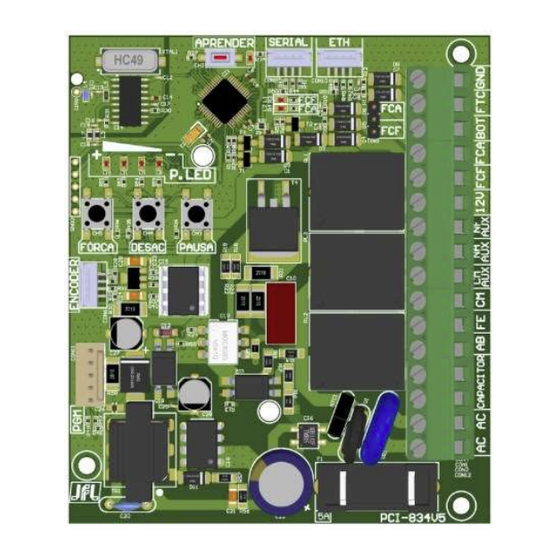

- Página 4 * Vendido separadamente. **Se necesita cable programador o módulo compatible (ME-05 WB o MB-01). LA TARJETA Q C - 1 001 1. Nega t iv o; 2. Entrada de fotocélula programable ; 3. Entrada para pulsador externo ( N A); 4.
- Página 5 - El equipo debe ser instalado por técnicos especializados y con experiencia; - El aparato tiene ajustes, se sugiere que sólo personas cualificadas los realicen; - El mantenimiento sólo puede ser realizado por personas indicadas por JFL Alarmes. A V IS O: Antes de acceder a la placa electrónica,...
- Página 6 La salida de la fotocélula debe conectarse a la entrada FTC de la Tarjeta de Comando QC-1001 y el común (CM) a GND. La Tarjeta de Comando permite elegir el tipo de fotocélula a utilizar, ya sea del tipo normal abierta (NO) o normal cerrada (NC). La elección se realiza mediante programación remota (punto 4.1.8).
- Página 7 AT E NCION : D e a cuerdo c on norma s vig e nt es se recomienda la in s talacion de foto celda ( senso r de b arr e ra ) , a f in de e vitar posibles ac c i de nt es .
- Página 8 Al pulsar el botón del mando, observe que el Led se ilumina indicando la recepción de la frecuencia. El mando funciona hasta 30 metros de distancia de la placa QC-1001. Para abrir o cerrar su motor, pulse el botón correspondiente al motor deseado durante aproximadamente 1 segundo.
- Página 9 útil. ODO DE PROGRAMACION Puede ser realizado por el instalador a través del acceso físico a la Tarjeta de Comando QC-1001 y/o remotamente a través de la aplicación "JFL Mob Programmer".
- Página 10 21. Pr o gram ación de tipo de m oto r (b a scu lant e , des li z ant e o p iv o tant e) . 4 .1 P ROGRAMACION OCAL La programación puede realizarse directamente en la tarjeta de control QC-1001. 4 .1.1 R EGISTRO DE TRANSMISORES CONTROLES El Cuadro de Mandos permite registrar hasta 255 controles JFL.
- Página 11 JFL Mob Programmer (punto 4.2.2). 4 .1.3 R ECORRIDO La placa de comandos QC-1001 ofrece aprendizaje de 2 recorridos, apertura y cierre, lo que permite una adaptación y una mejor instalación en diferentes entornos. Aprende la ruta automáticamente durante el primer ciclo completo.
- Página 12 4 .1.4 D ESACELERACION Esta función está diseñada para ajustar la potencia de pulsación y el tiempo de deceleración del motor durante la apertura y el cierre, consiguiendo así un proceso más suave sin generar impactos. Con el motor p ara do , t o talm e nt e a bie rt o o c e r r a d o , a t ravé s da t ec la < DESA C > . P ara pr o gram a r basta se gu i r l os si gu ie n tes p a sos : 1.
- Página 13 1. Pre s ion e a te c la < PAUSA > ; 2. Los LEDs del PANEL de LEDs parpadearán (inicio de la programación); 3. Veri f i q u e l os Led ’ s pa r a ide n tific ar c u al a p r o grama c i ón ex i s t e nt e ; 4.
- Página 14 4 .1.7 E NCODER La Tarjeta de Comando QC-1001 puede operar con o sin la acción del Encoder. El Encoder es un dispositivo que ayuda al desplazador a funcionar con mayor precisión, mejorando su rendimiento. P ara a h abili t ar/ deshabilita r el Enc ode r s iga l os p a sos a b aj o : 1.
- Página 15 Programación que puede realizar el programador JFL Mob, cuando está conectado a la tarjeta de comandos QC-1001, utilizando el cable programador JFL, el módulo Bluetooth MB-01 o el acceso a través de la nube mediante el módulo Ethernet ME-05 WB.
- Página 16 Conexión del módulo ME-05 WB a la placa de control. Para acceder a la tarjeta de control QC-1001 y realizar la programación, siga estos pasos: 1. Descargue la aplicación JFL Mob scheduler de la tienda de aplicaciones de su teléfono móvil;...
- Página 17 Seleccione la tarjeta de control QC-1001 a conectar por su número de serie (cuando utilice el módulo ME-05 WB) o por el número de identificación del módulo Bluetooth (cuando utilice el módulo MB-01). Se establecerá...
- Página 18 7. Navegue por las pestañas de programación rellenando los campos a configurar y pulse el botón enviar para realizar la configuración. 4 .2.1 C ONTRASEÑA DEL PROGRAMA Se utiliza para acceder a la programación a través del programador JFL Mob, y puede ser de 0000 a 9999.
- Página 19 4 .2.2 U SUARIOS Define el registro de controles remotos (hasta 255 controles JFL). A continuación, se pueden registrar, eliminar y nombrar individualmente o en grupos, lo que permite identificar a los usuarios. Lo s c ont r oles r e m otos gr abados vía t ec la AP RE ND ER en el tablero de control estará vinculado al usuario 255.
- Página 20 Por ejemplo: El recorrido de apertura aprendido es de 10 segundos y se ha programado un tiempo de deceleración de apertura de 2 segundos. Esto significa que la puerta funcionará durante 8 segundos y en los 2 segundos finales aplicará la desaceleración. Pr o gram ación de fáb r i c a : 1 se g u n do antes del f in de curso .
- Página 21 4 .2.13 F UNCION FIN DE CURSO Esta función define si las entradas de final de carrera (FCF/FCA) serán detectadas por sensores normalmente abiertos (NO) o normalmente cerrados (NC). Pr o gram ación de fáb r i c a : S e n so r es NA . 4 .2.14 F UNCION TIPO FOTOCELDA Esta función define si la entrada de la fotocélula será...
- Página 22 PG M (3) - Función de luz de cortesía ; PG M (4) - Función de estado del portón . 4 .2.17 P ROGRAMACION DE FRENO DE APERTURA Esta programación es indicada para automatismos que presentan "inercia mecánica", provocada cuando el motor del automatismo se apaga durante el proceso de apertura y se produce "arrastre"...
- Página 23 4 .2.20 P ROGRAMACION DE APAGADO DEL MOTOR AL ABRIR ENCODER Cuando el desplazador dispone de Encoder, se desconecta automáticamente al final del recorrido de apertura programado. Esta programación actúa con precisión para ajustar los efectos mecánicos que se producen en el proceso. Sus opciones de programación pueden ser : 1.
- Página 24 4 .2.24 E NCODER DE DESACELERACIÓN DE LA APERTURA Define la cantidad de impulsos del Encoder en la que inicializar el proceso de deceleración durante la apertura. La acción de deceleración debe considerarse como la cantidad de impulsos programados para la apertura menos estos impulsos. Sus opciones de programación pueden ser : 1.
- Página 25 En la tarjeta de control QC-1001 : 1. Compruebe el LED de Nube en el módulo ME-05 WB, si no está encendido indica que la tarjeta de control QC-1001 no está conectada a la nube, entonces acceda a programación y revise la información de red;...
- Página 26 2. El usuario Maestro utiliza la contraseña predeterminada de fábrica 1234 para acceder a la tarjeta de control QC-1001. Este usuario tiene el control total, pudiendo realizar las más diversas operaciones y gestionar el atributo de los usuarios. Los demás usuarios que se conecten al centro deben tener su permiso concedido por el usuario maestro.
- Página 27 5. Haga clic en conectar y entonces será posible abrir, cerrar, parar la cancela, activar las salidas PGM, ver las cámaras vinculadas a la automatización, ver los problemas y gestionar los usuarios. www.jfl. co m.ve...
- Página 28 5 .2 E NVIO DE NOTIFICACIONES PARA EL APLICATIVO Además de acceder a la app, el usuario puede recibir notificaciones. La Tarjeta de Comando QC-1001 viene programada de fábrica para enviar las siguientes notificaciones: Puerta abierta ; Puerta cerrada ;...
- Página 29 TUALIZACION DE FIRMWARE EN CAMPO Para actualizar el firmware de la tarjeta de control QC-1001 sobre el terreno, debe disponer de un ordenador con el software Bootloader instalado y el cable programador JFL. Para actualizar, siga los siguientes pasos .
- Página 30 2. Descarga el software Bootloader y el Programmer Cable Driver de www.jfl.com.br e instálalo en tu ordenador. Co m o i n stala r el d r i v e r del c a ble p r o grama do r J FL 3.
- Página 31 ( E2P R O M) EMORIA PARA BACKUP Esta memoria puede utilizarse como copia de seguridad de los mandos registrados en la Central. Ofrece la posibilidad de copias de seguridad que pueden ser: 1) Durante el proceso de operación. Después de registrar los controles, el usuario puede remover la memoria E2prom para guardarla en un lugar de su elección, pues la Tablilla de Comando tiene la capacidad de operar utilizando la información que está...
- Página 32 ECOMENDACIONES AL USUARIO El mantenimiento sólo debe ser realizado por un técnico cualificado. Compruebe periódicamente la instalación, como cables, muelles y piezas móviles. Compruebe si hay signos de desgaste en cualquier parte del producto. Si hay algún problema, llame a un técnico cualificado. Cualquier problema, por pequeño que sea, puede provocar accidentes.
