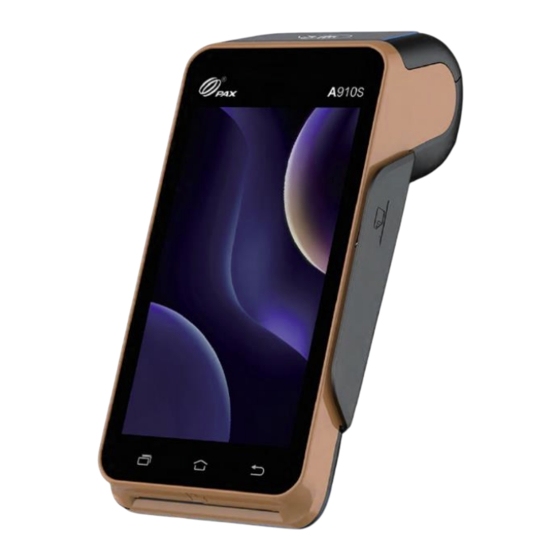

A910S TERMINAL PUNTO DE VENTA
Funcionalidad del A910S
LEYENDA DE CUMLPLIMIENTO CON LA NOM 208- SCFI-2016.
La operación de este equipo está sujeta a las siguientes dos
condiciones: (1) es posible que este equipo o dispositivo no cause
interferencia perjudicial y (2) este equipo o dispositivo debe aceptar
cualquier interferencia, incluyendo la que pueda causar su operación
no deseada.
"El ETM no permite llamadas de voz mediante la funcionalidad VoLTE."
PAX Computer Technology (Shenzhen) Co., Ltd.
2023
Publicidad
Manuales relacionados para PAX A910S
Resumen de contenidos para PAX A910S
- Página 1 A910S TERMINAL PUNTO DE VENTA Funcionalidad del A910S LEYENDA DE CUMLPLIMIENTO CON LA NOM 208- SCFI-2016. La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación...
- Página 2 A910S TERMINAL PUNTO DE VENTA ÍNDICE I Introducción ............................3 II Especificaciones..........................4 III Diagrama funcional del A35 ......................5 IV Estructura de Software ........................6 V Operación básica ..........................7 VI Componentes, interfaz y puertos ....................11 VI Descarga de Software ........................11 VII Hardware............................
- Página 3 A910S TERMINAL PUNTO DE VENTA I Introducción A910S es un POS terminal inteligente con pantalla TFT a color de 5 pulgadas, resolución de 720*1280 y una pantalla táctil capacitiva, cuenta con una apariencia moderna y generosa, tamaño moderado. Dispone de un sistema de doble procesador, incluido el procesador de aplicaciones y el procesador de seguridad.
- Página 4 A910S TERMINAL PUNTO DE VENTA II Especificaciones Modulo Especificaciones PAYDROID Android 10.0 Sistema operativo Quad-core ARM Cortex A53 a 1.4 GHz + Procesador de seguridad Alimentación Entrada: 100-240 VCA, 50 Hz/60 Hz | Salida: 5,0 V DC, 2.0 A Batería 2600mAh | 7.2V...
- Página 5 A910S TERMINAL PUNTO DE VENTA III Diagrama funcional del A910S El diagrama funcional es el siguiente: PAX Computer Technology (Shenzhen) Co., Ltd. 2023...
- Página 6 Android APP: Llama al SDK de Android para operar las funciones POS A910S Ap. pertenece al sistema Android y la capa de software en su ecosistema original es un poco diferente y se enumeran algunos módulos de funciones de software que son nuevos, que son...
- Página 7 A910S TERMINAL PUNTO DE VENTA V Operación básica Ingreso a configuración: Hacer clic en el botón de configuración en la pantalla e ingresar la contraseña pax9876@@ Captura de imágenes: Presione la tecla confirmar(Verde) y la tecla cancelar (roja) durante 3 segundos para reiniciar o realizar una captura de pantalla: Aplicación para pruebas de fabrica:...
- Página 8 A910S TERMINAL PUNTO DE VENTA Como ver la información de SP Ingresar a la aplicación Calculadora e ingrese ¡55555= Información de Terminal SP • SP Info: Procesador de seguridad • Term Info: Información del SP (Procesador de seguridad) • Auth Info: información de la terminal •...
- Página 9 Cargar Bandera de SN KEY.-N no subido. / -Y: subido TERMINAL NAME Nombre del terminal de seguridad Número de Serie USB, NULL significa que no hay TUSN. EJ: TUSN 00000204P820135657 / -000002: PAX/- 04: POS Inteligente/- P820135657:SN PAX Computer Technology (Shenzhen) Co., Ltd. 2023...
- Página 10 Si hay es un tipo de cliente, luego use la verificación de firma del cliente metodo.255 significa que el tipo de cliente es PAX, use la clave publica de 3 niveles de PAX cadena para verificar la firma...
- Página 11 VI Componentes, interfaz y puertos VI Descarga de Software PayDroid : Es la herramienta desarrollada por PAX para carga de aplicaciones y Firmware. Descarga de aplicaciones: La aplicación PayDroid tiene una interfaz (Application) donde puedes seleccionar la app a descargar(Application File Download) , una vez descargada te muestra las aplicaciones instaladas en (Application File Information) PAX Computer Technology (Shenzhen) Co., Ltd.
- Página 12 A910S TERMINAL PUNTO DE VENTA Descarga de Firmware: La app PayDroid tiene una interfaz (Firmware Download) que te permite realizar una instalación de Firmware del dispositivo. PAX Computer Technology (Shenzhen) Co., Ltd. 2023...
- Página 13 A910S TERMINAL PUNTO DE VENTA VII Hardware Tarjeta Principal A910S 1. J181, 40PIN, Conecta la tarjeta de puerto USB 2. J182, 40PIN, Conecta la tarjeta de puerto USB 3. U2147 Chip de conmutación de señales de AP a SP 4. U2154, Chip interruptor de señales del lector SAM 5.
- Página 14 A910S TERMINAL PUNTO DE VENTA 1. J142, 10PIN, Conecta con el cabezal magnético 2. J170, 24PIN, Conecta con el modulo CTP 3. J169, 30PIN, Conector de la pantalla LCD 4. J135, 2PIN, Conecta con la batería de tipo botón 5. J128, 6PIN, Conecta con la batería 6.
- Página 15 A910S TERMINAL PUNTO DE VENTA Tarjeta de puerto USB A910S 1. J139, 40PIN, Conecta con la placa principal 2. J140, 40PIN, Conecta con la placa principal 3. U5, Chip interruptor de señal del lector RF 4. U4, Chip lector de RF 1.
- Página 16 A910S Adopta una memoria Flash de 8GB y una memoria DDR de 1GB Suministro de energia: A910S cuenta con un puerto USB de tipo C que esta conectado directamente con BUS USB del modulo AP, cuenta con un chip de carga externo U2156 (SGM41529), adoptando I2C interfaz (“I2C1_SCL”,”I2C1_SDA”) para comunicarse con el AP.
- Página 17 A910S TERMINAL PUNTO DE VENTA VIII Diagramas eléctricos Sistema de suministro de energía PAX Computer Technology (Shenzhen) Co., Ltd. 2023...
- Página 18 A910S TERMINAL PUNTO DE VENTA Lector de tarjetas de Chip La terminal A910S adopta chip U2152 (TDA8035HN) como controlador de tarjetas IC, el lector de tarjetas de chip que admite tarjetas de 5V/3,3V/1,8V, es compatible con los estándares ISO7816 y EMV 4.3 y Tarjetas de alta velocidad (high-speed Card)
- Página 19 A910S TERMINAL PUNTO DE VENTA Lector de tarjetas Magnéticas El lector de tarjetas magnéticas está diseñado en el lado derecho de la terminal A910S, admite tarjetas deslizantes en orientación diferente (Hacia arriba o abajo), puede leer pistas magnéticas (tracs) 1/2/3 al mismo tiempo.
- Página 20 A910S TERMINAL PUNTO DE VENTA Pantalla El A910S cuenta con una pantalla a color LCD de 5 pulgadas de 1280*720 pixeles La fuente de alimentación es VDD2V8, la fuente de alimentación de la interfaz IO es la fuente de alimentación VDD1V85.
- Página 21 A910S TERMINAL PUNTO DE VENTA Modulo TP El modulo TP adopta el modo de comunicación I2C, alimentado por VDD_CTP_3V3, Admite contacto multipunto, utiliza el chip de cambio de nivel U2161, para realizar cambio de nivel, la fuente de alimentación CTP Utiliza VDDSIM2.
- Página 22 1.2V y 1.8V se realizan de forma independiente mediante GPIO habilitado. Lector de Tarjeta SIM La terminal A910S Adopta una ranura para tarjeta SIM/TF, La tarjeta adopta una interfaz SDIO de 4 Bits, la frecuencia del reloj mas alta es de 104MHZ, la tarjeta TF funciona con VDDSDCORE, 3.0V.
- Página 23 A910S TERMINAL PUNTO DE VENTA Conector USB El A910S cuenta con un conector USB de tipo C y esta interfaz física esta conectada directamente con Bus USB del módulo AP Carga de batería La terminal A910S adopta el chip de gestión de carga externo U2156, adoptando I2C interfaz (“I2C1_SCL”,”I2C1_SDA”) para comunicarse con el AP.
- Página 24 A910S TERMINAL PUNTO DE VENTA Audio El módulo de audio incluye altavoz, MIC y timbre. Altavoz, la potencia nominal es de 1W 8 ohm, tipo de cable, señal de entrada “PAOUT_N” y “PAOUT_P” MIC_BIAS es voltaje de polarización de 2.85V Zumbador controlado por la señal de zumbador para abrir y cerrar, la frecuencia se establece...
- Página 25 A910S TERMINAL PUNTO DE VENTA Teclas: El dispositivo cuenta con 3 que incluyen la tecla de encendido, la tecla de subir el volumen y la tecla para bajar el volumen, Mantener la tecla de encedido S1 durante mas de 7 segundos podrai restablecer el hadware que significa reiniciar el terminal.
- Página 26 A910S TERMINAL PUNTO DE VENTA Sensor G La terminal A910S tiene un giroscopio que admite la funcionalidad del sensor G al mismo tiempo PAX Computer Technology (Shenzhen) Co., Ltd. 2023...
- Página 27 A910S TERMINAL PUNTO DE VENTA Reloj El reloj principal AP es suministrado por un oscilador de 26MHz (X201), el oscilador de cristal de 26MHz es ingresador al trasceptor de RF (U2101) en primer lugar, luego el transceptor de RD lo asigna al AP, y el AP lo envia al PMIC;...
- Página 28 A910S TERMINAL PUNTO DE VENTA Impresora El terminal A910S, adopta una impresora térmica y su interfaz es J1, se necesita voltaje de la batería para que funcione hasta 9.4V, para suministrar energía a la impresora mediante U2, VPRT se controla mediante señal “VDD_PTR”. El voltaje lógico “VDD_PRT” de VDD_SP_3V3 es controlado por VDD_PRT_EN PAX Computer Technology (Shenzhen) Co., Ltd.
- Página 29 A910S TERMINAL PUNTO DE VENTA PAX Computer Technology (Shenzhen) Co., Ltd. 2023...
- Página 30 A910S TERMINAL PUNTO DE VENTA WIFI / Bluetooth El dispositivo A910S adopta en SL8581E como chip de WIFI/BT/GPS, el Wifi admite protocolo IEEE 802.11 b/g/n y BT admite el protocolo BT V4.2, el rango de frecuencia es de 2,4 MHz PAX Computer Technology (Shenzhen) Co., Ltd.
- Página 31 IX. Instalación de producto Adaptador de corriente: El dispositivo A910S cuenta con un adaptador de alimentación de CA USB, este dispositivo se utiliza para alimentar el A910S desde una toma de pared, las especificaciones del adaptador también están escritas en la etiqueta del producto y son las siguientes:...
- Página 32 A910S TERMINAL PUNTO DE VENTA Cable USB C El dispositivo A910S cuenta con un cable USB tipo C para poder alimentar / Cargar la terminal. Batería recargable: El dispositivo A910S, cuenta con una batería recargable de 2600mAh a 7.2V / 18.72Wh.
- Página 33 A910S TERMINAL PUNTO DE VENTA Instrucciones Encendido/Apagado: Encendido: presione y mantenga presionado el botón de Encendido durante 5 segundos hasta que el LED de la ranura de la tarjeta IC se ilumine, mostrando que el terminal se está encendiendo Apagar: mantenga presionado el botón de Encendido durante 3 segundos hasta que aparezca el menú...
