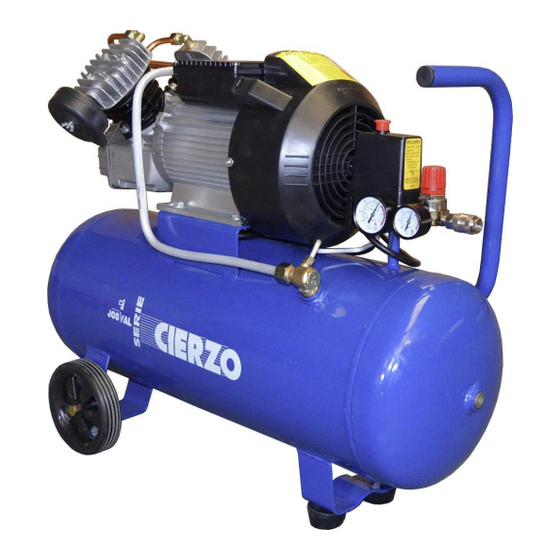

CIERZO SERIES
NK-25; NK-50; NKV-50
MANUAL DE INSTRUCCIONES
Este producto cumple con las disposiciones de la directiva europea
2006/42/UE sobre la homogenización de las leyes de los estados
miembros relativa a las máquinas y a la ley laboral.
P.I. Malpica, C/ F, nº 50 ● 50016 Zaragoza (SPAIN) ● Tel.: +34 976 57 14 26
www.compresoresjosval.com ● info@compresoresjosval.com
Publicidad
Manuales relacionados para Josval CIERZO Serie
Resumen de contenidos para Josval CIERZO Serie
- Página 1 CIERZO SERIES NK-25; NK-50; NKV-50 MANUAL DE INSTRUCCIONES Este producto cumple con las disposiciones de la directiva europea 2006/42/UE sobre la homogenización de las leyes de los estados miembros relativa a las máquinas y a la ley laboral. P.I. Malpica, C/ F, nº 50 ● 50016 Zaragoza (SPAIN) ● Tel.: +34 976 57 14 26 www.compresoresjosval.com ●...
- Página 2 CIERZO SERIES NK-25; NK-50; NKV-50...
- Página 3 DESPIECE ..............pág. 12 10. RECIPIENTES A PRESIÓN ......... pág. 16 11. FIN CICLO DE VIDA ............ pág. 18 Los datos técnicos y las fotos podrán ser sometidos a cambios sin previo aviso y sin ningún tipo de responsabilidad para Compresores JOSVAL, S.L.
- Página 4 CIERZO SERIES NK-25; NK-50; NKV-50 1. INTRODUCCIÓN Compresor de aire de novedoso diseño y excelente fabricación. Tiene las ventajas de una construcción compacta, magnífica apariencia, ligero, fácilmente manejable, altamente seguro y con unos niveles de ruido extraordinariamente bajos. Apto para trabajos medios como pueden ser el bricolaje, utilidades que requieran un consumo bajo de aire o actividades en las que se requiera un compresor portátil.
- Página 5 CIERZO SERIES NK-25; NK-50; NKV-50 2. COMPONENTES GENERALES NK-25-50 COMPONENTES (NK-25-50) Cabezal Protector Presostato Regulador de presión Enchufe rápido Manómetro Válvula retención Grifo de purga Rueda Depósito de aire Tubo colector NKV-50 COMPONENTES (NKV-50) Cabezal Presostato Enchufe rápido Regulador de presión Manómetro Válvula retención Grifo de purga...
- Página 6 CIERZO SERIES NK-25; NK-50; NKV-50 3. DATOS TÉCNICOS NK-25 NK-50 NKV-50 Potencia 1,5 Kw / 2 Hp 1,5 Kw / 2 Hp 2,2 Kw / 3 Hp 220 V 220 V 220 V Voltaje (monofásico) (monofásico) (monofásico) Frecuencia 50 Hz 50 Hz 50 Hz Velocidad...
- Página 7 CIERZO SERIES NK-25; NK-50; NKV-50 4. PUESTA EN MARCHA 1. El lugar de instalación del compresor debe estar limpio, seco y ventilado. 2. Asegúrese y verifique que el voltaje es el correcto. 3. Asegúrese de que el nivel de aceite se encuentra en los límites óptimos, es decir, que el nivel se encuentre dentro del círculo rojo del visor.
- Página 8 CIERZO SERIES NK-25; NK-50; NKV-50 NK-25-50 Fig. 2 NKV-50...
- Página 9 CIERZO SERIES NK-25; NK-50; NKV-50 5. FUNCIONAMIENTO Y REGULACIÓN • El compresor se controla para un funcionamiento normal mediante un presostato. Cuando el compresor llegue a la presión máxima regulada se desconectará. Al ir descendiendo la presión del sistema y llegar a la mínima establecida, volverá a conectarse el compresor.
- Página 10 CIERZO SERIES NK-25; NK-50; NKV-50 6. PRECAUCIONES • Quite el tapón de la tapa trasera y ponga el respiradero, así como el filtro del aire antes de poner en marcha el compresor (Fig. 5). • Nunca desenrosque una pieza cuando el depósito esté con presión.
- Página 11 El tratamiento adecuado de todos los residuos provenientes del mantenimiento y/o reparación del compresor es una obligación legal. Si tiene dudas respecto a este proceso contacte con COMPRESORES JOSVAL SL.
- Página 12 CIERZO SERIES NK-25; NK-50; NKV-50 8. AVERÍAS Y SOLUCIONES PROBLEMA POSIBLES CAUSAS SOLUCIONES El motor no (1) Fallo en la línea, o voltaje insuficiente (1) Compruebe la línea funciona, ó (2) Cable eléctrico demasiado fino ó (2) Cambie el cable funciona despacio, demasiado largo ó...
- Página 13 CIERZO SERIES NK-25; NK-50; NKV-50 9. DESPIECE NK-25; NK-50 KIT JUNTAS...
- Página 14 CIERZO SERIES NK-25; NK-50; NKV-50 NÚMERO DESCRIPCIÓN CULATA RACOR 90º SALIDA CULATA FILTRO ASPIRACIÓN JUEGO JUNTAS PLACA VALVULAS CILINDRO JUEGO SEGMENTOS PISTÓN (SIN SEGMENTOS) BULÓN BIELA TAPÓN – RESPIRADERO TAPÓN – VISOR ACEITE TAPA CÁRTER REARME CONDENSADOR VENTILADOR MOTOR CARCASA POSTERIOR KIT RUEDA GRIFO DE PURGA TACO ANTIVIBRATORIO...
- Página 15 CIERZO SERIES NK-25; NK-50; NKV-50 NKV-50 KIT JUNTAS...
- Página 16 CIERZO SERIES NK-25; NK-50; NKV-50 NÚMERO DESCRIPCIÓN FILTRO (x2) CULATA (x2) KIT JUNTAS (x2) PLÁCA VÁLVULAS (x2) JUEGO SEGMENTOS (x2) PISTÓN (SIN SEGMENTOS) (x2) BULÓN (x2) BIELA (x2) RÁCOR 90º SALIDA CULATA (x2) TUBO COLECTOR INTERMEDIO (x2) RÁCOR UNIÓN INTERMEDIO CILINDRO (x2) TAPÓN - RESPIRADERO TAPÓN - VISOR ACEITE...
- Página 17 CIERZO SERIES NK-25; NK-50; NKV-50 10. RECIPIENTES A PRESIÓN Se ofrecen a continuación unas recomendaciones, de acuerdo con la Normativa Vigente sobre Recipientes a Presión. INSTRUCCIONES DE SEGURIDAD, INSTALACIÓN, USO Y MANTENIMIENTO Es condición indispensable para garantizar la seguridad en la utilización correcta del depósito a presión de aire comprimido, que el usuario observe las siguientes reglas: (1) Utilizar de forma correcta el depósito teniendo en cuenta los...
- Página 18 CIERZO SERIES NK-25; NK-50; NKV-50 (6) Eliminar diariamente los condensados que se forman en el interior del depósito y verificar cada tres meses la formación de eventuales corrosiones internas del mismo. (7) Actuar siempre con racionalidad y ponderación teniendo en cuenta los casos previstos.
- Página 19 Medio Ambiente. La mayoría de las partes del compresor son reutilizables o reciclables con un tratamiento apropiado. Mantenga el compromiso con el medio ambiente junto con COMPRESORES JOSVAL SL...
- Página 20 CIERZO SERIES NK-25; NK-50; NKV-50 Sede Central Centro Logístico P.I. Malpica, C/ F, nº 50 50016 Zaragoza (ESPAÑA) P.I. Malpica, C/ E, nº 36 50016 Zaragoza (ESPAÑA) · · Tel. +34 976 57 14 26 - info@compresoresjosval.com info@compresoresjosval.com CATALUÑA CENTRO P.I.
