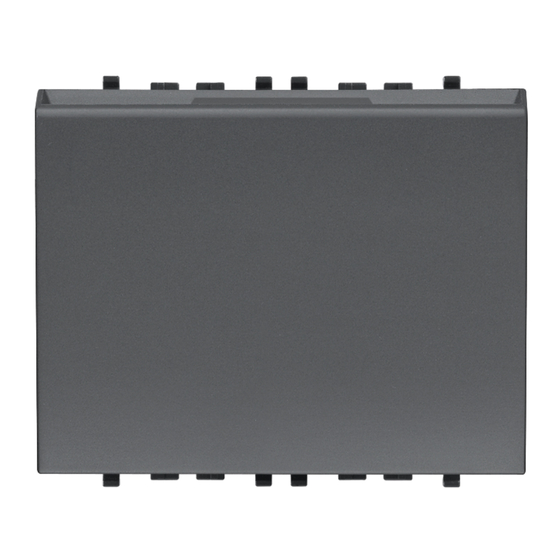

Vimar LINEA Manual Del Usuario

LINEA EIKON ARKÉ
30813.x 20467 19467
Tasca lettore di smart card NFC/RFID per l'installazione all'interno della stan-
za, tecnologia IoT su standard Bluetooth
sistema mesh View Wireless, 1 uscita a relè NO 16 A 100-240 V~ 50/60 Hz, 1
ingresso configurabile, individuazione al buio a LED RGB con regolazione di
intensità, alimentazione 100-240 V~ 50/60 Hz - 2 moduli.
Il dispositivo va installato all'interno di una locazione (ad esempio la stanza di un hotel, un ufficio,
ecc.) e consente l'attivazione delle utenze solo se viene letta e riconosciuta la wireless smart
card ad esso associata. Utilizzando uno smartphone o un tablet la tasca può essere configurata
con Bluetooth technology mediante l'app View Wireless e può essere supervisionata da remoto
installando il gateway 30807.x-20597-19597-16497-14597.
E' in grado di comunicare con il lettore fuoriporta 30812.x-20462-19462-14462 (se associato
in fase di configurazione) per gestire gli accessi al medesimo locale e assicurare una maggiore
sicurezza attraverso l'opzione "Incrocio relè".
CARATTERISTICHE.
• Tensione di alimentazione: 100-240 V~, 50/60 Hz.
• Potenza max assorbita dalla rete: 1,1 W
• Led bianco di illuminazione della tasca per individuazione al buio
• Tecnologia RFID @ 13.56 MHz, Standard Mifare ISO14443A
• Range di frequenza: 13,553-13,567 MHz
• Potenza RF trasmessa: < 60 dBμA/m
• Morsetti:
- L e N per l'alimentazione.
- Uscita a relè 16 A 240 V~ C-NO (NO SELV)
- Ingresso IN (per interruttore bipolare 20015.0-19015.0-14015.0 + XX026.DND+
00936.250.X) per segnalazione DND (Do Not Disturb) per attivazione led frontale del lettore
fuoriporta 30812.x-20462-19462-14462 in caso di "incrocio relè".
• 1 pulsante di configurazione
• Temperatura di funzionamento: -10 °C - +45 °C (uso interno).
• Grado di protezione: IP20.
• Configurazione da App View Wireless per sistema Bluetooth technology.
• Range di frequenza: 2400-2483,5 MHz
• Potenza RF trasmessa: < 100mW (20dBm)
CARICHI COMANDABILI.
• Heating 16 (3,5) A (100.000 cicli)
- Carichi resistivi : 16 A
- Motori cos ø 0,6: 3,5 A
• Lampade a incandescenza : 5 A (20.000 cicli);
• Lampade a LED :
- 100 W a 240 V~ (20.000 cicli);
- 30 W a 100 V~ (20.000 cicli);
• Lampade fluorescenti : 0,5 A (20.000 cicli);
• Trasformatori elettronici : 4 A (20.000 cicli).
FUNZIONAMENTO.
Il lettore può funzionare in due modi:
• Il riconoscimento della smart card inserita nella tasca attiva il relè interno. Al disinserimento
della card il relè va in OFF dopo un tempo impostabile in fase di configurazione.
• Se la tasca è associata ad un lettore fuoriporta ed è attiva l'opzione "Incrocio relè", all'inseri-
mento della card nella tasca il relè del lettore rimane in ON, mentre alla rimozione il relè va in
OFF con tempo impostabile in fase di configurazione. In questo caso l'apertura della porta
verrà effettuata dal relè della tasca garantendo un maggiore livello di sicurezza.
CONFIGURAZIONE.
In funzionamento Bluetooth technology il dispositivo deve essere configurato con l'app View
Wireless. Per tutti i dettagli si veda il manuale istruzioni dell'App View Wireless.
RESET DEL DISPOSITIVO.
Togliere e ripristinare l'alimentazione al dispositivo. Premere per 30 s il pulsante di configurazi-
one fino al lampeggio bianco del led; rilasciare la pressione e attendere che il led si spenga.
REGOLE DI INSTALLAZIONE.
• L'installazione e la configurazione deve essere effettuata da personale qualificato con l'os-
servanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
• Non collegare un circuito SELV ai morsetti C-NO in quanto non è presente un doppio isola-
mento rispetto ai morsetti L-N.
• Il dispositivo e il carico comandato devono essere protetti contro i sovraccarichi da un
dispositivo, fusibile o interruttore automatico, con corrente nominale non superiore a 16 A.
• Non installare due dispositivi di controllo accessi nello stesso supporto.
IMPORTANTE:
• Serie Linea: l'installazione va effettuata su supporti 2 moduli o 3 moduli con a fianco un
copriforo oppure 3 moduli con 2 mezzi copriforo ai lati.
• Serie Eikon, Arké, Plana: si consiglia l'installazione su supporti 2 moduli o 2 moduli
centrali; in caso di modularità superiori, visti gli ingombri del dispositivo, installarlo esclu-
sivamente con copriforo laterale.
30813-xx467 04 2401
PLANA
14467
technology 5.0 per realizzazione
®
• Cablare il modulo prima di agganciarlo al supporto.
• La lunghezza del cavo per il collegamento degli ingressi non deve superare i 30 m.
CONFORMITÀ NORMATIVA.
Direttiva RED. Direttiva RoHS.
Norme EN IEC 60669-2-1, EN 301 489-3 ,EN 300 330, EN 301 489-17, EN 300 328, EN
62479, EN IEC 63000.
Vimar SpA dichiara che l'apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo
completo della dichiarazione di conformità UE è disponibile nella scheda di prodotto al seguen-
te indirizzo Internet: www.vimar.com.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di
piombo.
NFC/RFID smart card reader pocket for installation inside the room, IoT
technology on Bluetooth technology 5.0 standard for the creation of View
®
Wireless mesh system, 1 relay output NO 16 A 100-240 V~ 50/60 Hz, 1 RGB
LED visible in darkness with brightness control, 100-240 V~ 50/60 Hz power
supply - 2 modules.
The device should be installed in a location (for instance a hotel room, an office, etc.) and allows
the activation of utilities only if the wireless smart card associated with it is read and recognised.
Using a smartphone or a tablet, the pocket can be configured with Bluetooth technology via the
View Wireless App and can be supervised remotely by installing the gateway 30807.x-20597-
19597-16497-14597. It is designed to communicate with the landing reader 30812.x-20462-
19462-14462 (where associated during configuration) to manage accesses to the same room
and ensure greater safety via the "Crossover relay" option.
CHARACTERISTICS.
• Supply voltage: 100-240 V~, 50/60 Hz.
• Max. power absorption from the mains: 1.1 W
• White pocket lighting LED to be visible in darkness
• RFID technology @ 13.56 MHz, ISO14443A Mifare standard
• Frequency range: 13.553-13.567 MHz
• RF transmission power: < 60 dBμA/m
• Terminals:
- L and N for power supply.
- Relay output 16 A 240 V~ C-NO (NO SELV)
- IN input (for bipolar 1-way switch 20015.0-19015.0-14015.0 + XX026.DND+ 00936.250.X)
for DND (Do Not Disturb) signalling to activate the front LED on landing reader 30812.x-
20462-19462-14462 in the case of "relay change-over".
• 1 configuration push button
• Operating temperature: -10 °C - +45 °C (indoor use).
• Protection degree: IP20.
• Configuration via View Wireless App for Bluetooth technology system.
• Frequency range: 2400-2483.5 MHz
• RF transmission power: < 100mW (20dBm)
CONTROLLABLE LOADS.
• Heating 16 (3,5) A (100.000 cycles)
- resistive loads : 16 A
- cos ø 0.6 motors: 3.5 A
• Incandescent lamps : 5 A (20,000 cycles);
• LED lamps :
- 100 W at 240 V~ (20,000 cycles);
- 30 W at 100 V~ (20,000 cycles);
• Fluorescent lamps : 0.5 A (20,000 cycles);
• Electronic transformers : 4 A (20,000 cycles).
OPERATION.
The reader has two operating modes:
• Recognition of the smart card inserted in the pocket activates the internal relay. When the
card is removed, the relay switches to OFF after an amount of time which can be set during
configuration.
• If the pocket is associated with a landing reader and the "Crossover relay" option is active,
when the card is inserted in the pocket, the reader relay stays ON, whereas when the card is
removed, the relay switches OFF, and the amount of time can be set during the configuration.
In this case, the door opening will be effected by the pocket relay to ensure greater safety.
CONFIGURATION.
In Bluetooth technology mode, the device must be configured using the View Wireless App.
For all the details please see the instruction manual for the View Wireless App.
DEVICE RESET.
Remove and restore the power supply to the device. Press the configuration push button for 30
s until the LED flashes white; release the button and wait for the LED to turn off.
