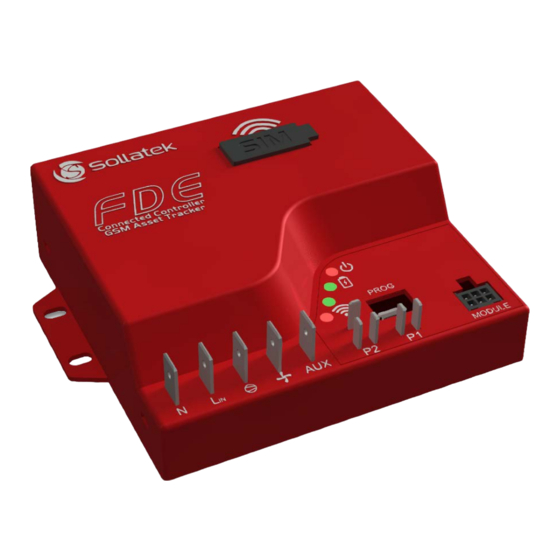

FDEx2
Controlador Electrónico de Refrigeracióncon Always-On,
Wi-Fi y Bluetooth
MANUAL DE USUARIO
Importante: Este manual contiene importantes instrucciones de seguridad. Antes de utilizar este
producto, lea atentamente todas las instrucciones. Mantenga este manual a mano como referencia.
Publicidad
Manuales relacionados para Sollatek FDEx2
Resumen de contenidos para Sollatek FDEx2
- Página 1 Español FDEx2 Controlador Electrónico de Refrigeracióncon Always-On, Wi-Fi y Bluetooth MANUAL DE USUARIO Importante: Este manual contiene importantes instrucciones de seguridad. Antes de utilizar este producto, lea atentamente todas las instrucciones. Mantenga este manual a mano como referencia.
- Página 2 Aísle la alimentación del dispositivo antes de instalarlo, repararlo o retirarlo. Utilice herramientas con mangos aislados. VOLTAJES El dispositivo Sollatek solo debe conectarse a fuentes de alimentación que cumplan con los rangos de voltaje aceptables como se especifica en este manual. PRIMEROS AUXILIOS Antes de comenzar cualquier trabajo: FLUCTUACIONES Y SOBRETENSIONES DE VOLTAJE.
- Página 3 10.9 FUNCIÓN DE CALEFACCIÓN El FDEx2 está diseñado para durar, cumple con los puntos de referencia de la industria y ofrece protección de voltaje a todas las salidas conectadas. Un diseño compacto todo en uno permite la instalación incluso cuando el espacio es reducido.
- Página 4 Período de espera. Demanda de refrigeración. El FDEx2 es un controlador de temperatura de circuito cerrado que apaga el compresor una vez que se alcanza el punto de ajuste de corte y luego enciende el compresor cuando se alcanza la temperatura de corte. Los usuarios pueden configurar los Parpadeando 2 seg encendido/2 seg apagado Período de espera.
- Página 5 (por ejemplo, 12 horas). Desconecte el compresor; el voltaje está por encima de HVD Red Eléctrica Desconecte el compresor; El voltaje está por debajo del LVD. Tiempo 8 +44 (1753) 214 500 sollateksupport@sollatek.com 9 FDEx2 MANUAL DE USUARIO FDEx2 MANUAL DE USUARIO...
- Página 6 Dependiendo del requisito, el descongelamiento se puede activar mediante el uso de la temperatura o el tiempo; cuando ambas normal. Cuando el FDEx2 no detecta la apertura de una puerta durante el tiempo preestablecido, el FDEx2 entrará en el configuraciones están habilitadas, el evento que ocurra primero activará o finalizará el ciclo de descongelamiento.
- Página 7 Se implementan valores actuales de 0,5 y 2 segundos (configurables) respectivamente. APAGADO Sin embargo, si el voltaje de la red eléctrica llega a ser demasiado extremo (HVD 10%) y (LVD - 20%), el FDEx2 desconectará inmediatamente el compresor.
- Página 8 Wi-Fi e información WAP desde dispositivos cercanos (sin conectarse a la red Wi-Fi). Luego, el sistema utiliza la base de datos líder de ubicación de Wi-Fi para determinar la ubicación del FDEx2 y el enfriador. La Marque y perfore orificios guía en la superficie donde se montará...
- Página 9 5.4 CONEXIONES DE CABLEADO Se utilizan terminales de pala macho verticales de 0,11” para los conectores P1 y P2 del FDEx2. Las sondas de temperatura y el interruptor de puerta utilizan un conector de terminal engarzado hembra de 2 vías.
- Página 10 6.3 FUNCIÓN DE PROTECCIÓN DE VOLTAJE Conecte el FDEx2 a una fuente de voltaje CA variable, como un Variac. Ajuste la salida del Variac a un buen voltaje de arranque (dentro de los límites aceptables). El LED de encendido parpadeará a una velocidad de 2 segundos encendido / 2 segundos apagado si la temperatura detectada por la sonda de temperatura de regulación (Sonda#1) está...
- Página 11 El FDEx2 mide dinámicamente la frecuencia de la red eléctrica y reacciona en consecuencia. Si la frecuencia del suministro de Temperatura red es demasiado baja o demasiado alta, el FDEx2 desconectará el compresor e indicará una señal de error a través de los LED. lectura El FDEx2 puede recuperarse automáticamente una vez que la frecuencia esté...
- Página 12 Acerca del programador : detalles del software, incluida la versión del software. Nota: Seleccione el número de versión correcto para el FDE que tiene; si no está seguro, comuníquese con Sollatek. 22 +44 (1753) 214 500 sollateksupport@sollatek.com 23 FDEx2 MANUAL DE USUARIO...
- Página 13 FDEx2. Conecte el cable de interfaz FDEx2 al puerto del módulo de 6 vías en la parte superior del FDEx2 y al puerto USB de su computadora. ¡ADVERTENCIA! Sólo se debe utilizar un cable de interfaz aislado de Sollatek; los cables no aprobados o no aislados causarán daños al FDEx2 y a la computadora.
- Página 14 Conecte el conector mini-USB del SPP02 al puerto mini-USB del cable de extensión. trol de Luz Retire el tapón del puerto micro-USB del FDEx2. Conecte el conector micro-USB del cable de extensión al puerto Micro- Ciclismo a tiempo (minutos) Minutos 1 a 255 USB del FDEx2.
- Página 15 El tiempo que el relé se activará mientras la sonda n.º 2 esté defectuosa. Después de esto, el relé se apagará. Ciclismo = El relé se encenderá/apagará durante los períodos definidos durante el modo de descongelación. 28 +44 (1753) 214 500 sollateksupport@sollatek.com 29 FDEx2 MANUAL DE USUARIO FDEx2 MANUAL DE USUARIO...
- Página 16 Duración de apertura de puerta para salir Ahorro de energía Seleccione la sonda de temperatura utilizada como sonda de temperatura de regulación. La duración mínima de un evento de apertura de puerta, mientras está en modo de retroceso antes de que el FDEx2 vuelva al modo normal.
- Página 17 Duración del descongelamiento inhibido (horas) Horas N/A, 1 a 255 La duración mínima que el FDEx2 debe estar en modo normal antes de permitir que se inicie el modo de ahorro de energía. Temperatura de habilitación de descongelación Sí o no Una vez transcurrido este tiempo y respetada la duración del cierre de la puerta para iniciar el ahorro de energía, el FDEx2...
- Página 18 La temperatura a la que se iniciará un ciclo de descongelamiento, suponiendo que el FDEx2 haya satisfecho el valor de No = El descongelamiento está...
- Página 19 La temperatura a la que se encenderá el Resistencia. Si la temperatura está por debajo de este valor, el Resistencia Reconexión de alto voltaje permanecerá APAGADO. El voltaje con el que el FDEx2 volverá a conectar la alimentación a todas las salidas después de un evento de desconexión por alto voltaje. Temperatura de corte del Resistencia La temperatura a la que se apagará...
- Página 20 Establecer intervalo de eventos de salud La duración entre que FDEx2 recopila datos de salud listos para enviarlos a la nube. Los datos no se enviarán hasta el siguiente intervalo GPRS. Los datos de estado incluyen datos de telemetría del controlador.
- Página 21 Frecuencia ISMO de 2,4 GHz Montaje 4 tornillos pozidriv autorroscantes M4 Conectividad Eddystone, iBeacon y conexión a la aplicación de dispositivo inteligente Sollatek Dimensiones de la unidad 112,0 x 89,0 x 31,9 mm Estándar Bluetooth IEEE 802.15.1 Unidad de peso 210 gramos Tamaño de la memoria...
- Página 22 PROGRAMACIÓN CÓDIGO DE PRODUCTO DESCRIPCIÓN DEL PRODUCTO 90500400-D SPP02D FCAX3/FCR/FCZ/FDE/FDM/FSP/FTB 8M291010 Cable de conector mini USB a conector micro USB 8M293504 Cable de interfaz FDEx2 42 +44 (1753) 214 500 sollateksupport@sollatek.com 43 FDEx2 MANUAL DE USUARIO FDEx2 MANUAL DE USUARIO...
- Página 23 Sollatek (UK) Ltd. Sollatek House, Waterside Drive, Langley, Slough SL3 6EZ UK La información contenida en este documento ha sido revisada cuidadosamente y se cree que es precisa. No obstante Sollatek no FDEx2 User Manual Spanish Sept 2023 v1.0...
