Confi guración de puerto NMEA predeterminada
Power
Port 1
Fast NMEA
Port 2
Slow NMEA
El ATB1 incluye 2 puertos NMEA 0183 bi direccionales.
La velocidad de transmisión de cada puerto se puede confi gurar a través de la aplicación
de confi guración. Ambos puertos se pueden multiplexar lo que permite que cualquier dato
suministrado a un puerto se pueda combinar con datos AIS y ser enviado a otro puerto.
En general el puerto 1 está conectado a un MDF y confi gurado a 38400 bauds, velocidad de
transmisión requerida para la transmisión de datos AIS. El puerto 2 está conectado a un
sensor de rumbo o cualquier otro dispositivo NMEA 0183 confi gurado para 4,800 bauds.
Los detalles de las secuencias NMEA 0183 aceptadas y transmitidas por cada canal se
encontrarán en la Sección 7.1 Secuencias NMEA 0183 aceptadas.

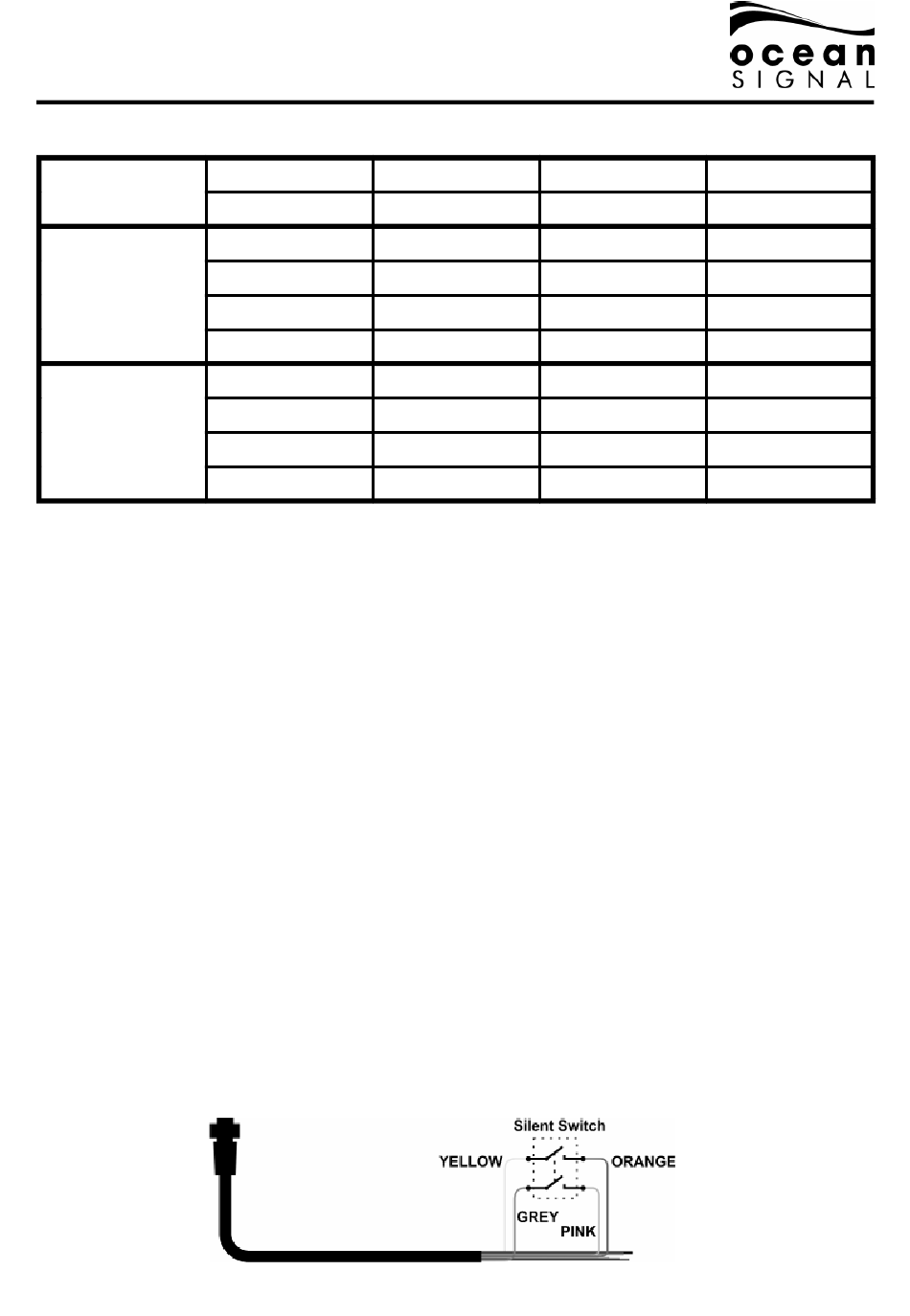

2.2.3 Interruptor externo de Modo Silencioso
El puerto NMEA 2 puede ser usado para permitir al usuario detener la transmisión de la
unidad desde un interruptor montado cerca del timón. Este interruptor tendrá prioridad
sobre TODOS los demás ajustes de modo silencioso elegibles por el usuario (a través de
una aplicación móvil o utilizando el botón pulsador LED). Se puede utilizar cualquier inte-
rruptor con mecanismo de doble polo.
El modo silencioso se selecciona cuando el interruptor está cerrado.La opción de Interrup-
tor Externo de modo Silencioso se seleccionará durante la confi guración inicial.
05/02/2020
ATB1 MANUAL DE USUARIO
RED
DC Power
BLACK
DC Power
BROWN
38400
BLUE
38400
WHITE
38400
GREEN
38400
YELLOW
4800
GREY
4800
ORANGE
4800
PINK
4800
912S-03181-01.10
+ve
12 - 24V dc
-ve
0V dc
+ve
In
-ve
In
+ve
Out
-ve
Out
+ve
In
-ve
In
+ve
Out
-ve
Out
