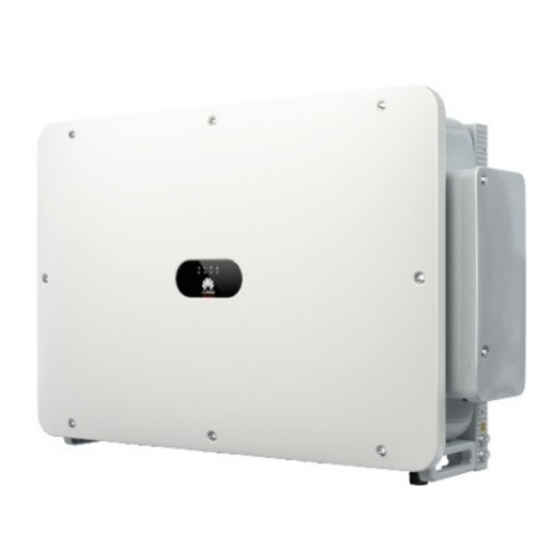

SUN2000-(196KTL-H3, 200KTL-H3, 215KTL-H3)

Manual del usuario

Edición

Fecha

2023-12-20

HUAWEI TECHNOLOGIES CO., LTD.

Resumen de contenidos para Huawei SUN2000 Serie

Página 1 SUN2000-(196KTL-H3, 200KTL-H3, 215KTL-H3) Manual del usuario Edición Fecha 2023-12-20 HUAWEI TECHNOLOGIES CO., LTD.
Página 2 Las funciones, los productos y los servicios adquiridos están estipulados en el contrato celebrado entre Huawei y el cliente. Es posible que la totalidad o parte de los productos, las funciones y los servicios descritos en el presente documento no se encuentren dentro del alcance de compra o de uso. A menos que el contrato especifique lo contrario, ninguna de las afirmaciones, informaciones ni recomendaciones contenidas en este documento constituye garantía alguna, ni expresa ni implícita.
Página 3 Indica una situación potencialmente peligrosa que, si no se evita, podría causar daños al equipo, pérdida de datos, deterioro del rendimiento o resultados imprevistos. AVISO se emplea para abordar prácticas que no guardan relación con lesiones personales. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 4 2.1 Información general del producto. Edición 08 (2023-03-30) Se ha actualizado la sección 2.1 Información general del producto. Edición 07 (2023-02-23) Se ha actualizado la sección C Código de red eléctrica. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 5 5.5 (Opcional) Cómo instalar el cable de alimentación del sistema de seguimiento. Se ha actualizado la sección 5.6 Cómo conectar el cable de salida de Se ha actualizado la sección 5.9 Cómo cerrar la puerta del compartimento de mantenimiento. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 6 Se ha actualizado la sección 6.2 Encendido del sistema. Se ha actualizado la sección 7.1.3 Cómo iniciar sesión en la aplicación. Edición 01 (2021-05-30) Esta edición se emplea como uso piloto (FOA). Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 7 4.4.2 Instalación en pared..............................35 4.5 Instalación del inversor..............................36 5 Conexiones eléctricas........................40 5.1 Precauciones................................. 40 5.2 Crimpado de los terminales OT o DT.......................... 41 5.3 Apertura de la puerta del compartimento de mantenimiento..................44 Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 8 9.2 Embalaje del SUN2000.............................. 103 9.3 Cómo desechar el SUN2000............................103 10 Datos técnicos...........................104 A Detección de acceso de cadena....................108 B Nombres de dominio de los sistemas de monitorización..........111 C Código de red eléctrica......................112 Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 9 SUN2000-(196KTL-H3, 200KTL-H3, 215KTL-H3) Manual del usuario Índice D Restablecimiento de la contraseña..................117 E Información de contacto......................118 F Servicio al cliente inteligente de energía digital..............120 G Acrónimos y abreviaturas....................... 121 Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd. viii...
Página 10 La empresa no será responsable de ninguna de las siguientes circunstancias ni de las consecuencias derivadas: Equipos dañados debido a causas de fuerza mayor, como terremotos, inundaciones, erupciones volcánicas, deslizamientos en masa, descargas atmosféricas, incendios, Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 11 PELIGR O Antes de las operaciones, quítese cualquier objeto conductor, como relojes, pulseras, brazaletes, anillos y collares, para evitar descargas eléctricas. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 12 En caso de incendio, abandone inmediatamente el edificio o el área de los equipos, y active la alarma de incendios o llame a los servicios de emergencias. No entre en el edificio ni en el área de los equipos afectados bajo ninguna circunstancia. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 13 Evite que entren objetos extraños en los equipos durante las operaciones. De lo contrario, pueden producirse daños en los equipos, disminución en la potencia de carga, fallos de alimentación o lesiones. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 14 El personal de inspección de calidad debe confirmar que los tornillos estén ajustados y después debe marcarlos con rojo. (Las marcas deben cruzar los bordes de los tornillos). Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 15 Asegúrese de que los cables del mismo tipo estén atados de forma prolija y recta, y de que el revestimiento de los cables esté intacto. Cuando instale cables de diferentes tipos, asegúrese de que estén alejados entre sí, sin enredos y sin solapamiento. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 16 Para evitar daños o incendios debido a altas temperaturas, asegúrese de que los orificios de ventilación o los sistemas de disipación del calor no estén obstruidos ni tapados por otros objetos mientras los equipos estén en funcionamiento. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 17 Después de instalar los equipos, quite los materiales de embalaje (como cajas de cartón, espumas, plásticos y abrazaderas para cables) del área de los equipos. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 18 Si el traslado de un objeto pesado se realiza entre dos o más personas, asegúrese de que el objeto se eleve y se apoye simultáneamente, y de que se traslade a un ritmo uniforme bajo la supervisión de una persona. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 19 Antes de usar una escalera, compruebe que esté intacta y confirme su capacidad para soportar cargas. No la sobrecargue. Asegúrese de que la escalera esté posicionada de manera segura y firme. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 20 Antes de elevar objetos, asegúrese de que las herramientas de elevación estén firmemente sujetas a objetos fijos o a paredes que cumplan los requisitos de capacidad de carga. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 21 Para evitar cortocircuitos u otros riesgos, no perfore orificios en tuberías ni cables empotrados. Durante la perforación de orificios, proteja los equipos de las astillas. Después de realizar las perforaciones, limpie los restos de materiales. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 22 Figura 2-1 Descripción de modelos (se utiliza el SUN2000-196KTL-H3 a modo de ejemplo) Tabla 2-1 Descripción de modelos Etiqueta Significado Value Serie SUN2000: inversor de cadenas fotovoltaicas trifásico conectado a la red eléctrica Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 23 NO T A l El SUN2000-196KTL-H3 es aplicable únicamente a China continental. Para otros países o u otras regiones, Huawei no proporciona garantías de calidad. l Los inversores SUN2000-196KTL-H3, SUN2000-200KTL-H3 y SUN2000-215KTL-H3 que se incluyen en este manual no se pueden conectar al mismo devanado del transformador tipo caja con otros transformadores.
Página 24 SUN2000 en otros tipos de sistemas de puesta a tierra, como TT, TN-C y TN-C-S. (En el caso de un sistema de puesta a tierra de estos tipos, póngase en contacto con los ingenieros de la empresa). 2.2 Aspecto Dimensiones Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 25 MPPT es inferior a 500 V. Indicación de LED2 LED4 No aplicable conexión a la red Verde sin El inversor está en modo de conexión a la red eléctrica. eléctrica parpadear Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 26 Tras la extracción de la unidad flash USB, del módulo Bluetooth, del módulo WLAN o del cable de datos USB, el indicador muestra el estado de la alarma. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 27 (el indicador LED4 está rojo sin parpadear y los tres interruptores de CC están en la posición OFF). En este caso, póngase en contacto con el servicio de asistencia técnica. No encienda los interruptores de CC por sí mismo. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 28 El apagado del inversor genera voltaje residual. El inversor tarda 15 minutos en descargarse hasta llegar a un nivel de tensión seguro. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 29 Indica el número de serie del inversor. Etiqueta de peso El inversor debe ser transportado por cuatro personas o se debe utilizar un montacargas para ello. 2.3.2 Placa de identificación del producto Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 30 CA trifásica a través de un circuito del inversor. La protección contra sobretensión se admite tanto del lado de la CC como del lado de la CA. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 31 SUN2000-(196KTL-H3, 200KTL-H3, 215KTL-H3) Manual del usuario 2 Vista general de producto Figura 2-5 Diagrama conceptual del inversor 2.4.2 Modos de operación El SUN2000 puede operar en modos de espera, funcionamiento y apagado. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 32 En modo de apagado, el SUN2000 pasa al modo de espera después de detectar un comando de arranque o una rectificación del fallo. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 33 2.5 Diagnóstico inteligente de curva IV El inversor admite la función de diagnóstico inteligente de curva IV. Para conocer detalles, consulte el documento iMaster NetEco V600R023C00 Smart I-V Curve Diagnosis User Manual. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 34 No incline el embalaje ni lo coloque boca abajo. Para evitar lesiones personales o daños en el dispositivo, apile los inversores con precaución para evitar que se caigan. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 35 3 Almacenamiento del inversor Figura 3-2 Número máximo de elementos apilados permitidos Si un inversor ha estado almacenado durante dos años o más, lo debe revisar y comprobar un profesional antes de su uso. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 36 NO T A Para obtener información detallada sobre la cantidad de los contenidos, consulte la Lista de empaque que se encuentra dentro de la caja del producto. 4.2 Preparación de las herramientas Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 37 Llave de extracción engarzadora de tuercas Modelo: PV- Modelo: 13001462; CZM-41100; fabricante: Staubli fabricante: Staubli Multímetro Rotulador Cinta métrica Nivel digital o de burbuja Rango de medición de voltaje de CC ≥ 1500 Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 38 Si los equipos se instalan en un lugar con mucha vegetación, además de realizar tareas de deshierbe de rutina, endurezca el suelo que está debajo de los equipos utilizando cemento o grava (la superficie debe ser superior o igual a 3 m × 2.5 m). Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 39 El inversor se corroe en ambientes salinos. Antes de instalar el inversor a la intemperie en ambientes salinos, consulte con Huawei. La frase “ambiente salino” se refiere a un sitio ubicado a 500 metros de la costa o expuesto a la brisa marina. Los sitios expuestos a la brisa marina varían según las condiciones meteorológicas (como en el caso de tifones...
Página 40 Figura 4-2 Espacio de instalación NO T A El espacio en la parte inferior debe cumplir con los requisitos en cuanto al radio de curvatura del cable de salida de CA. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 41 Cuando instale múltiples inversores, colóquelos en posición horizontal si hay suficiente espacio y colóquelos en posición triangular en caso de que no lo haya. No se recomienda el modo de instalación apilado. Figura 4-4 Modo de instalación horizontal (recomendado) Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 42 Figura 4-5 Modo de instalación triangular (recomendado) Figura 4-6 Modo de instalación apilado (no recomendado) 4.4 Cómo instalar la estructura de montaje Precauciones de instalación Figura 4-7 muestra las dimensiones de la estructura de montaje del inversor. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 43 Antes de instalar la estructura de montaje, extraiga la llave torx de dicha ménsula y apártela. Figura 4-8 Extracción de la llave torx de seguridad 4.4.1 Instalación sobre soporte Instalación sobre soporte Paso 1 Instale la estructura de montaje. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 44 Nivele el frente del taco de expansión con la pared de hormigón después de extraer el tornillo, la arandela de resorte y la arandela plana. De lo contrario, la ménsula de montaje no quedará instalada de forma segura sobre la pared. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 45 Fije las manijas de elevación (con las arandelas de acero de las manijas de elevación bien ceñidas al dispositivo). l Si la varilla de una manija de elevación está doblada, sustituya la manija de manera oportuna. Figura 4-11 Extracción y traslado del inversor Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 46 Figura 4-12 Posiciones para la elevación Instalación del inversor Paso 1 Coloque el inversor sobre la estructura de montaje. Paso 2 Ajuste los dos tornillos en la parte inferior del inversor. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 47 SUN2000-(196KTL-H3, 200KTL-H3, 215KTL-H3) Manual del usuario 4 Instalación Figura 4-13 Instalación ----Fin Notas adicionales Si el inversor está instalado en una posición alta, puede elevarlo con medios mecánicos. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 49 Utilice elementos de protección personal adecuados en todo momento mientras conecte los cables. l Para evitar la mala conexión de cables ocasionada por la sobrecarga, se recomienda que los cables se doblen, se reserven y se conecten a los puertos apropiados. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 50 Si se emplea un cable de aluminio recubierto de cobre, utilice terminales con cableado de cobre. Si utiliza un cable de aleación de aluminio, utilice terminales con cableado de transición aluminio-cobre, o terminales con cableado de aluminio con arandelas de transición aluminio-cobre. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 51 Asegúrese de que, en las arandelas, los lados de aluminio están en contacto con los terminales con cableado de aluminio y los lados de cobre están en contacto con la caja de terminales de CA. Figura 5-2 Requisitos para los terminales OT/DT Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 52 Cuando utilice una pistola de aire caliente, proteja los dispositivos de las quemaduras. Figura 5-3 Crimpado de los terminales OT (1) Cable (2) Núcleo (3) Funda termorretráctil (4) Terminal OT (5) Alicates hidráulicos (6) Pistola de aire caliente Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 53 No deje tornillos sin usar en el compartimento de mantenimiento. Procedimiento Paso 1 Afloje parcialmente los dos tornillos de la puerta del compartimento de mantenimiento. Paso 2 Abra la puerta del compartimento de mantenimiento e instale una barra de soporte. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 54 Para algunos modelos, se ata un tapón de goma de tres orificios en el compartimento de mantenimiento. Después de retirar el tapón de goma, guárdelo adecuadamente para su uso futuro. Figura 5-6 Cómo extraer accesorios del compartimento de mantenimiento (1) Módulos de crimpado ----Fin Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 55 2.5 metros. l Conecte el cable de alimentación del sistema de seguimiento antes del cable de alimentación de salida de CA. De lo contrario, se producirá un reprocesamiento. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 56 A TENCIÓN Cada inversor debe estar equipado con un interruptor de salida de CA. No debe haber múltiples inversores conectados a un mismo interruptor de CA. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 57 24–66 mm l Cable unipolar: (L1/L2/L3) Cable de aluminio l Cable multipolar: 14–32 mm recubierto de cobre y 70-240 mm cable de aleación de l Cable unipolar: aluminio 2[2] 70-240 mm Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 58 Cuando se utiliza el MBUS para la comunicación, se recomienda utilizar el cable multifilar. La distancia máxima de comunicación es de 1000 m. Si se utilizan otros tipos de cables de alimentación de CA, póngase en contacto con el centro de asistencia técnica de Huawei. Tabla 5-2 Especificaciones de los cables de tierra Sección del conductor S del...
Página 59 Se debe proveer suficiente holgura en el cable de tierra para garantizar que el último cable que soporte la fuerza sea el cable de tierra, mientras el cable de alimentación de salida de CA soporte la fuerza de empuje debido a fuerza mayor. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 60 Manual del usuario 5 Conexiones eléctricas Figura 5-12 Conexión de cables ----Fin Cómo conectar el cable de salida de CA (unipolar) Paso 1 Conecte el cable de CA a la regleta de conexión. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 61 Solo algunos modelos admiten el cable de 32-36 mm. Consulte la etiqueta pertinente para obtener la información sobre el tamaño que se admite. Radio de curvatura Figura 5-14 Radio de curvatura Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 62 En este caso, podría ocurrir un cortocircuito de CA o CC que, a su vez, podría ocasionar daños en el SUN2000. Los daños provocados al dispositivo por este motivo no están cubiertos por ninguna garantía. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 63 PV11, PV13 y PV14 PV9, PV11, PV13 y PV14 PV1, PV2, PV3, PV4, PV5, PV6, PV1, PV2, PV3, PV4, PV5, PV6, PV8, PV9, PV11, PV13 y PV14 PV8, PV9, PV10, PV11, PV13 y PV14 Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 64 Utilice los modelos recomendados de crimpadora y de llave de extracción de tuercas, o póngase en contacto con el distribuidor Staubli. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 65 El conector debe estar conectado de forma segura. Los daños causados por una conexión mal hecha no están cubiertos por la garantía. Figura 5-16 Conexión de los cables Figura 5-17 Conexión del conector Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 66 Figura 5-18 Requisitos del proceso de cableado de alimentación de entrada de CC ----Fin 5.8 Instalación del cable de comunicaciones Precauciones Cuando instale cables de comunicación, sepárelos de los cables de alimentación para evitar que se vean afectadas las comunicaciones. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 67 RS485-2 Señal diferencial RS485B, señal Se utiliza para RS485A, RS485 con diferencial RS485 con conectarse a signo positivo signo negativo dispositivos secundarios RS485. Procedimiento Paso 1 Instale el cable de comunicaciones. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 68 Figura 5-20 Conexión de cables (boquilla de goma de cuatro orificios de 4 a 8 mm) A VISO Bloquee los orificios para cables no utilizados con boquillas y ajuste el prensacable. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 69 5.9 Cómo cerrar la puerta del compartimento de mantenimiento Procedimiento Paso 1 Ajuste la barra de soporte, cierre de la puerta del compartimento de mantenimiento y ajuste los dos tornillos de la puerta. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 71 10. Los puertos USB inactivos tienen tapones resistentes al agua. 6.2 Encendido del sistema Precauciones PELIGR O l Use elementos de protección individual y herramientas aisladas específicas para evitar descargas eléctricas o cortocircuitos. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 72 Cuando encienda el sistema, debe activar primero el interruptor de DC SWITCH 1 y después el interruptor de DC SWITCH 2 y el interruptor de DC SWITCH 3 cuando el indicador led 1 permanezca encendido sin parpadear. Huawei no será responsable de los daños causados por el incumplimiento de esta secuencia.
Página 73 CC. Asimismo, apague el DC SWITCH 1 y compruebe si los cables de alimentación de entrada están conectados correctamente. Paso 4 Observe los indicadores led para consultar el estado de funcionamiento del SUN2000. ----Fin Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 74 A través de un cable de datos USB: Se admite el puerto USB 2.0 Use el cable de datos USB suministrado con el teléfono móvil. l Sistema operativo del teléfono móvil: Android 4.0 o posterior. l Marcas de teléfonos recomendadas: Huawei y Samsung. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 76 7.1.2 Cómo descargar e instalar la aplicación Aplicación FusionSolar: Escanee el código QR para descargar e instalar la aplicación. Aplicación SUN2000: Inicie sesión en Huawei AppGallery, busque SUN2000, y descargue el paquete de instalación. También puede escanear el código QR para descargar el paquete de instalación.
Página 77 USB. (Caso donde el SUN2000 está conectado a la nube donde se aloja FusionSolar) Ejecute la aplicación FusionSolar y acceda a la pantalla Puesta en servicio del dispositivo. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 78 SUN2000-(196KTL-H3, 200KTL-H3, 215KTL-H3) Manual del usuario 7 Interacciones hombre-máquina Figura 7-3 Selección de un modo de conexión (con acceso a la red) Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 79 Figura 7-4 Selección de un modo de conexión (sin acceso a la red) (Caso donde el SUN2000 está conectado a otros sistemas de gestión) Ejecute la aplicación FusionSolar y acceda a la pantalla de operación. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 80 Para configurar los parámetros básicos del SUN2000 en la pantalla de ajustes rápidos, seleccione Usuario avanzado. Si iniciar sesión como Usuario común o Usuario especiale introduzca la contraseña del usuario avanzado para acceder a la pantalla Ajustes rápidos. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 81 Ajustes de aislamiento Especifica el modo de operación del inversor según el estado de la puesta a tierra del lado de CC y la conexión con la red. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 82 7.1.4.3 Configuración de parámetros de funciones Procedimiento Paso 1 Seleccione Menú de función > Ajustes > Parámetros de funciones para acceder a la pantalla de ajustes. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 83 Especifica el intervalo de análisis de Este parámetro aparece en pantalla búsqueda de MPPT. cuando el campo Búsqueda de múltiples niveles múltiples niveles máximos vía máximos vía MPPT MPPT está configurado como (min) Habilitar. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 84 PID. Modo de Si este parámetro se configura como optimización de Habilitar, la corriente de salida calidad de la armónica del inversor se optimizará. alimentación Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 85 Dirección de compensación de PID integrada con la dirección de compensación real del módulo de PID para que el inversor pueda generar potencia reactiva por la noche. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 86 Fecha y hora de Especifica la duración para que la arranque suave (s) potencia aumente gradualmente cuando se inicia el inversor. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 87 Si inicia sesión en la aplicación como Usuario esp, podrá configurar los parámetros de la red, los parámetros de protección, los parámetros de funciones y los parámetros de ajuste de la red del SUN2000. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 88 CC y la conexión con la red. Modo de salida Especifica si la salida del inversor tiene un conductor neutro según el escenario de aplicación. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 90 7.1.5.2 Configuración de parámetros de protección Procedimiento Paso 1 Seleccione Menú de función > Ajustes > Parámetros de protección para acceder a la pantalla de ajustes. Figura 7-11 Parámetros de protección (usuario especial) ----Fin Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 91 N (ms) de nivel N. 7.1.5.3 Cómo configurar parámetros de funciones Procedimiento Paso 1 Seleccione Menú de función > Ajustes > Parámetros de funciones para acceder a la pantalla de ajustes. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 92 Especifica el umbral de activación de LVRT. Los Este parámetro se activación del ajustes del umbral deberían cumplir los estándares de muestra cuando LVRT se LVRT (V) la red eléctrica local. configura como Habilitar. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 93 Cuando la tensión de la red es anormalmente alta durante un periodo corto, el inversor no puede desconectarse de la red eléctrica de inmediato y debe funcionar durante un tiempo. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 94 = Umbral para la activación del LVRT + Umbral de histéresis de salida VRT l Umbral de recuperación de HVRT = Umbral para la activación del HVRT - Umbral de histéresis de salida Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 95 Intervalo de Especifica el tiempo que debe transcurrir para que la heartbeat de potencia aumente gradualmente cuando el inversor se TCP (s) reinicia después de la recuperación de la red eléctrica. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 96 (min) 7.1.5.4 Configuración de los parámetros de ajuste de potencia Procedimiento Paso 1 Seleccione Menú de función > Ajustes > Ajuste de alimentación para acceder a la pantalla de ajustes. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 97 Habilitar, el inversor responde a la instrucción de planificación desde el puerto remoto. Si ese parámetro se configura como Deshabilitar, el inversor no responde a la instrucción de planificación desde el puerto remoto. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 98 Salida nocturna (kVar) reactiva se planifica en valor fijo. nocturna de potencia reactiva y Habilitar parámetros de potencia reactiva por la noche se configuran como Habilitar. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 99 < capacidad eléctrica por eléctrica de sobrefrecuencia. Frecuencia de corte de sobrefrecuencia (%) disminución de la capacidad eléctrica por sobrefrecuencia. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 100 P/ Pn(%). 7.2 Actualización del inversor Se recomiendan las unidades flash USB de SanDisk, Netac y Kingston. Es posible que otras marcas sean incompatibles. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 101 Después del reinicio, el indicador se ve verde intermitente con parpadeo lento durante 1 minuto y, a continuación, se ve verde sin parpadear, lo que indica que la actualización se ha realizado con éxito. ----Fin Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 102 Paso 1 Ejecute un comando de apagado en la aplicación SUN2000, en SmartLogger o en el sistema de gestión de red (NMS). Para obtener información detallada, consulte el manual del usuario del producto correspondiente. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 103 Paso 5 Abra la puerta del compartimento de mantenimiento, instale una barra de soporte y utilice un polímetro para medir la tensión entre la regleta de conexión de CA y la tierra. Asegúrese de que el lado de CA del inversor esté desconectado. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 104 8.3 Mantenimiento de rutina Elemento de mantenimiento Para asegurarse de que el inversor pueda funcionar correctamente durante un periodo prolongado, se aconseja realizar tareas de mantenimiento de rutina según lo descrito en este capítulo. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 106 Paso 1 Quite el tornillo de la bandeja de ventiladores y guárdelo. Extraiga la bandeja de ventiladores hasta que la placa deflectora quede alineada el chasis del inversor. Figura 8-3 Extracción de la bandeja de ventiladores (1) Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 107 Figura 8-5 Extracción de la bandeja de ventiladores (2) Paso 4 Quite las abrazaderas para cables del ventilador defectuoso. Fallo del ventilador 1 Figura 8-6 Desmontaje de las abrazaderas para cables del ventilador 1 Fallo del ventilador 2 Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 108 Paso 6 Instale un ventilador nuevo (el ventilador 1 se utiliza como ejemplo). Figura 8-10 Instalación de un ventilador nuevo Paso 7 Ate los cables del ventilador. Posición de sujeción del ventilador 1 Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 109 Paso 8 Inserte la bandeja de ventiladores en la ranura hasta que la placa deflectora quede alineada con el chasis del inversor. Figura 8-14 Inserción de la bandeja de ventiladores Paso 9 Conecte los cables correctamente de acuerdo con las etiquetas de los cables y átelos. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 110 CC del inversor se ha apagado automáticamente. En este caso, rectifique el fallo en función de las sugerencias de rectificación de alarmas antes de encender el interruptor de CC. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 111 Paso 2 Ponga los interruptores de CC en la posición de encendido (ON). Paso 3 Ajuste los tapones de los botones RESET. Figura 8-17 Restablecimiento y encendido del interruptor de CC (Se toma como ejemplo el DC SWITCH 1) ----Fin Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 112 9.3 Cómo desechar el SUN2000 Si la vida útil del SUN2000 ha concluido, deséchelo de acuerdo con las reglas locales relativas al desecho de residuos de equipos eléctricos. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 113 (por MPPT) Corriente máxima 32,5 A de cortocircuito (por las cadenas fotovoltaicas) Corriente inversa máxima hacia la matriz fotovoltaica Voltaje mínimo de 500 V/550 V inicio/operación Rango de tensión de 500–1500 V Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 114 50 Hz/60 Hz eléctrica adaptada Corriente de salida 155,9 A 155,2 A 155,2 A máxima Factor de potencia 0,8 capacitivo; 0,8 inductivo Distorsión armónica < 3 % total máxima (potencia nominal) Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 115 Pantalla y comunicación Especificaciones SUN2000-196KTL SUN2000-200KTL- SUN2000-215KTL técnicas Pantalla Indicador led, módulo Bluetooth + app, cable de datos + app y módulo WLAN + app RS485 Compatible MBUS Compatible Compatible Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 116 Humedad relativa del 0 % al 100 % Borne de entrada MC4 EVO2 Terminal de salida Terminal a prueba de agua + terminal OT/DT Grado de protección IP66 Topología Sin transformador Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 117 En estos casos, el usuario es responsable de cualquier pérdida causada en la planta fotovoltaica. Paso 2 Seleccione Menú de función > Mantenimiento > Detección de acceso a cadena para ir a la pantalla de configuración de los parámetros. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 118 Detección de El valor predeterminado es Deshabilitar. Después acceso a cadena de que el inversor se conecta a la red eléctrica, puede configurar Detección de acceso a cadena como Habilitar. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 120 Tabla B-1 Nombres de dominio de los sistemas de monitorización Nombre de dominio Tipo de datos Escenario intl.fusionsolar.huawei.com Dirección IP pública FusionSolar SmartPVMS NOTA The domain name is compatible with cn.fusionsolar.huawei.com (Chinese mainland). Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 121 EN50438-TR-MV800 Red eléctrica de tensión media de Se admite Turquía TAI-PEA-MV800 Red eléctrica de tensión media de Se admite Tailandia (PEA) Philippines-MV800 Red eléctrica de tensión media de Se admite Filipinas Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 122 Brasil Israel-MV800 Red eléctrica de tensión media de Se admite Israel CEI0-16-MV800 Red eléctrica de tensión media de Se admite Italia ZAMBIA-MV800 Red eléctrica de tensión media de Se admite Zambia Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 123 Red eléctrica de tensión media de Se admite Vietnam CHILE-PMGD-MV800 Red eléctrica de tensión media Se admite PMGD de Chile (800 V) GHANA-MV800 Red eléctrica de tensión media de Se admite Ghana (800 V) Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 124 Red eléctrica de tensión media de Se admite Macedonia del Norte (800 V) SINGAPORE-MV800 Red eléctrica de tensión media de Se admite Singapur Cambodia-MV800 Red eléctrica de tensión media de Se admite Camboya Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 125 Se admite MV800 Checa MAURITIUS-MV800 Red eléctrica de Mauricio Se admite NO T A Los códigos de las redes eléctricas están sujetos a cambios. Los códigos detallados son solo para referencia. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 126 El SUN2000HA V300R001C00SPC133 y las versiones posteriores admiten el restablecimiento de la contraseña. l Se recomienda restablecer la contraseña por la mañana o por la noche, cuando la irradiancia solar es baja. Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 127 Para garantizar un servicio más rápido y mejor, le solicitamos que tenga la amabilidad de proporcionarnos la siguiente información: Modelo Número de serie (NS) Versión de software Nombre o ID de la alarma Breve descripción del síntoma del fallo Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 128 SUN2000-(196KTL-H3, 200KTL-H3, 215KTL-H3) Manual del usuario E Información de contacto NO T A Información de representación en la UE: Huawei Technologies Hungary Kft. Domicilio: HU-1133 Budapest, Váci út 116-118., 1. Building, 6. floor. Correo: hungary.reception@huawei.com Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 129 SUN2000-(196KTL-H3, 200KTL-H3, 215KTL-H3) Manual del usuario F Servicio al cliente inteligente de energía digital Servicio al cliente inteligente de energía digital https://digitalpower.huawei.com/robotchat/ Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
Página 130 Diodo de emisión de luz MBUS Bus de monitorización Punto de potencia máxima MPPT Seguimiento del punto de potencia máxima Degradación inducida por potencial Fotovoltaico RCMU Unidad de monitorización de corriente residual Edición 11 (2023-12-20) Copyright © Huawei Technologies Co., Ltd.
