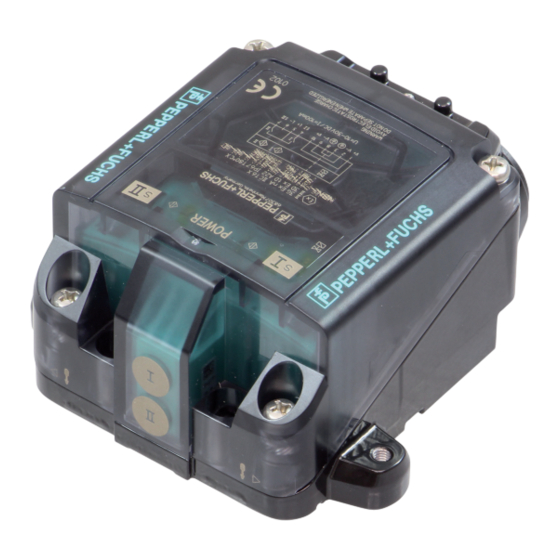

Pepperl+Fuchs NCN3-F31K2M-N4-B13-S Instrucciones De Uso

Sensor inductivo
0 1 02
Referencia de pedido
NCN3-F31K2M-N4-B13-S
Características
• Montaje directo en mandos
estándarizados
• Certificaciones ATEX y IECEX
• Aplicable hasta SIL 2 según IEC 61508
• Carcasa resistente a la intemperia
para usos en el exterior
• Robusta base de metal
• Indicadores LED para el estado de
conmutación del sensor y la válvula de
solenoide
• Terminales enchufables
• Rango de temperatura
-40 ... 100 °C (-40 ... 212 °F)
Accesorios
BT65-F31K2-RG-EN-01
Activador para serie F31K2 con carcasa protectora
SH-F31K2-B13
Tapa protectora para montaje con protección mecánica
SH-BT65-F31K2-01
Carcasa protectora para el activador BT65-F31K2-RG-EN-01
Consulte "Notas generales sobre la información de los productos de Pepperl+Fuchs".
Pepperl+Fuchs Group EE. UU.: +1 330 486 0001
www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com
Datos técnicos
Datos generales
Función de conmutación
Tipo de salida
Distancia de conmutación de medición s
Instalación
Distancia de conmutación asegurada s
Distancia de conmutación real
Elementos de manejo
Factor de reducción r
Al
Factor de reducción r
Cu
Factor de reducción r
1.4301
Factor de reducción r
St37
Factor de reducción r
Ms
Tipo de salida
Datos característicos
Tensión nominal
Frecuencia de conmutación
Histéresis
Protección contra la inversión de polaridad protegido
Protección contra cortocircuito
Adecuado para técnica 2:1
Consumo de corriente
Placa de medición no detectada
Placa de medición detectada
Retardo a la disponibilidad
Indicación del estado de conmutación
Indicación del estado de la válvula
Datos característicos de seguridad
funcional
Nivel de integridad de seguridad (SIL)
MTTF
d
Duración de servicio (T )
M
Factor de cobertura de diagnóstico (DC)
Circuito de válvulas
Tensión
Corriente
Protección contra cortocircuito
Protección contra la inversión de polaridad sí, con LED de salida invertida desactivado, lo que deja más
Condiciones ambientales
Temperatura ambiente
Temperatura de almacenaje
Datos mecánicos
Conexión (del sistema)
Sección transversal (del sistema)
Conexión (de la válvula)
Sección transversal (de la válvula)
Material de la carcasa
Base de la carcasa
Grado de protección
Par de apriete de los tornillos de la carcasa ≤ 2 Nm
Par de apriete del racor atornillado para
cables
Par de apriete del tapón de cierre
Nota
Información general
Aplicación en campo con peligro de
explosión
Conformidad con Normas y Directivas
Conformidad con la normativa
NAMUR
Compatibilidad electromagnética
Estándares
Autorizaciones y Certificados
Autorización UL
Autorización CCC
Alemania: +49 621 776 1111 Singapur: +65 6779 9091
fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com
NCN3-F31K2M-N4-B13-S
2 x normalmente cerrado (NC)
NAMUR
3 mm
n
montaje enrasada
0 ... 2,4 mm
a
Para asegurarse de la distancia de funcionamiento s
Manual de seguridad funcional.
s 2,7 ... 3,3 mm tip.
r
Acero inoxidable 1.4305 / AISI 303
8,5 mm x 8,5 mm x 0,5 mm
0,4
0,4
0,7
1
0,5
2-hilos
U 8 V
o
f 0 ... 3 kHz
H tip. 5 %
si
si , Sin necesidad de protección contra polarización inversa
≥ 3 mA
≤ 1 mA
t ≤ 1 ms
v
LED, amarillo
LED, amarillo
SIL 2
1730 a
20 a
0 %
máx. 32 V CC
máx. 240 mA
no
corriente para la electroválvula
-40 ... 100 °C (-40 ... 212 °F)
-40 ... 100 °C (-40 ... 212 °F)
Bornes roscados, par de apriete mín. 0,5 Nm
Longitud de aislamiento: 7 mm , M20 x 1,5
2
rígido: 0,14 ... 2,5 mm
2
flexible: 0,14 ... 1,5 mm
flexible con puntera para terminales: 0,25 ... 1,5 mm
como conexión (del sistema)
como sección transversal (del sistema)
PC (Makrolon, reforzado con fibra de vidrio)
aluminio, recubierto de polvo
IP66 / IP68 / IP69
M20 x 1,5 ; ≤ 11 Nm
1 Nm
desconexión LED
ver Instrucciones de uso
EN 60947-5-6:2000
IEC 60947-5-6:1999
NE 21:2007
EN 60947-5-2:2007
EN 60947-5-2/A1:2012
IEC 60947-5-2:2007
IEC 60947-5-2 AMD 1:2012
cULus Listed, General Purpose, Class 2 Power Source
Los productos cuya tensión de trabajo máx. ≤36 V no llevan el
marcado CCC, ya que no requieren aprobación.
, consulte el
ar
2
1
