Pos: null /BA_Module/BA_AA Deckblatt/BAAA000001_M003 @ 17\mod_1444211755814_43.docx @ 891113 @ @ 1

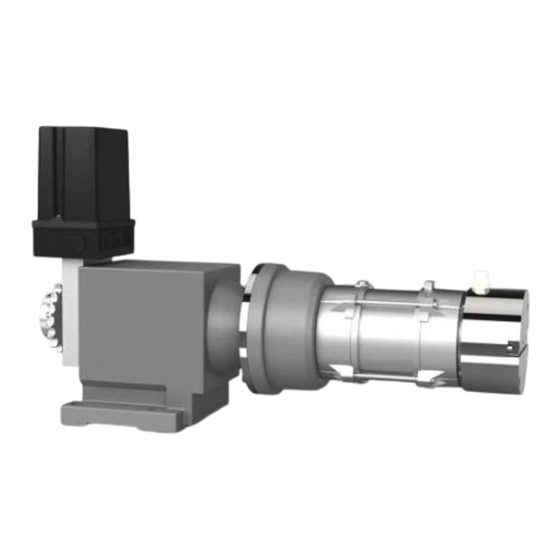

Instrucciones de montaje
ELEKTROMAT
FS 15.20-25,00
Modelo: 10003485 00002
Pos: null /BA_Module/BA_Seitenumbruch @ 0\mod_1190719383361_0.docx @ 553 @ @ 1
-es-
Actualización: 27.05.2021
Publicidad
Manuales relacionados para GFA ELEKTROMAT FS 15
Resumen de contenidos para GFA ELEKTROMAT FS 15
- Página 1 Pos: null /BA_Module/BA_AA Deckblatt/BAAA000001_M003 @ 17\mod_1444211755814_43.docx @ 891113 @ @ 1 Instrucciones de montaje ELEKTROMAT FS 15.20-25,00 Modelo: 10003485 00002 -es- Actualización: 27.05.2021 Pos: null /BA_Module/BA_Seitenumbruch @ 0\mod_1190719383361_0.docx @ 553 @ @ 1...
- Página 2 Pos: null /BA_Module/BA_DA Inhaltsverzeichnis/BADA000002_M001 @ 5\mod_1342530432542_43.docx @ 754868 @ @ 1 Índice Capítulo de seguridad ..........................3 Explicación de los símbolos ........................... 3 Uso adecuado..............................3 Grupo destinatario de estas instrucciones de montaje .................. 3 Instrucciones generales de seguridad ......................
- Página 3 Al montar el producto en la instalación completa deben observarse todas las indicaciones, especialmente las indicaciones de advertencia. GfA no se responsabilizará de los daños debidos al incumplimiento de las instrucciones de montaje. La instalación completa creada debe volver a evaluarse en cuanto a su seguridad según las normas y directivas válidas (p.
- Página 4 Tenga en cuenta los reglamentos y las normas vigentes. Utilice una herramienta adecuada. Pos: null /FS_ELEKTROMATEN_Module/Sicherheitskapitel_FS_Adresse-GfA @ 66\mod_1618401305511_43.docx @ 1747505 @ @ 1 Pos: null /BA_Module_Manuell/Allgemeine_Module/BA_Seitenumbruch @ 29\mod_1567592807787_0.docx @ 1515769 @ @ 1 GfA ELEKTROMATEN GmbH & Co. KG Wiesenstraße 81...
- Página 5 Pos: null /FS_ELEKTROMATEN_Module/Technische Daten/Module/TD_00_Abtriebsdrehzahl @ 32\mod_1581323779969_43.docx @ 1578017 @ 1 @ 1 2 Datos técnicos Denominación Unidad Nº de revoluciones de salida Pos: null /FS_ELEKTROMATEN_Module/Technische Daten/Module/TD_01_Allgemeine_Technische Daten @ 62\mod_1604419390202_43.docx @ 1712027 @ @ 1 Par de salida 150 (-) eje de accionamiento / eje hueco 25,00 Serie FS 15...
- Página 6 Pos: null /FS_ELEKTROMATEN_Module/Produktübersicht/Produktübersicht_FS_Komponenten_C @ 33\mod_1587034546368_43.docx @ 1646132 @ 1 @ 1 3 Vista general de los productos N.º Denominación Eje de salida: tenga en cuenta la recomendación para el número de dientes del piñón y de la partición en los datos técnicos. Engranaje recto Brida intermedia con freno de fuerza centrífuga: en caso de incendio, el freno de fuerza centrífuga regula la velocidad a la que se cierra la puerta.
- Página 7 Pos: null /FS_ELEKTROMATEN_Module/Lagern/Lagern _ELEKTROMATEN @ 60\mod_1597916702984_43.docx @ 1698017 @ 1 @ 1 4 Almacenamiento Almacene el producto en el embalaje original. Durante el almacenamiento preste atención a las siguientes condiciones ambientales: Espacios cerrados, secos, oscuros y no expuestos a vibraciones ...
- Página 8 Pos: null /FS_ELEKTROMATEN_Module/Mechanische Montage/Allgemeine Sicherheitshinweise/FS_MechMontage_allgSicherheitshinweise @ 60\mod_1598341728650_43.docx @ 1698945 @ 12 @ 1 6 Montaje mecánico Instrucciones generales de seguridad ADVERTENCIA ¡Peligro de muerte debido a descarga eléctrica! Los trabajos mecánicos pueden provocar daños en cables o componentes eléctricos. Existe peligro de muerte o peligro de sufrir lesiones graves a causa de la corriente eléctrica.
- Página 9 Pos: null /FS_ELEKTROMATEN_Module/Mechanische Montage/Befestigung/FS_MechMontage_Befestigung_BEF8_AGTFS015 @ 60\mod_1598358709306_43.docx @ 1699235 @ 2 @ 1 Sujeción Utilice únicamente los puntos de fijación representados para el montaje del producto. En este punto no se describen opciones de fijación alternativas mediante accesorios disponibles por separado. Utilice para ello las instrucciones de montaje del accesorio.
- Página 10 Pos: null /FS_ELEKTROMATEN_Module/Mechanische Montage/Verbindungselemente/FS_MechMontage_Verbindungselemente @ 60\mod_1598356251599_43.docx @ 1699107 @ 2 @ 1 Elementos de conexión ADVERTENCIA Peligro de muerte debido a la caída de piezas y movimientos incontrolados. No deben sobrepasarse las cargas permitidas de estructuras de construcciones, paredes, fijaciones, elementos de conexión y de transmisión, ni siquiera con momentos de parada o caída máximos.
- Página 11 En caso de orificios ovalados utilice arandelas de dimensiones suficientes. Pos: null /FS_ELEKTROMATEN_Module/Mechanische Montage/Montage durchführen/FS_MechMontage_Arbeitsschritte_neu @ 66\mod_1616669356690_43.docx @ 1741685 @ 2 @ 1 Pasos de trabajo ADVERTENCIA Peligro de muerte debido a elementos de transmisión mal montados Una cadena demasiado tensada o poco tensada puede saltar o rasgarse. Como consecuencia, pueden soltarse y caer piezas de la construcción de la puerta.
- Página 12 Monte la cadena. BAGAE10003_Z001 Alinee los piñones del motorreductor y de la puerta. Apriete el tornillo de fijación del piñón. Tense la cadena. El tramo sin carga (Ⓐ) debe corresponderse como máximo con la altura de un eslabón de cadena (Ⓑ).
- Página 13 Pos: null /FS_ELEKTROMATEN_Module/Elektrische Montage durchführen/Allgemeine Sicherheitshinweise/ELEK-Montage_ELEKTROMATEN-FS_AllgSicherheitshinweise @ 60\mod_1597921777837_43.docx @ 1698699 @ 12 @ 1 7 Montaje eléctrico Instrucciones generales de seguridad ADVERTENCIA ¡Peligro de muerte debido a descarga eléctrica! En caso de un cableado incorrecto, existe peligro de muerte o peligro de sufrir lesiones graves a causa de la corriente eléctrica.
- Página 14 Pos: null /FS_ELEKTROMATEN_Module/Elektrische Montage durchführen/Verbindungsleitungen anschließen/FS_ElekMontage_Verbinden_Motorstecker @ 60\mod_1598362352275_43.docx @ 1699335 @ 2 @ 1 Conexión de los cables de conexión Desmonte la cubierta de final de carrera Conecte el conector del motor. Pos: null /FS_ELEKTROMATEN_Module/Elektrische Montage durchführen/Verbindungsleitungen anschließen/FS_ElekMontage_Verbinden_Endschalterstecker_NES @ 60\mod_1599822703326_43.docx @ 1701669 @ @ 1 ...
- Página 15 Si la dirección de movimiento no se corresponde con la orden de marcha, puede modificar el sentido de giro. Si utiliza un cuadro de maniobras GfA, modifique la dirección de rotación mediante la programación. Tenga en cuenta el manual del cuadro de maniobras. De lo contrario, modifique la dirección de rotación según se explica a continuación.
- Página 16 Desconecte todos los cables de la tensión. Cambie L1 y L2 en la línea de alimentación. A continuación, vuelva a conectar la tensión. Ajuste de la posición final ABRIR Desmonte la cubierta de final de carrera del motorreductor.
- Página 17 El final de carrera ABRIR se puede corregir mediante un ajuste fino. Compruebe la posición de la puerta tras una corrección. Comprobación y corrección del interruptor de final de carrera de emergencia ABRIR El interruptor de final de carrera de emergencia S1 se preajusta automáticamente mediante el ajuste de S3. Compruebe si la distancia preajustada es suficiente.
- Página 18 Pos: null /BA_Module/BA_MA Motoranschluss/Umstrukturierung/BAMA010005_M002 @ 34\mod_1589878882361_43.docx @ 1651193 @ 1 @ 1 8 Conexión motor Motor X13 Conector del motor X14 Conector de freno Freno magnético Pos: null /BA_Module/BA_NA Endschalteranschluss/Umstrukturierung/BANA001002_M002 @ 54\mod_1593499424091_43.docx @ 1680127 @ 1 @ 1 9 Conexión detector de final de carrera Contacto tèrmico X12 Placa de final de carrera Detector de final de carrera de...
- Página 19 Pos: null /FS_ELEKTROMATEN_Module/Bremsen/Arbeitsstrombremse/FS_ElekMontage_Arbeitsstrombremse @ 60\mod_1599571861815_43.docx @ 1700946 @ 1 @ 1 10 Freno de corriente de trabajo El accionamiento de protección contra incendios incluye un freno de corriente de trabajo. La fuerza de frenado está presente si hay corriente. En caso de interrumpirse el suministro eléctrico, la puerta se cierra mediante fuerza centrífuga.
- Página 20 Pos: null /BA_Module/BA_WA Abschluss Inbetriebnahme/ Wartung/BAWA000126_M001 @ 62\mod_1604653107963_43.docx @ 1712676 @ 122 @ 1 11 Mantenimiento ADVERTENCIA Peligro de muerte debido a descarga eléctrica En caso de un cableado incorrecto, existe peligro de muerte o peligro de sufrir lesiones graves a causa de la corriente eléctrica.
- Página 21 A continuación, solo se citan fallos en el motorreductor. Si se pone en contacto con el servicio de asistencia de GfA, tenga a mano el número de serie del motorreductor (véase la placa de características: número de 11 cifras junto al "ID").
- Página 22 Elimine los equipos antiguos de forma adecuada según las disposiciones legales in situ. Envíe los equipos antiguos a los sistemas de devolución y recogida disponibles. Los productos GfA también puede devolverlos de forma gratuita. Para ello franquee la devolución de forma adecuada e indentifíquela con la inscripción "Equipos antiguos".
- Página 23 Directiva RoHS 2011/65/UE Nosotros, Se cumplen los siguientes requisitos del anexo I GfA ELEKTROMATEN GmbH & Co. KG de la Directiva de máquinas 2006/42/CE: declaramos bajo nuestra exclusiva 1.1.2, 1.1.3, 1.1.5, 1.2.2, 1.2.3, 1.2.6, 1.3.2, responsabilidad que el producto especificado a 1.3.3, 1.3.9, 1.5.1, 1.5.2, 1.5.4, 1.5.6, 1.5.7,...
- Página 24 === Ende der Liste für Textmarke Inhalt1 ===...
