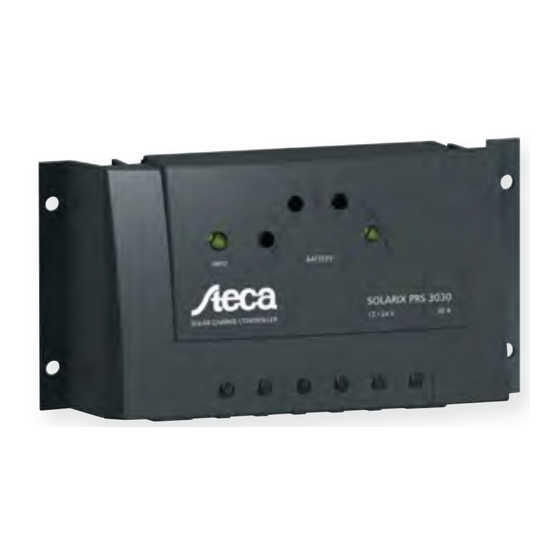

Steca Solarix PRS
PRS 1010, PRS 1515, PRS 2020, PRS 3030
El regulador de carga solar Steca Solarix PRS impresiona tan-
to por su sencillez como por su potencia, y ofrece al mismo
tiempo un diseño moderno y un display cómodo de manejar
a un precio irresistible.
Varios LED de diversos colores simulan un indicador de barra
que proporciona información sobre el estado de carga de la
batería. Aquí entran en acción los algoritmos modernos de
Steca, que aseguran un óptimo cuidado de la batería. Los
reguladores de carga Solarix PRS están equipados con un fu-
sible electrónico que garantiza una protección inmejorable.
Trabajan en serie y separan el módulo solar de la batería para
proteger a esta última contra sobrecarga.
Además, se pueden equipar con funciones especiales para
proyectos mayores. Ejemplos de ello son la función de luz
nocturna y las tensiones seleccionables, tanto al final de la
carga como en la descarga total.
Características del producto
Regulador serie

Selección automática de tensión

Regulación de tensión y corriente

Regulación MAP

Tecnología de carga escalonada

Desconexión de carga en función de la corriente

Reconexión automática del consumidor

Compensación de temperatura

Toma de tierra en uno o varios terminales positivos o sólo

en uno de los terminales negativos
Función de autocontrol

Carga mensual de mantenimiento

Funciones de protección electrónica
Protección contra sobrecarga

Protección contra descarga total

Protección contra polaridad inversa de los módulos,

la carga y la batería
Fusible electrónico automático

Protección contra cortocircuito de la carga y los módulos

solares
Protección contra sobretensión en la entrada del módulo

Protección contra circuito abierto sin batería

Protección contra corriente inversa por la noche

Protección contra sobretemperatura y sobrecarga

Desconexión por sobretensión en la batería

Indicaciones
Display LED multifuncional

LED de varios colores

5 LED indican los estados de funcionamiento

para funcionamiento, estado de carga, avisos de fallo
—
Opciones
Función de luz nocturna de fábrica o configurable por el

Steca PA RC 100
Parametrización de los valores funcionales con el Steca

PA RC 100
Certificaciones
Conforme a los estándares europeos (CE)

Conforme a RoHS

Fabricado en Alemania

Desarrollado en Alemania

Fabricado conforme a ISO 9001 e ISO 14001

[ á r e a s d e a p l i c a c i ó n ]
720 W
[ 1 0 A .. . 3 0 A ]
187
177
PRS 1010 PRS 1515 PRS 2020 PRS 3030
Funcionamiento
Tensión del sistema
Consumo propio
Datos de entrada CC
Tensión de circuito abierto del
módulo solar
Corriente del módulo 10 A
Datos de salida CC
Tensión de la bateria
Corriente de consumo 10 A
Tensión final de carga
Tensión de carga reforzada
Carga de compensación
Tension de reconexión (LVR)
Protección contra descarga
profunda (LVD)
Condiciones de uso
Temperatura ambiente
Equipamiento y dieseño
Terminal (cable fino / único)
Grado de protección
Dimensiones (X x Y x Z)
Peso
Datos técnicos a 25 °C / 77 °F
Steca PA RC100
Control remoto
5
12 V (24 V)
< 4 mA
< 47 V
15 A 20 A 30 A
9 V ... 17 V (17,1 V ... 34 V)
15 A 20 A 30 A
13,9 V (27,8 V)
14,4 V (28,8 V)
14,7 V (29,4 V)
12,4 V ... 12,7 V
(24,8 V ... 25,4 V)
11,2 V ... 11,6 V
(22,4 V ... 23,2 V)
-25 °C ... +50 °C
16 mm / 25 mm - AWG 6 / 4
2 2
IP 32
187 x 96 x 45 mm
345 g
