El sistema de escape del motor de este producto contiene

químicos que pueden causar cáncer, defectos congénitos u

otros daños en la reproducción, de acuerdo a lo que se conoce

en el Estado de California.

Lea y comprenda toda la literatura incluida antes de su

uso. Si no lee los manuales, podría sufrir lesiones

graves.

Nota: Este producto cumple con los estándares CAN ICES-2/NMB-2.

X7503166304

Manual del

operador

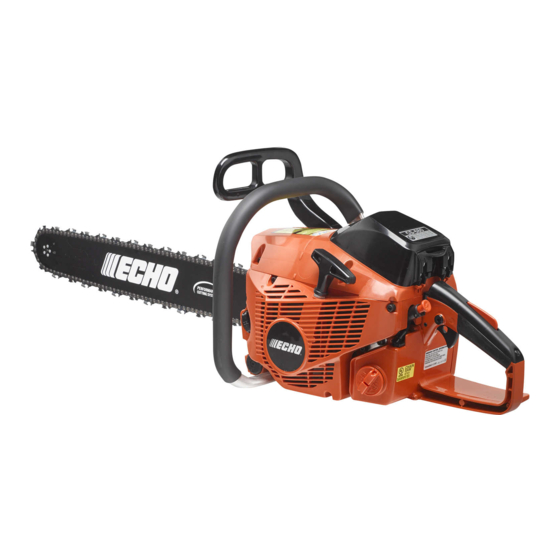

CS-680

Motosierra

Resumen de contenidos para Echo CS-680

Página 1 Estado de California. Lea y comprenda toda la literatura incluida antes de su uso. Si no lee los manuales, podría sufrir lesiones graves. Nota: Este producto cumple con los estándares CAN ICES-2/NMB-2. X7503166304 ©02/24 ECHO Incorporated...
Página 2 Introducción........................ 3 Información de servicio ....................4 Número de serie y piezas .................. 4 Servicio ......................4 Asistencia para productos del consumidor de ECHO ........4 Registro de producto..................4 Literatura adicional..................... 4 Seguridad ........................5 Información importante y símbolos de seguridad del manual ......5 Símbolos internacionales ...................
Página 3 Escanear los códigos QR que se encuentras a través del manual del operador para obtener más información. Para literatura adicional que incluye manuales de seguridad donde corresponda, o preguntas sobre términos utilizados en este manual, visite: https://www.echo-usa.com/manuals https://www.shindaiwa-usa.com/manuals X7503166304 ©02/24 ECHO Incorporated...
Página 4 Servicio Durante el período de garantía, el servicio de este producto lo debe realizar un distribuidor de servicio autorizado por ECHO. Para conocer el nombre y el domicilio del distribuidor de servicio autorizado ECHO más cercano, pregunte a su revendedor o llame al: 1-800-432-ECHO (3246). La información del distribuidor también está...
Página 5 Nota: Este mensaje adjunto proporciona sugerencias para el uso, cuidado y mantenimiento de la unidad. SÍMBOLO DE CÍRCULO Y BARRA OBLICUA Este símbolo significa que la acción específica que se muestra está prohibida. Ignorar estas prohibiciones puede ocasionar lesiones graves o mortales. X7503166304 ©02/24 ECHO Incorporated...
Página 6 Ambas manos del operador se Mezcla de deben utilizar aceite y para funcionar la gasolina motosierra X7503166304 ©02/24 ECHO Incorporated...
Página 7 Control del estrangulador “arranque en frio” posición (Estrangulador Cierre) Bomba de purga Control del estrangulador "marcha" posición (Estrangulador Abierto DETENER / Dispositivo de Interruptor de descompresión parada momentáneo Nota: No todos los símbolos aparecerán en su unidad. X7503166304 ©02/24 ECHO Incorporated...
Página 8 Cuando haga funcionar la unidad debe utilizar indumentaria adecuada y equipos de seguridad. Condición física Es posible que su criterio y destreza física no sean los adecuados: • si está cansado o enfermo • si está tomado medicamentos X7503166304 ©02/24 ECHO Incorporated...
Página 9 Protección auditiva ECHO recomienda utilizar protección personal cada vez que utilice la unidad. Protección respiratoria Los operarios que son sensibles al polvo o agentes alérgenos comúnmente presentes en el aire, pueden necesitar una máscara de protección contra el...
Página 10 En ausencia de la mencionada información, ECHO no recomienda el uso de sus productos a ninguna persona que tenga un marcapasos. Funcionamiento prolongado y condiciones extremas La exposición prolongada al frío o la vibración puede ocasionar...
Página 11 índice. • Realice pausas periódicas para minimizar la repetición y descanse las manos. • Reduzca la velocidad y la fuerza con la que realiza el movimiento repetitivo. X7503166304 ©02/24 ECHO Incorporated...
Página 12 Cualquiera de estas reacciones puede hacer que se pierda el control de la sierra, lo que puede resultar en graves daños personales. X7503166304 ©02/24 ECHO Incorporated...
Página 13 Siga las instrucciones del fabricante para la afiladura y el mantenimiento de la sierra de cadena. Use solamente las barras y cadenas de repuesto especificadas por el fabricante, o su equivalente. X7503166304 ©02/24 ECHO Incorporated...
Página 14 Nota: • Como práctica, mientras corte un árbol pequeño, empuje la palanca hacia adelante para trabar el freno. • Confirme que funcione el freno de forma apropiada antes de usar. X7503166304 ©02/24 ECHO Incorporated...
Página 15 (14 pulg.) asegurarse de que el freno sea mantenido, ajustado y probado estrictamente de acuerdo con las instrucciones detalladas. aquí, para estar seguro de que el rendimiento del freno se mantiene en cumplimiento con el Standard B175.1. X7503166304 ©02/24 ECHO Incorporated...
Página 16 árbol que va a caer. Mantenga todas las partes de su cuerpo lejos de la sierra de cadena cuando el motor está funcionando. X7503166304 ©02/24 ECHO Incorporated...
Página 17 20. Cuando use una motosierra, debe haber un extintor de incendios disponible. 21. Al talar, mantenga al menos dos longitudes de árbol entre usted y sus compañeros de trabajo. 22. Siga las instrucciones del manual del operador para arrancar la motosierra. X7503166304 ©02/24 ECHO Incorporated...
Página 18 Pare SIEMPRE el motor, desconecte la bujía y asegúrese  de que todas las piezas móviles se paren por completo antes de eliminar las obstrucciones, eliminar los residuos o efectuar el servicio de la unidad. X7503166304 ©02/24 ECHO Incorporated...
Página 19 Si se encuentran daños o fugas, no utilice la unidad, de lo contrario pueden producirse lesiones personales graves o daños a la propiedad. Antes de utilizar la unidad, hágala repara por un agente de reparaciones y servicio autorizado. X7503166304 ©02/24 ECHO Incorporated...
Página 21 Asegúrese de que sean legibles y que comprenda y siga las instrucciones. Si alguno no se puede leer, se pueden pedir reemplazos a su distribuidor ECHO. Las imágenes que se muestran a continuación son solo un ejemplo. Los de su unidad pueden parecer ligeramente diferentes.
Página 22 • FRENO DE CADENA: Detiene la cadena de sierra. • RUEDA DENTADA DE MANDO: Impulsa la cadena de sierra. • EMBRAGUE: Gira la rueda dentada de mando cuando la velocidad del motor es lo suficientemente alta como para proporcionar la potencia necesaria para cortar. X7503166304 ©02/24 ECHO Incorporated...
Página 23 CS-680 CONTENIDO CONTENIDO El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empacado, un poco de montaje tal vez sea necesario. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten.
Página 24 Retire la barra de guía (D) y la cadena de sierra (E) en caso necesario. Nota: Consulte la sección “Mantenimiento” para conocer los procedimientos de mantenimiento de la barra de guía, la rueda dentada y la cadena de sierra. X7503166304 ©02/24 ECHO Incorporated...
Página 25 Siempre verifique el funcionamiento del freno de cadena después de cambiar el protector de rueda dentada. No use la sierra si el freno de la cadena no funciona correctamente. X7503166304 ©02/24 ECHO Incorporated...
Página 26 Apriete las tuercas con la punta de la barra hacia arriba. Tire manualmente de la cadena alrededor de la barra. Afloje el ajuste si siente que hay lugares apretados. X7503166304 ©02/24 ECHO Incorporated...
Página 27 (alcohol etílico) o un 15 % de MTBE (éter metil tertbutílico). La gasolina que contiene metanol (alcohol de madera) NO está aprobada. Se recomienda el combustible de la marca ECHO para prolongar la vida útil de los motores refrigerados por aire de 2 tiempos y motores híbridos de 2 o 4 tiempos.
Página 28 EVITE inhalar nieblas o vapores de aceite. ◆ Los aceites para motores de 2 tiempos de la marca ECHO se pueden mezclar en una proporción de 50:1 para su aplicación en todos los motores ECHO vendidos en el pasado, independientemente de la relación especificada en esos manuales.
Página 29 No fume mientras manipula o mezcla el combustible. Mueva la unidad al menos 10 pies (3 m) del lugar de reabastecimiento de combustible antes de arrancar el motor. X7503166304 ©02/24 ECHO Incorporated...
Página 30 Póngase en contacto con la sede de gobierno local para conocer las leyes que se aplican en su área. Por precaución, guarde el combustible en un recipiente hermético aprobado. Guárdelo en instalaciones no ocupadas y bien ventiladas, lejos de chispas y llamas. X7503166304 ©02/24 ECHO Incorporated...
Página 31 • Use aceite de barra y cadena de los grados siguientes: • SAE #30 en el verano. • SAE #10 en el invierno, o cuando corte árboles resinosos. • Cuando vuelva a abastecerse de combustible, también vuelva a lienar el aceite de la cadena. X7503166304 ©02/24 ECHO Incorporated...
Página 32 Comuníquese con el departamento de bomberos de la localidad para que le expliquen las leyes o reglamentos sobre los requisitos para la prevención de incendios. X7503166304 ©02/24 ECHO Incorporated...
Página 33 (condición de pestillo en ralentí rápido). La cadena intentará moverse cuando se arranque el motor ◆ con el pestillo del acelerador en ralentí rápido acoplada. No arranque el motor antes de bloquear el freno de ◆ la cadena. X7503166304 ©02/24 ECHO Incorporated...
Página 34 Use el pestillo del acelerador en ralentí rápido solo en el ◆ arranque. Nota: No aumente la velocidad del motor mientras el freno de cadena (A) esté bloqueado. Se producirán daños graves en el freno. X7503166304 ©02/24 ECHO Incorporated...
Página 35 Nota: Si el motor no arranca después de 5 tirones, utilice el procedimiento de arranque en frío. Nota: No aumente la velocidad del motor mientras el freno de cadena (A) esté bloqueado. Se producirán daños graves en el freno. X7503166304 ©02/24 ECHO Incorporated...
Página 36 No haga funcionar el motor a alta velocidad innecesariamente. Asegúrese de que la cadena de sierra deje de moverse cuando se suelten el bloqueo del gatillo del acelerador y el gatillo del acelerador. X7503166304 ©02/24 ECHO Incorporated...
Página 37 Prueba de lubricación de la cadena Sujete la cadena apenas por encima de una superficie seca y abra el acelerador a media velocidad durante 30 segundos. Debe verse una delgada línea de aceite “caído” sobre la superficie seca. X7503166304 ©02/24 ECHO Incorporated...
Página 38 A veces, es dificil preocuparse de su propia seguridad, de modo que no asuma la responsabilidad de trabajar con un ayudante. Después que haya aprendido las técnicas básicas para usar la sierra, su mejor ayuda será su propio sentido comun. X7503166304 ©02/24 ECHO Incorporated...
Página 39 • Enjuague con agua limpia y seque las superficies metálicas. • Aplique una leve capa de aceite de motor o aceite de barra o cadena a las partes metálicas después de limpiarlas. X7503166304 ©02/24 ECHO Incorporated...
Página 40 ángulo de 45 grados y NO en esta al menos 3 m (10 pies) del lugar de dirección Camino de tronco, para alejarse del tronco que retirada retrocederá sobre el tronco que quedó enterrado. X7503166304 ©02/24 ECHO Incorporated...
Página 41 Nunca corte las ramas del mismo árbol en que está parado. Cuando corte las ramas, sea precavido. Tenga cuidado de que la punta no toque otras ramas. Use siempre las dos manos. X7503166304 ©02/24 ECHO Incorporated...
Página 42 Para cortar el tronco, use el procedimiento para trozar y la secuencia de dos cortes que se muestra. El primer corte no debe ser más profundo que un tercio del diámetro del tronco. X7503166304 ©02/24 ECHO Incorporated...
Página 43 (Opcional) Para comprar un Kick Guard™ opcional comuníquese con su distribuidor. Para el nombre del distribuidor más cercano a usted, para ECHO, Llamada: 1-800-432-ECHO (3246) o en la web en www.echo-usa.com. Para Shindaiwa, llamada 1-877-986-7783 o en la web en www.shindaiwa- usa.com.
Página 44 El uso de componentes de control de emisiones que no sean los que se diseñaron específicamente para esta unidad representa un incumplimiento de las leyes federales. X7503166304 ©02/24 ECHO Incorporated...
Página 45 Nivel 1 = fácil de hacer. Pueden necesitarse herramientas comunes. Nivel 2 = dificultad moderada. Pueden necesitarse algunas herramientas especializadas. Nivel 3 = consulte a su distribuidor. Haga clic AQUÍ o diríjase a http://www.echo-usa.com/products/ maintenance-kit AQUÍ https://www.shindaiwa-usa.com/you-can.aspx Intervalos de mantenimiento Las unidades equipadas con un interruptor de parada momentánea vuelven automáticamente a la posición de...
Página 46 NOTA IMPORTANTE - Los intervalos indicados son máximos. El uso real y su experiencia determinarán la frecuencia del mantenimiento requerido. NOTAS DE PROCEDIMIENTOS DE MANTENIMIENTO: * Todas las recomendaciones de reemplazo se basan en encontrar piezas dañadas o desgastadas durante la inspeccion. X7503166304 ©02/24 ECHO Incorporated...
Página 47 Asegúrese de que la barra y la cadena estén bien ajustadas. Arranque el motor y hágalo funcionar durante varios minutos para alcanzar la temperatura de operación. Efectúe una estrangulación inmedia dos veces durante el calentamiento para eliminar el aire del sistema de combustible. X7503166304 ©02/24 ECHO Incorporated...
Página 48 CIERRE el estrangulador ( Suelte el pestillo de la cubierta del limpiador de aire (A) y retire la cubierta del limpiador de aire (B). Retire la cubierta del filtro de aire (C) y el filtro de aire (D). X7503166304 ©02/24 ECHO Incorporated...
Página 49 • Un filtro (A) obstruido hará que sea difícil arrancar el motor o haya anomalías en el rendimiento del motor. Retire el filtro por el orificio de gas e inspeccione el filtro. X7503166304 ©02/24 ECHO Incorporated...
Página 50 Pinche el filtro con los dedos en una mano y la tubería con la otra mano. Tire y gire ligeramente para separar. Instale el nuevo filtro con el proceso al revés. Cuando el interior del tanque se ensucie, enjuague el tanque con gasolina para limpiarlo. X7503166304 ©02/24 ECHO Incorporated...
Página 51 • Cuando el desgaste de la rueda dentada sea de 0.5 mm (0.020 pu) o más, reemplácela. • Verifique la rueda dentada cuando instale la nueva cadena. Reemplácela si está desgastada. X7503166304 ©02/24 ECHO Incorporated...
Página 52 Regulación SAE J335 del Servicio Forestal del Departamento de Agricultura de EE. UU. Consulte las regulaciones específicas de su área con sus autoridades locales o estatales. No cumplir con estos requisitos es ilegal. X7503166304 ©02/24 ECHO Incorporated...
Página 53 Ajuste de la cadena de la sierra Preajuste la atadura Cortador izquierdo Eslabón de impulsión Plancha superior Plancha lateral Atadura Calibre de profundidad Eslabón de Cortador derecho protección X7503166304 ©02/24 ECHO Incorporated...
Página 54 • Empuje lima como se muestra, • Para mantener la posición y el ángulo correctos, use el sujetador de lima. 25° Mantenga esté ángulo ángulo • Sostenga la lima en un ángulo de 10 ° desde el nivel. 10° X7503166304 ©02/24 ECHO Incorporated...
Página 55 • Asegúrese de que 1/5 o 20% del diámetro de la lima permanezca por encima del borde del cortador.. • Asegúrese de redondear el borde delantero del calibre de profundidad. X7503166304 ©02/24 ECHO Incorporated...
Página 56 • Si la cadena de la sierra se ensucia con resina, por ejemplo, limpiela con kerosina y remójela en aceite. Para cadenas de otras marcas, siga las instrucciones del fabricante de las mismas. X7503166304 ©02/24 ECHO Incorporated...
Página 57 Filtro del Contaminantes o Filtro del combustible residuos en el Reemplazar combustible sucio combustible El motor no Ventilación Ventilación Contaminantes o acelera Limpiar o residuos en el adecuada combustible reemplazar combustible combustible mente bloqueada X7503166304 ©02/24 ECHO Incorporated...
Página 58 Se pueden producir lesiones personales graves. • Inspeccione y ajuste cada parte de la sierra de cadena. • Limpie completamente cada parte y repárela, si es necesario. X7503166304 ©02/24 ECHO Incorporated...
Página 59 No preste ni alquile su motosierra sin el manual del operador. Nota: • Se debe guardar este manual del operador como referencia para el futuro. • Si este manual del operador se hace ilegible o se pierde, contacte a su distribuidor, o www.echo-usa.com. ESPECIFICACIONES MODELO CS-680 Longitud 435 mm (17.1 in)
Página 60 20 pulg. (opcional 16, 24, 27 pulg.) Cadena OREGON 72LPX/72V (3/8 pulg. de Cadena de sierra cabeceo) Protección delantera, protección trasera, dispositivo antivibración, parachoques con Características estándar púas, bloqueo de control del acelerador, colector de cadena, silenciador supresor de chispas, X7503166304 ©02/24 ECHO Incorporated...
Página 62 Gracias por elegir ECHO Power Equipment Por favor, ingrese a sitio we http://www.echo-usa.com/Warranty/Register- Your-ECHO para registrar su nuevo producto en línea. Es RAPIDO y FACIL! NOTA: Su información nunca será vendida o mal utilizada por ECHO, Incorporado. El registro de su compra nos permite comunicarnos con usted en el caso de una actualización de servicio, o el retiro del...
Página 64 C68615001001 - C68615999999 ECHO INCORPORATED 400 Oakwood Road Lake Zurich, IL 60047 www.echo-usa.com...
