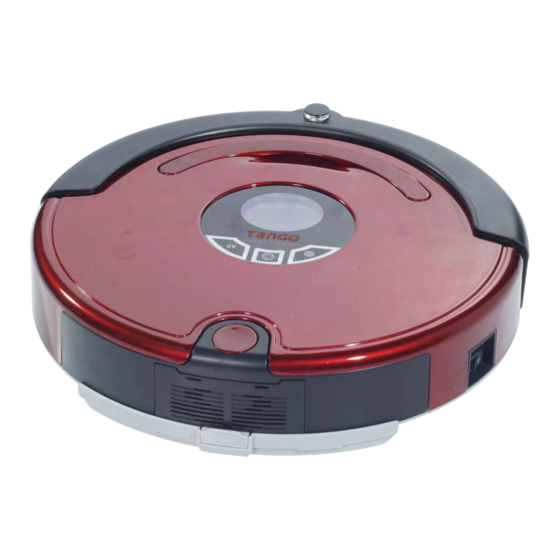

- Página 1 TanGO X3s ROBOT ASPIRADOR MULTIFUNCIÓN MANUAL DE USUARIO Gracias por comprar nuestro robot aspirador TanGO X3s Por favor, lee atentamente este manual antes de empezar a usar el robot. Un uso indebido o un mal mantenimiento, anula la garantía.
- Página 2 Montaje, desmontaje y limpieza de los cepillos del TanGO 310 .................. 8 Montaje, desmontaje y limpieza de las ruedas del TanGO 310 ..................9 Limpieza de los sensores y la ventana frontal de infrarrojos del TanGO 310 ............. 10 Cambio de la batería ..............................10 Control remoto ..............
- Página 3 Especificaciones técnicas ............20 Especificaciones técnicas del control remoto......................20 Especificaciones técnicas de la Base de carga ......................20 Especificaciones técnicas de la pared virtual ......................21...
- Página 4 No deje hilos, cables u otro objetos de una longitud mayor a 150 mm en el suelo ya que el cepillo podría engancharse. Evite el contacto del robot TanGO 310 con los niños, ni permita que éstos lo usen. Se recomienda leer las instrucciones atentamente antes de comenzar a usar el robot.
- Página 5 NOTA: En este manual las ilustraciones son del modelo X3s, que comparte funciones con el modelo TanGO 310. Aplicaciones El Robot aspirador TanGO 310 está...
- Página 6 Sensor detertor escalera Rueda derecha Mopa Deposito suc. Interruptor Conector carga Ventana salida aire Pantalla de control del TanGO 310 Pantalla de control Significado de los iconos Menu Display: Día de la semana Velocidad de funconamiento UV lampara Modo limpieza automático...
- Página 7 Indica modo de limpieza de zona (SPOT). Sirve para limpiar a fondo una zona de 1 a 2 metros cuadrados aprox. Indica modo de limpieza automático. Cuando termine el TanGO 310 volverá solo a su base de carga. Los siguientes iconos son solo seleccionables desde el control remoto del Robot Selecciona la programación de la limpieza en algún día de la semana.
- Página 8 Montaje, desmontaje y limpieza del depósito de suciedad del TanGO 310 Desmontaje Saque el depósito presionando la tecla que hay en él. (Figura 1 y 2) Presione el botón rojo para que el módulo aspiración salga automáticamente. (Figura 3) Figura 3 Dé...
- Página 9 Figura 5 Figura 6 antes. Montaje, desmontaje y limpieza de los cepillos del TanGO 310 Montaje y desmontaje del cepillo de limpieza principal y del cepillo de suelo. Tire de la palanca y levante la tapa, saque los cepillos de limpieza con la otra mano.
- Página 10 Para la limpieza del cepillo puede fijarse en las instrucciones de montaje y desmontaje. Montaje, desmontaje y limpieza de las ruedas del TanGO 310 Quite los dos tornillos de cada rueda derecha e izquierda con el destornillador. (Figura 1) Figura 1 Saque las ruedas izquierda y derecha y limpielas con un cepillo.
- Página 11 Limpie los sensores y la ventana frontal de infrarrojos con un algodón o un paño suave. El sensor de detección de paredes está en la parte central del paragolpes del TanGO 310, mientras que los sensores de detección de escaleras están en la parte baja del robot. (Imagen)
- Página 12 Debería comprobar el código del mando y del Robot cuando los cambie, antes del primer uso o por mantenimiento. Compruebe que el mando y el TanGO tienen suficiente batería, apague el robot, presione OK en el mando durante más de 4 segundos y vuelva a encender el Robot sin soltar OK. Cuando el Robot haya pitado dos...
- Página 13 Presione de nuevo la tecla y el Robot se parará. Esta función no se puede memorizar. Presione la tecla, y el TanGO 310 limpiará una pequeña zona a fondo(con la velocidad Modo Spot preseleccionada). Presione de nuevo la tecla y el Robot se parará. Esta función no se puede memorizar..
- Página 14 Presione la tecla [ ]repetidas veces para pasar de una velocidad a otra. La velocidad V Selección de velocidad elegida se guardará y se usará en los distintos programas de limpieza. 1． Encienda el Robot, y presione la tecla on/off del Robot para el funcionamiento normal del aspirador.
- Página 15 Robot y sin obstáculos. Conector cargador Es el conector del cargador a la base automática del Robot TanGO 310. Debe introducir correctamente el cargador al enchufe y retirar el cable del enchufe para que no obstaculice al Robot.
- Página 16 Robot para cargar la batería. (Figura) Presione la tecla DOCK en el control remoto si quiere cargar el TanGO 310 y el aspirador buscará automáticamente la base de carga si está a una distancia adecuada. Presione cualquier tecla en el panel o las teclas POWER OFF y DOCKING del control remoto cuando el robot está...
- Página 17 LED de potencia El LED de potencia parpadeará cada 8 segundos hasta que se agote la batería después de seleccionar la opción de bajo, medio y alto, y el Robot TanGO 310 funciona normalmente. Abra la caja de la batería antes de usarla, compruebe los electrodos positivos y negativos, y coloque las baterías 2x”D”en ...
- Página 18 Robot y de la pared virtual. Instalación de la pared virtual del TanGO 310 Sitúe la pared virtual a la entrada de la habitación o en el comienzo de las escaleras.
- Página 19 Almacenaje Guarde el Robot Aspirador TanGO 310 en un lugar seco y con buena ventilación. Problemas frecuentes y soluciones El Robot aspirador no funciona o no limpia bien. 1. Compruebe que el robot esté encendido. 2. Compruebe que el depósito, el filtro y la entrada de están limpios y si el cepillo lateral funciona.
- Página 20 E006 Colisión derecha El frontal derecho está atascado y no puede girar. E007 Detector de pared El Robot Aspirador está atascado cerca de un obstáculo izquierdo E008 Detector de pared medio El Robot Aspirador está atascado cerca de un obstáculo. izquierdo E009 Depósito mal colocado...
- Página 21 TanGO España en el correo electrónico: SAT@TanGOrobot.es Especificaciones técnicas Modelo TanGO 310 Voltaje 14.4V Batería Batería recargable (el tiempo de carga es de 3 a 4 horas) Tiempo funcionamiento Entre 60 y 90 minutos Potencia <24W Temperatura de funcionamiento Entre 10℃...
