- Página 1 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 MANUAL DE INSTRUCCIONES ORIGINALES Soldadora inversora MIG-250 IPO Technik-Handels GmbH Otto-Lilienthal-Str. 4 88046 Friedrichshafen Alemania W: www.ipotools.es E: info@ipotools.es...
- Página 2 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 Gracias por comprar nuestra máquina de soldar. Antes de usar el producto, lea y siga cuidadosamente las instrucciones y las instrucciones de seguridad. TABLA DE CONTENIDOS MEDIDAS DE SEGURIDAD ..................... 3 INFORMACIÓN TÉCNICA ....................6 CONDICIONES DE FUNCIONAMIENTO Y ENTORNO DE TRABAJO ......
- Página 3 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 ¡Estimado cliente! Gracias por elegir comprar nuestra máquina de soldar. Lea atentamente las instrucciones para un uso seguro y un funcionamiento sin problemas del dispositivo. ¡Siga estrictamente las instrucciones para un trabajo seguro! MEDIDAS DE SEGURIDAD Precaución: El uso inadecuado de cualquier máquina de soldar puede provocar...
- Página 4 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 combustibles durante la soldadura. El vestido debe estar seco, limpio, no muy suelto y sin cortes ni bolsillos. Los zapatos deben estar cerrados, altos. Es obligatorio el uso de guantes, gorro, mascarilla protectora y delantal de cuero. Los zapatos bajos, los vestidos de fibra hechos a mano y los guantes cortos no son adecuados para soldar .

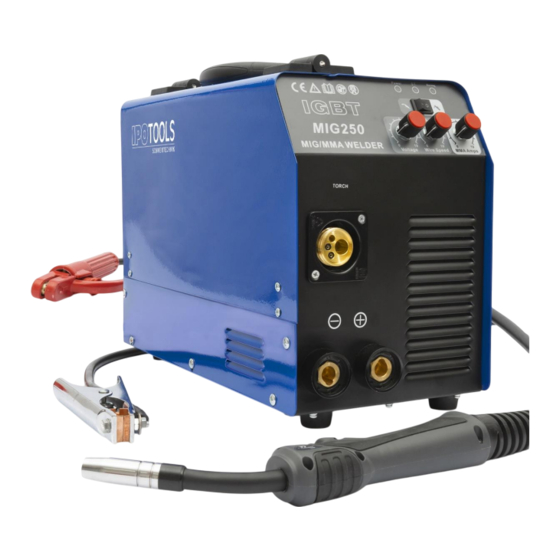

- Página 5 ¡En caso de accidente, desconecte inmediatamente el enchufe del cable de conexión! PROPÓSITO Y USO IPOTOOLS MIG250 es una máquina de soldar con dos funciones de soldadura. Puedes usarlo para MMA DC+ y MIG/MAG DC+. ¡Cualquier otro uso puede poner en peligro la seguridad del soldador o dañar el dispositivo! ¡Este dispositivo solo debe utilizarse de...
- Página 6 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 INFORMACIÓN TÉCNICA CA230V 50/60Hz Voltaje de entrada Abra el circuito de voltaje Peso aproximado. 15,6kg Clase de aislamiento IP21S Dimensiones aprox. ( LxAnxAl ) 410x215x310mm Refrigeración por ventilador Enfriamiento artes marciales mixtas corriente de soldadura...
- Página 7 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 CONDICIONES DE FUNCIONAMIENTO Y ENTORNO DE TRABAJO 1. Condiciones de operación: • Voltaje, fuente de voltaje: CA 220 V/230 V/240 V, • Frecuencia: 50/60 Hz, • Puesta a tierra fiable. 2. ambiente de trabajo •...
- Página 8 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 PANEL DE CONTROL Descripción del panel de control y de la parte delantera y trasera del aparato: • Descripción de la parte delantera y trasera del panel de control en el dispositivo • La conexión de gas, el interruptor de encendido y el cable de alimentación se encuentran en la parte trasera 1.
- Página 9 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 9. Luz 10. Luz de advertencia 11. Interruptor de encendido/apagado 12. Cable de conexión 13. Suministro de gas de protección contra incendios 14. Ventilador 15. Puesta a tierra de seguridad 16. Impulsión de alambre de soldadura 17.
- Página 10 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 MÉTODOS DE SOLDADURA Soldadura MIG • Conectar la antorcha MIG al enchufe EURO 7 • Conecte el cable de tierra al enchufe 6 con polaridad negativa. • Conecte la botella de gas a la conexión de gas 13 en la parte trasera del dispositivo usando una válvula reductora usando una manguera de gas adecuada...
- Página 11 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 Ajustes a) Regulador de soldadura: Dependiendo del grosor del material, ajuste el cable a la altura correcta - botón 4. Comience en la mitad del valor y después de algunos intentos sentirá que está configurando el valor ideal correcto.
- Página 12 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 Tenga en cuenta que es fundamental utilizar gases limpios (p. ej., argón) al soldar acero inoxidable. El ajuste de la corriente de soldadura se puede ajustar de la misma manera que para la soldadura de acero.
- Página 13 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 SOLUCIÓN DE PROBLEMAS Solución Defecto Causa - Sin función 1. Microfusible defectuoso 1. Reemplace el micro 2. Conexión de red fusible: 2,5 A (3,15 A) incorrecta 2. Haga que un especialista compruebe la conexión...
- Página 14 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 - Alimentación de 1. Presión incorrecta en el 1. Establezca la presión rodillo de alimentación alambre irregular correcta (el rollo de alambre 2. La guía de alambre en el debe motor de alimentación no La mano se puede está...
- Página 15 MANUAL DE INSTRUCCIONES Máquina de soldadura MIG-250 - Electroválvula defectuosa, - Fuga constante de gas - Limpiar o sustituir la electroválvula cuerpo extraño en la - Fijar las abrazaderas de válvula manguera - La manguera no está apretada - No hay alimentación de...
