BEGA 84 446 Instrucciones De Uso

17.22 · Modificaciones técnicas reservadas · Con riserva di modifiche tecniche · Technische wijzigingen voorbehouden
!

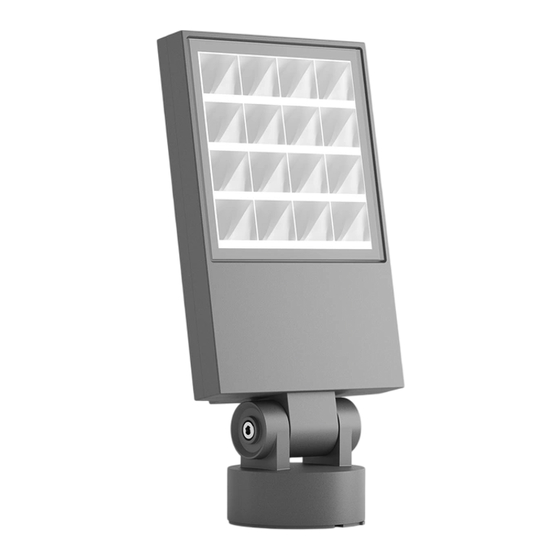

Proyector de potencia RGBW
Proiettore ad alta potenza RGBW
Groot vermogen schijnwerper RGBW
25 25
unten
bottom
dessous
67 67
Ø 100 Ø 100
Instrucciones de uso
Aplicación
Proyector de potencia para la mezcla aditiva de
colores RGBW con caja de montaje.
Para ello recomendamos el uso de
componentes del sistema BEGA DALI.
Descripción del producto
La luminaria está compuesta de aluminio de
inyección, aluminio y acero inoxidable
Tecnología de recubrimiento BEGA Unidure
Color grafito o plata
Cristal de seguridad con estructura óptica
Superficie del reflector de aluminio puro
BEGA Vortex Optics ® .
Ángulo de rotación del proyector 350°
Área de giro -90°/+90°
Caja de montaje con 2 agujeros de fijación
ø 4,8 mm · Distancia 67 mm
2 entradas de cables para el cableado continuo
del cable de conexión de ø 7-10,5 mm,
máx. 5 G 1,5@
Terminal de conexión 2,5@
con dispositivo de enchufe
Conexión de puesta a tierra
BEGA Ultimate Driver
®
Fuente de alimentación LED
220-240 V x 0/50-60 Hz
DC 176-264 V
con posibilidad de control DALI (DT8,
RGBWAF, xy)
Entre los cables de red y los conductores de
control existe un aislamiento básico
BEGA Thermal Control ®
Regulación térmica temporal de la potencia de
la luminaria para la protección de componentes
sensibles a altas temperaturas sin desconectar
la luminaria
Clase de protección I
Tipo de protección IP 65
Estanca al polvo y protegida contra chorros
de agua
Resistencia contra impacto IK07
Protección contra los choques
mecánicos < 2 julios
r – Distintivo de seguridad
c – Símbolo de conformidad
Superficie expuesta al viento: 0,06 m²
Peso: 3,3 kg
Este producto contiene fuentes de luz de las
clases de eficiencia energética F
Ø 4,8
Istruzioni per l'uso
Applicazione
Proiettore ad alta potenza per una mescolanza
additiva dei colori RGBW con scatola di
montaggio.
A tal fine consigliamo di utilizzare il BEGA DALI
componente di sistema.
Descrizione del prodotto
Apparecchio in fusione di alluminio,
alluminio e acciaio inox
Tecnologia di rivestimento BEGA Unidure
®
Colore grafite o argento
Vetro di sicurezza con struttura ottica
Superficie riflettore in alluminio puro
BEGA Vortex Optics
Intervallo di rotazione del proiettore 350°
Settore di orientamento -90°/+90°
Scatola di montaggio con 2 fori di fissaggio
ø 4,8 mm · Distanza 67 mm
2 ingressi cavi per cablaggio passante del cavo
di allacciamento ø 7-10,5 mm,
max. 5 G 1,5@
Morsetto 2,5@ con presa a spina fissan
Collegamento conduttore di protezione
BEGA Ultimate Driver
Alimentatore LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Comandabile DALI (DT8, RGBWAF, xy)
Fra la linea della rete e quelle di comando è
presente un isolamento principale
BEGA Thermal Control
Regolazione termica temporanea della
potenza degli apparecchi per la protezione di
componenti sensibili alle temperature, senza
spegnere l'apparecchio.
Classe di isolamento I
Protezione IP 65
Stagno alla polvere e protetto da getti d'acqua
Protezione antiurto IK07
Protezione contro urti meccanici < 2 Joule
r – Marchio di controllo
c – Simbolo di conformità
Superficie esposta al vento: 0,06 m²
Peso: 3,3 kg
Questo prodotto contiene sorgenti luminose
delle classi di efficienza energetica F
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
175 175
Gebruiksaanwijzing
Toepassing
Schijnwerper voor additieve kleurmenging
RGBW met montagedoos.
Hiervoor adviseren wij de toepassing van de
BEGA DALI-Systeemcomponenten.
Productbeschrijving
Het armatuur bestaat uit gegoten aluminium,
aluminium en edelstaal
Coatingtechnologie BEGA Unidure
®
Kleur grafiet of zilver
Veiligheidsglas met optische structuur
Reflectoroppervlak van aluminium
® . BEGA Vortex Optics
Draaibereik van de schijnwerper 350°
Zwenkbereik -90°/+90°
Montagedoos met 2 bevestigingsgaten
ø 4,8 mm · afstand 67 mm
2 kabelinvoeren voor doorvoerbedrading van
de aansluitkabel ø 7 - 10,5 mm,
max. 5 G 1,5@
Aansluitklem 2,5@
met stekkerverbinding
Aardaansluiting
®
BEGA Ultimate Driver
LED-netdeel
220-240 V x 0/50-60 Hz
DC 176-264 V
DALI-regelbaar (DT8, RGBWAF, xy)
Tussen net- en stuurkabels is een basisisolatie
aanwezig
®
BEGA Thermal Control
Tijdelijke thermische regeling van het armatuur
voor de bescherming van temperatuurgevoelige
bouwdelen zonder de armatuur uit te schakelen
Veiligheidsklasse I
Classificatie IP 65
Stofdicht en beschermd tegen spuitwater
Stootvastheid IK07
Bescherming tegen mechanische
stoten < 2 joule
r – Veiligheidssymbool
c – Symbool overeenkomstig richtlijn
Europese Unie
Aan wind blootgestelde oppervlakte: 0,06 m²
Gewicht: 3,3 kg
Dit product bevat lichtbronnen met energie-
efficiëntieklasse F
84 446
r
IP 65
55
90° 90°
®
® .
®
®
1 / 3
