Manuales relacionados para Greenheiss GH-LI 4.8 PLUS
Resumen de contenidos para Greenheiss GH-LI 4.8 PLUS

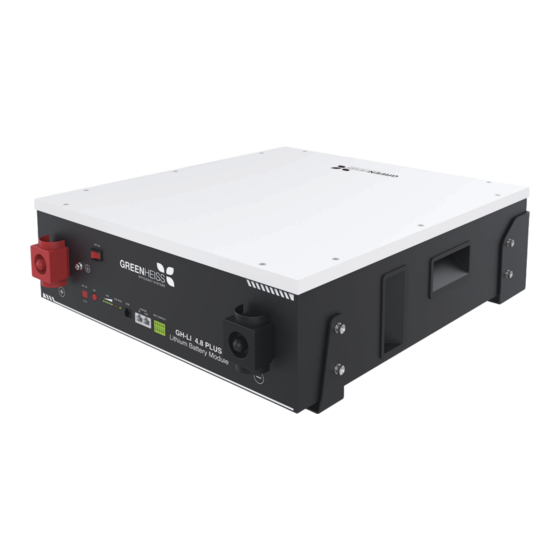

- Página 1 GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato Manual de uso...
- Página 3 Este manual presenta la batería GH-LI 4.8 PLUS de GREENHEISS. Por favor, lea este manual antes de instalar la batería y siga las instrucciones durante el proceso de instalación. Si tiene cualquier duda, póngase en contacto con GREENHEISS de inmediato para recibir ayuda.
- Página 4 4) No está permitido conectar la batería directamente a la red. 5) El BMS integrado en la batería está diseñado para 48VDC; NO conecte las baterías en serie. MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 5 5) En caso de incendio, solo se puede utilizar un extintor de polvo seco, está prohibido el uso de extintores líquidos. 6) La apertura, reparación o desmontaje de la batería quedan reservados al personal de GREENHEISS o a personas autorizadas por la empresa.
- Página 6 1.5 Equipos de seguridad Se recomienda usar el siguiente equipo de seguridad cuando se trabaje con estas baterías: Guantes aislantes Gafas de seguridad Zapatos de seguridad MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 7 útil. GREENHEISS GH-LI 4.8 PLUS tiene incorporado un sistema de administración de baterías BMS, el cual puede manejar y mo- nitorear la información de las celdas incluyendo voltaje, corriente y temperatura. Además, el BMS puede equilibrar la carga y descarga de las celdas para prolongar la vida útil del ciclo.
- Página 8 Dimensiones (mm) 504x563x155 Peso (kg) 0ºC~55ºC Carga Rango de temperatura de trabajo -20ºC~55ºC Descarga Rango de temperatura en almacenamiento -10ºC~35ºC Certificación TÜV / CE / UN38.3 Ciclo de vida >6.000 25ºC MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 9 Puerto de comunicación con conexión RJ45, soporte comunicación CAN/ RS485 (comunicación CAN por defecto). Se usa para comunicar el grupo de baterías con el inversor y permitirle obtener información sobre el estado de éste. Únicamente se conectará la batería principal al inversor. El puerto 485 no se utiliza con los inversores Greenheiss. _______________________________________________________________________________________________________________ 10.
- Página 10 Un estado especial de parpadeo de la luz ALM: cuando la comunicación entre las baterías se pierde o es anormal, todas las luces de SOC a RUN de la batería principal parpadearán juntas. significa luz verde siempre encendida significa luz roja siempre encendida Parpadeo: significa que la luz verde parpadea la luz roja parpadea MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 11 Coloque la posición de los ADD correctamente antes de encender las baterías, sino, se debe reiniciar la batería para que se actualice la configuración. Para obtener más información sobre las marcas de otros inversores compatibles con las baterías GH-LI 4.8 PLUS, póngase en contacto con Greenheiss a través de su página web www.greenheiss.com o directamente con su distribuidor.
- Página 12 Cuando la tensión total o cualquier célula de la batería alcanza el valor de protección durante la carga, la batería deja de car- garse. Cuando el voltaje total o una célula se recupera al rango de retorno nominal, la protección se desactiva. MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 13 72 horas, el dispositivo se pone en modo suspensión automáticamente. Precaución La corriente máxima de descarga de la batería debe ser superior a la corriente máxima de trabajo de la carga. MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 14 “GH KIT CABLES UNION BATERIAS LI 4,8KWH PLUS” para el conexionado entre módulos de baterías. Cada kit incluye dos cables de alimentación y un cable de comunicación. 250mm 210mm 210mm MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 15 La exposición frecuente a temperaturas extremas puede deteriorar el rendimiento y la vida útil de la batería. 4.3. Montaje Las baterías Greenheiss pueden ir montadas directamente apiladas una encima de otra mediante unos soportes adicionales. Estos soportes se venden por separado en kits para cada batería y denominados como “GH KIT MONTAJE PARA BATERIA LI 4,8KWH PLUS”.
- Página 16 3. Instale los tornillos delanteros y traseros de acuerdo a la posición de los agujeros. Apile en número necesario de baterías siguiendo el mismo procedimiento hasta un máximo de 8 baterías. MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 17 6N-m. A continuación, fije el soporte inferior de la batería y la parte inferior de la caja de la batería con tornillos M6. El par de apriete debe ser de 6N-m. MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 18 • Para más módulos en paralelo se harán agrupaciones máximas de 4 módulos para no sobrepasar la capacidad de los cables de fuerza. Para garantizar el funcionamiento correcto del sistema de baterías es muy importante realizar agrupaciones MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 19 A partir de 30 módulos en paralelo será necesario instalar un terminal CAN (de terminación de BUS) en el puerto CAN OUT libre de la última batería esclava. Con las baterías GH-LI 4.8 PLUS no hace falta instalar un HUB de comunicación. MANUAL DE USO...
- Página 20 • Compruebe si el indicador del inversor y la conexión de la batería (indicador de comunicación e indicador del estado de acceso a la batería) es normal. Si la luz indicadora no es normal, consulte el manual del inversor para averiguar la causa o póngase en contacto con el distribuidor. MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 21 • Se debe instalar una protección entre el banco de baterías y el inversor para proteger la seguridad del sistema. • La instalación y el manejo del sistema se deben ajustar a los reglamentos locales en materia de electricidad. MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 22 Si después de revisar los cuatro puntos anteriores no es posible localizar la avería, apague la batería y contacte con su distribuidor. MANUAL DE USO GH-LI 4.8 PLUS Batería de Litio-Ferrofosfato...
- Página 23 Si el conjunto de baterías se moja o sumerge en agua, impida que otras personas se acerquen a ella y, a continuación, póngase en contacto con GREENHEISS a través de su página web www.greenheiss.com o con su distribuidor para obtener asistencia técnica.
- Página 24 GH-LI 4,8 PLUS batería de Litio-Ferrofosfato Manual de uso...
