Manual de usuario del MotionCam (PhOD)

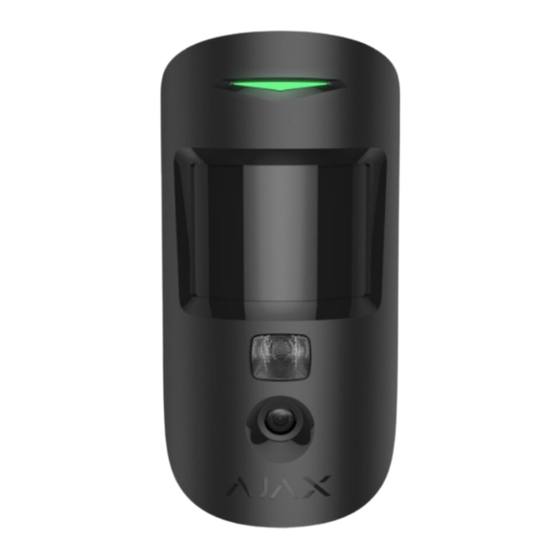

El MotionCam (PhOD) Fibra es un detector cableado de movimiento con
fotoverificación de alarmas y soporte para las funciones de Foto bajo demanda
y Foto por escenario. El dispositivo está diseñado para su instalación solo en
interiores. Detecta el movimiento a una distancia de hasta 12 metros. Ignora
las mascotas cuando está instalado y configurado correctamente.
Se requiere un hub Ajax para que el detector funcione. El MotionCam (PhOD) Fibra es
compatible con el
Malevich 2.15.2
señal de radio ocBridge Plus
El MotionCam (PhOD) Fibra funciona como parte del sistema Ajax,
intercambiando datos con el hub a través del protocolo seguro de
comunicación cableada Fibra. El alcance de comunicación cableada es de
hasta 2.000 m cuando se conecta a través del cable par trenzado U/UTP cat.5.
Fibra
Actualizado May 26, 2023
Hub Hybrid (2G)
y el
o posterior. No se proporciona la conexión a otros
,
ni a
uartBridge
Hub Hybrid (4G)
con la versión de firmware
.
OS
hubs repetidores de
,
Publicidad
Manuales relacionados para AJAX MotionCam Fibra Serie
Resumen de contenidos para AJAX MotionCam Fibra Serie
- Página 1 Detecta el movimiento a una distancia de hasta 12 metros. Ignora las mascotas cuando está instalado y configurado correctamente. Se requiere un hub Ajax para que el detector funcione. El MotionCam (PhOD) Fibra es compatible con el Hub Hybrid (2G)
- Página 2 El MotionCam (PhOD) Fibra es un dispositivo de la línea de productos cableados Fibra. Solo los partners acreditados de Ajax Systems pueden comprar, instalar y gestionar los productos Fibra. Comprar el MotionCam (PhOD) Fibra Elementos funcionales 1. Indicador LED. 2. Lente del detector de movimiento.
- Página 3 10. Entrada para la conexión del bloque de terminales. 11. Código QR con el ID del dispositivo. Se utiliza para vincular el dispositivo con un hub Ajax. 12. Bloque de terminales para la conexión del detector. 13. Agujeros para fijar los cables con lazos.
- Página 4 Todas las alarmas y eventos del MotionCam (PhOD) se registran en el historial de eventos de las apps Ajax. Las notificaciones contienen el nombre del hub, el nombre del dispositivo y la...
- Página 5 Más información sobre la función de Foto por escenario Cómo configurar la función de Foto por escenario Ajax Systems también tiene el detector que no admite las funciones de Foto bajo demanda y Foto por escenario. Este se llama MotionCam Fibra...
- Página 6 (si se ha tomado más de 1 foto). Puede establecer el número de fotos en las apps Ajax . Para ver las fotos recibidas, haga clic en la notificación correspondiente del MotionCam (PhOD) Fibra en el historial de eventos.
- Página 7 Puede ver todas las fotos de la serie animada fotograma por fotograma, haciendo clic en el icono en la parte inferior de la pantalla. Puede guardar la fotoverificación como vídeo o imágenes, haciendo clic en el icono de descarga. ...
- Página 8 Tiempo de entrega de las fotos El tiempo de entrega de una foto a las apps Ajax depende de la resolución de la imagen, de la intensidad de la señal Fibra y de la velocidad de conexión a Internet. Las señales de alarma se transmiten instantáneamente, independientemente de la configuración.
- Página 9 Por qué los detectores de movimiento reaccionan ante los animales y cómo evitarlo Transmisión de eventos a la CRA El sistema de seguridad Ajax puede transmitir alarmas a la app de monitorización PRO Desktop , así como a la central receptora de alarmas (CRA)
- Página 10 6. Desactivación forzada/activación del detector. 7. Alarma de pérdida/restablecimiento de la alimentación principal. Los dispositivos Ajax son direccionables, lo que significa que la app PRO Desktop y la CRA no solo reciben los eventos, sino también el tipo del dispositivo, el nombre y la ubicación (estancia, grupo) asignados a este. La lista de parámetros transmitidos puede variar según el tipo de la CRA y el...
- Página 11 Al diseñar un sistema Ajax para una instalación, siga estas recomendaciones El sistema de seguridad debe estar diseñado e instalado por profesionales. La lista de partners autorizados de Ajax está disponible aquí No instale el MotionCam (PhOD) Fibra 1. En exteriores. Esto podría dañar el detector.
- Página 12 Dispositivos en las apps Ajax indica la intensidad de la señal: Tres barras: intensidad de la señal excelente. Dos barras: intensidad de la señal buena. Una barra: intensidad de la señal baja; no se garantiza un funcionamiento estable.
- Página 13 Ángulo de visión horizontal del detector Ángulo de visión vertical del detector Al instalar el detector, haga el Test de zona de detección . El test permite comprobar el funcionamiento del dispositivo y determinar con precisión la zona en la cual el detector identifica el movimiento. Si es posible, tome un par de fotos en el lugar de instalación para asegurarse de que la cámara esté...
- Página 14 Al conectar múltiples dispositivos a la misma línea Fibra, asegúrese de que se conectan en serie, como se muestra en el diagrama. Los sistemas Ajax admiten dos topologías: en serie y en anillo. La conexión en anillo estará disponible en las próximas actualizaciones de OS Malevich.
- Página 15 Verificación por calculadora Para que pueda asegurarse de que el proyecto esté diseñado correctamente y que el sistema funcione en la práctica, hemos desarrollado la calculadora de alimentación Fibra . En la etapa de diseñar el sistema, la calculadora ayuda a comprobar la calidad de la comunicación y la longitud del cable para los dispositivos cableados Fibra con la configuración seleccionada.
- Página 16 . Durante la instalación, siga las reglas y los requisitos de las normas jurídicas sobre la seguridad eléctrica. Conectar el MotionCam (PhOD) Fibra al hub 1. Desactive la alimentación de las líneas en la app Ajax PRO . La función está disponible en el menú Líneas: Configuración Líneas...
- Página 17 o inferior). Si es necesario sacar el cable por la parte inferior o lateral, haga un agujero con cuidado en los lugares indicados en el diagrama utilizando un taladro a baja velocidad. 4. Si el detector no es el último dispositivo en la línea de conexión, prepare un segundo cable con antelación.
- Página 18 +24V: alimentación de 24 V⎓. A, B: terminales de señal. GND: tierra. 7. Si el detector es el último dispositivo en la línea y se utiliza la conexión en serie, instale un resistor de terminación en dos contactos. Conéctelo a los terminales de señal del MotionCam (PhOD).
- Página 19 9. Coloque el detector en el panel de montaje SmartBracket. 10. Habilite la alimentación de las líneas en la app Ajax PRO (Hub Configuración Líneas Alimentación de las líneas). Al encender el dispositivo, el LED verde se iluminará durante aproximadamente 1 segundo.
- Página 20 firmware OS Malevich 2.15.2 o posterior. Solo los partners verificados pueden añadir y configurar los dispositivos Fibra en las apps Ajax PRO Tipos de cuentas y sus permisos Antes de añadir un dispositivo 1. Instale la app PRO .
- Página 21 3. Asegúrese de que el hub esté encendido y tenga acceso a Internet a través de Ethernet y/o red móvil. Puede hacerlo en la app Ajax. 4. Asegúrese de que el hub esté desarmado y no se esté actualizando. Para ello, compruebe el estado del hub en la app Ajax.
- Página 22 La frecuencia de actualización de los estados de los dispositivos depende de la configuración de Fibra; el valor por defecto es de 36 segundos. El detector conectado al hub aparecerá en la lista de dispositivos del hub en la app Ajax.
- Página 23 (Hub Configuración Jeweller/Fibra). En el sistema Ajax, hay dos tests disponibles para el MotionCam (PhOD) Fibra: Test de intensidad de señal Fibra : para comprobar la intensidad y la estabilidad de la señal en el lugar de instalación del dispositivo.
- Página 24 El MotionCam (PhOD) ha sido desactivado debido a que se ha superado el número preestablecido de alarmas. Más información Estados Los estados muestran información sobre el dispositivo y sus parámetros de funcionamiento. Puede comprobar los estados del MotionCam (PhOD) en las apps Ajax: 1. Vaya a la pestaña Dispositivos...
- Página 25 2. Seleccione el MotionCam (PhOD) Fibra en la lista de dispositivos. Parámetro Significado Al hacer clic en , se abre una lista de fallos de funcionamiento del MotionCam (PhOD). Fallo de funcionamiento El campo solo se muestra si se detecta un fallo de funcionamiento.
- Página 26 Baja. Cargando. Error. Batería desconectada. La indicación de la carga de la batería en la línea Fibra se muestra con el icono Estado del interruptor antisabotaje que reacciona ante cualquier intento de arrancar el dispositivo de la superficie o desmantelar su carcasa: Abierta: el detector ha sido quitado del panel de montaje.
- Página 27 Tiempo de retardo al entrar en Modo Noche. El retardo al entrar (retardo de activación de la alarma) es el tiempo del que el usuario dispone para desarmar el sistema de seguridad después de entrar en las Retardo al entrar en Modo Noche, seg instalaciones.
- Página 28 Línea № está conectado el MotionCam (PhOD). Configuración Para cambiar la configuración del detector, en la app Ajax: 1. Vaya a la pestaña Dispositivos 2. Seleccione el MotionCam (PhOD) Fibra en la lista de dispositivos. 3. Vaya a la Configuración, haciendo clic en el icono 4.
- Página 29 El nombre de la estancia se muestra en el texto de los SMS y las notificaciones en el historial de eventos. Seleccionar el tiempo de retardo al entrar: de 5 a 120 segundos. El retardo al entrar (retardo de activación de la alarma) es el tiempo del que el usuario dispone para desarmar el sistema de Retardo al entrar, seg...
- Página 30 Cuando la función está deshabilitada, el indicador LED del detector no notifica las Indicación LED de alarmas alarmas y las activaciones del interruptor antisabotaje. El MotionCam (PhOD) tiene tres niveles de sensibilidad. La selección depende del tipo de instalación, de la presencia de posibles fuentes de falsas alarmas y de las especificaciones del área protegida: Bajo: no reacciona ante los animales de...
- Página 31 Serie de 2 fotos. Serie de 3 fotos. Serie de 4 fotos (solo disponible con resoluciones de 320 × 240 o 160 × 120). Serie de 5 fotos (solo disponible con resoluciones de 320 × 240 o 160 × 120). Se aplica a las fotos por alarma del MotionCam (PhOD) y las fotos por escenario.
- Página 32 MotionCam (PhOD). El menú permite crear un escenario, según el cual el detector tomará fotos cuando Escenarios otros dispositivos Ajax se activen. Más información Activa el modo Test de intensidad de señal Fibra del detector. El test permite comprobar la intensidad de la señal entre el hub y el detector a través del...
- Página 33 Desvincular dispositivo configuración. Configurar la función de Foto bajo demanda Un usuario con acceso a los ajustes de privacidad puede habilitar y configurar la función de Foto bajo demanda. Para habilitar la función en la app Ajax: Dispositivos Configuración Privacidad.
- Página 34 Cualquier usuario o un PRO con permisos de configuración del sistema puede crear y configurar un escenario. Para ello: 1. En las apps Ajax, seleccione el objeto si tiene varios. 2. Vaya a la pestaña Dispositivos y seleccione un detector con fotoverificación.
- Página 35 Indicación El indicador LED del MotionCam (PhOD) puede iluminarse en rojo o verde, dependiendo del estado del detector. 0:00 / 0:02 Indicación Evento Nota Se enciende en verde una vez al conectar la El detector está encendido. alimentación. Se enciende en verde El dispositivo detecta el durante Alarma de movimiento/activación del...
- Página 36 Cuando el detector identifica un fallo de funcionamiento (por ejemplo, se ha perdido la conexión a través del protocolo Fibra), se muestra un contador de fallos de funcionamiento en la app Ajax, en la esquina superior izquierda del icono del dispositivo.
- Página 37 2 años tras la compra. Si el dispositivo no funciona correctamente, póngase en contacto con el soporte técnico de Ajax primero. En la mayoría de los casos, los problemas técnicos se pueden resolver de forma remota.
