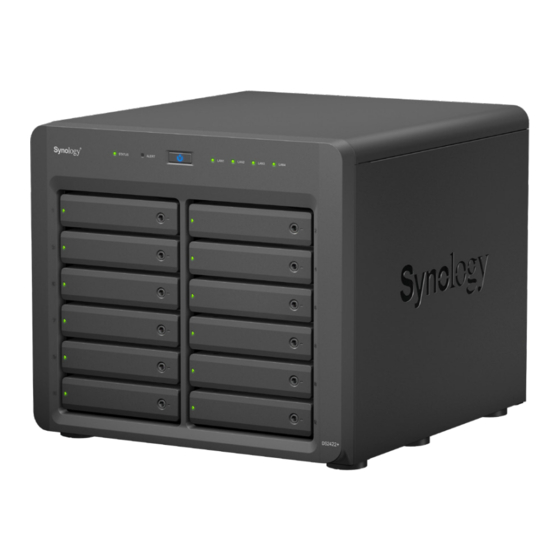

- Página 1 Synology NAS DS2422+ Guía de instalación del hardware...
- Página 2 Capítulo 2: Configuración del hardware Herramientas y piezas para la instalación de los componentes Instalación de discos Arrancar su Synology NAS Agregar un módulo de memoria en Synology NAS Instalar tarjetas complementarias PCIe Capítulo 3: Mantenimiento del sistema Sustituir el ventilador del sistema Capítulo 4: Instalar DSM en Synology NAS...
- Página 3 Capítulo Antes de comenzar Gracias por comprar este producto Synology. Antes de configurar su nuevo Synology NAS, compruebe el contenido de la caja para asegurarse de que ha recibido los siguientes elementos. Asegúrese también de leer detenidamente las instrucciones de seguridad para evitar lesionarse o dañar su Synology NAS.
- Página 4 Synology Puerto de expansión NAS aquí. Puerto LAN Conecte aquí los cables de red. Para obtener más información acerca de la unidad de expansión de Synology compatible con su Synology NAS, visite www.synology.com. 4 Capítulo 1: Antes de comenzar...
- Página 5 Modos e indicadores LED del sistema Modos y definiciones del sistema Hay 7 modos de sistema en Synology NAS. Los modos del sistema y sus definiciones son los siguientes: Modo de sistema Definición Synology NAS se está encendiendo y realizando la inicialización del hardware, como Encendido el restablecimiento del hardware o la inicialización de la BIOS.
- Página 6 • Entrar en hibernación y, a continuación, salir de la hibernación: DSM preparado para su uso > Hibernación > DSM preparado para su uso • Apagar Synology NAS: DSM preparado para su uso > Apagando > Apagado • Fallo de alimentación con SAI conectado: DSM preparado para su uso >...
- Página 7 Sin red Observación: 1 Vuelva a reiniciar el Synology NAS o introduzca de nuevo los discos y ejecute la herramienta de diagnóstico del fabricante de las unidades HDD/SSD para comprobar su estado. Si puede iniciar sesión en DSM, vuelva a realizar una prueba de S.M.A.R.T. para analizar las unidades. Si continúa sin resolver el problema, póngase en contacto con el servicio de soporte técnico de Synology para obtener ayuda.
- Página 8 • Basic • JBOD • RAID 0 • RAID 1 Tipo de RAID compatible • RAID 5 • RAID 6 • RAID 10 • Synology Hybrid RAID • FCC Clase B • CE Clase B • UKCA • BSMI Clase B Certificación de agencias...
- Página 9 Piezas de repuesto www.synology.com/products/spare_parts Visite si necesita sustituir los ventiladores del sistema, las bandejas de discos o las fuentes de alimentación. Nombre de modelo Imagen Descripción Bandeja de discos Bandeja de unidad de 3,5"/2,5" (tipo D6) con bloqueo Ventilador del sistema 120*120*25...
- Página 10 Instrucciones de seguridad Manténgase alejado de la luz solar directa y de productos químicos. Garantice un entorno estable sin cambios bruscos de temperatura o humedad. Coloque la unidad con el lado adecuado hacia arriba en todo momento. Mantenga la unidad alejada de líquidos. Antes de limpiar el equipo, desconecte el cable de alimentación.
- Página 11 Herramientas y piezas para la instalación de los componentes Prepare las herramientas y las piezas siguientes antes de configurar su Synology NAS: • Un destornillador (solo para discos de 2,5") • Al menos una unidad SATA de 3,5" o 2,5" (visite www.synology.com/compatibility...
- Página 12 3 Cargue los discos en las bandejas de discos. • Para unidades de 3,5": Retire los paneles de fijación de los laterales de la bandeja de discos. Coloque los discos en la bandeja de discos. A continuación, inserte los paneles de fijación para inmovilizar el disco en su sitio.
- Página 13 5 Vuelva a presionar el tirador dentro del panel frontal hasta que oiga un clic para asegurarse de que la bandeja de la unidad de disco duro está en su lugar. 6 Introduzca la llave de la bandeja del disco duro en la cerradura, gire la llave hacia la derecha (hasta la posición "I") para bloquear el tirador de la bandeja del disco duro y a continuación retire la llave.
- Página 14 1 Utilice el cable LAN para conectar el Synology NAS a su conmutador, enrutador o concentrador. 2 Conecte un extremo del cable de alimentación de CA al puerto de alimentación de su Synology NAS. Conecte el otro extremo a la toma de corriente.
- Página 15 32 GB Para instalar el módulo de memoria 1 Para apagar su Synology NAS, pulse el botón de encendido y manténgalo pulsado hasta que escuche un pitido. Desconecte todos los cables de su Synology NAS para impedir posibles daños. 2 Quite el panel lateral: a Quite los 2 tornillos ubicados en la parte posterior del Synology NAS.
- Página 16 • Sujete el módulo de memoria por los bordes y evite tocar los conectores dorados. • Synology no ofrecerá servicio de soporte técnico ni la garantía del producto en su totalidad si se utiliza un módulo de memoria de un fabricante distinto a Synology para la actualización de la memoria.
- Página 17 Para quitar el módulo de memoria 1 Siga los pasos del 1 al 2 de la sección "Para instalar el módulo de memoria" para apagar su Synology NAS, desconecte los cables y luego quite la cubierta. 2 Empuje las palancas situadas en los laterales del módulo de memoria hacia fuera. El módulo de memoria se liberará...
- Página 18 Instalar tarjetas complementarias PCIe Su Synology NAS cuenta con una tarjeta de expansión PCI Express que le permite instalar una interfaz de red 10 GbE o Gigabit para la expansión de puerto LAN. Debe sustituir el soporte largo (adecuado para PC) de la tarjeta de interfaz de red por uno corto antes de instalar la tarjeta en su Synology NAS.
- Página 19 3 Extraiga la protección de la ranura de expansión PCIe: a Vuelva a colocar su Synology NAS de modo que la parte superior quede orientada hacia su cuerpo con las bandejas de discos a la derecha. b Tire del clip que hay encima de la protección de la ranura de expansión PCIe en la dirección que se muestra a continuación.
- Página 20 b Presione con firmeza y de manera uniforme con dos dedos para empujar hacia abajo la tarjeta y el soporte. c Empuje el clip hacia atrás para fijar la tarjeta que acaba de introducir. Observación: Asegúrese de que los conectores estén totalmente insertados. En caso contrario, es posible que la interfaz de red no funcione correctamente.
- Página 21 Mantenimiento del sistema Sustituir el ventilador del sistema Si el ventilador de refrigeración de la parte posterior del Synology NAS está averiado, siga los pasos indicados a continuación para quitar y sustituir el ventilador averiado por uno nuevo. 1 Apague el Synology NAS y quite el cable de alimentación.
- Página 22 Asegúrese de tirar hacia afuera de los 6 pasadores del nuevo módulo antes de acoplar el módulo en su Synology NAS y, a continuación, vuelva a colocarlos en su sitio para fijar el módulo del ventilador. 22 Capítulo 3: Mantenimiento del sistema...
- Página 23 3 Introduzca una de las siguientes en la barra de direcciones de su explorador: find.synology.com synologynas:5000 4 Web Assistant se iniciará en su explorador de Internet. Buscará y encontrará el Synology NAS en la red local. instalado. El estado del DS2422+ debería ser...
- Página 24 Sección 3. Copia de seguridad. Puede realizar un número considerable de copias del Software con fines de copia de seguridad y archivado solamente. Sección 4. Actualizaciones. El software que le proporcione Synology o se ponga a su disposición en el sitio web de Synology en www.synology.com...
- Página 25 CLUF se resolverá exclusiva y finalmente mediante arbitraje realizado por tres árbitros neutrales según los procedimientos de la Ley de Arbitraje y de las normas de aplicación relacionadas de país en al cual se organizó Synology Inc. En tales casos, el arbitraje se limitará exclusivamente al conflicto entre Usted y Synology. El arbitraje, o cualquier parte del mismo, no se consolidará...
- Página 26 CLUF permanecerá vigente. Sección 21. Contrato completo. Este CLUF establece el contrato íntegro entre Usted y Synology con respecto al Software y a la materia aquí tratada y reemplaza a cualquier otro contrato anterior y contemporáneo, sea escrito u oral. Ninguna enmienda, modificación o renuncia de ninguna de las cláusulas del presente CLUF será...
- Página 27 (C) "Producto reacondicionado" hace referencia a todos los productos de Synology que hayan sido reacondicionados por la filial de Synology o por un distribuidor o comercial autorizado de Synology, sin incluir los que se venden "tal cual" o "sin garantía".
- Página 28 Producto no conforme de acuerdo con la Sección 3.4 y tras la validación por parte de Synology de que dicho Producto no se adecúa a la garantía. Antes del envío del Producto reacondicionado a los Clientes, estos habrán verificado que cumplen estrictamente con los estándares...
- Página 29 Sección 4. Limitaciones de responsabilidad 4.1 Fuerza mayor. Synology no se responsabilizará, ni se considerará que infringe o incumple esta Garantía si se retrasa o no realiza lo que requiere la presente Garantía como resultado de cualquier causa o condición fuera de su control razonable (incluyendo, a modo enunciativo, cualquier acto u omisión por parte del Cliente).
- Página 30 árbitro único, y se limitará únicamente al conflicto entre el Cliente y Synology. El arbitraje, o cualquier parte del mismo, no se consolidará con ningún otro arbitraje y no se realizará para toda una clase o para una acción de clase. El arbitraje tendrá...
- Página 31 FCC Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Página 32 この装置は、クラス B 機器です。この装置は、住宅環境で使用することを 目的 としていますが、この装置がラジオやテレビジョン受信機に近接して使 用され ると、受信障害を引き起こすことがあります。 取扱説明書に従って正しい取り扱いをして下さい。 VCCI 一 B...
