Manual de instrucciones
to que desea modificar, incrementándolo o
decrementándolo mediante las teclas
. El rango permitido es de 5.00MHz a
8.50MHz:
En caso de no tener ningún dígito seleccio-
nado la unidad incrementa y decrementa
por "pasos":
Mono • 6.50 => 6.50 MHz
• 6.60 => 6.60 MHz
Estéreo • 7.02 => 7.02 MHz
• 7.38 => 7.38 MHz
• 7.56 => 7.56 MHz
• 7.74 => 7.74 MHz
• 7.92 => 7.92 MHz
Los parámetros de los menús extendidos se
posicionan automáticamente al cambiar de
frecuencia según corresponde a mono/esté-
reo.
5.2.- MENÚS EXTENDIDOS
Pulsando la tecla durante más de tres
segundos se accede a los menús extendi-
dos del dispositivo:

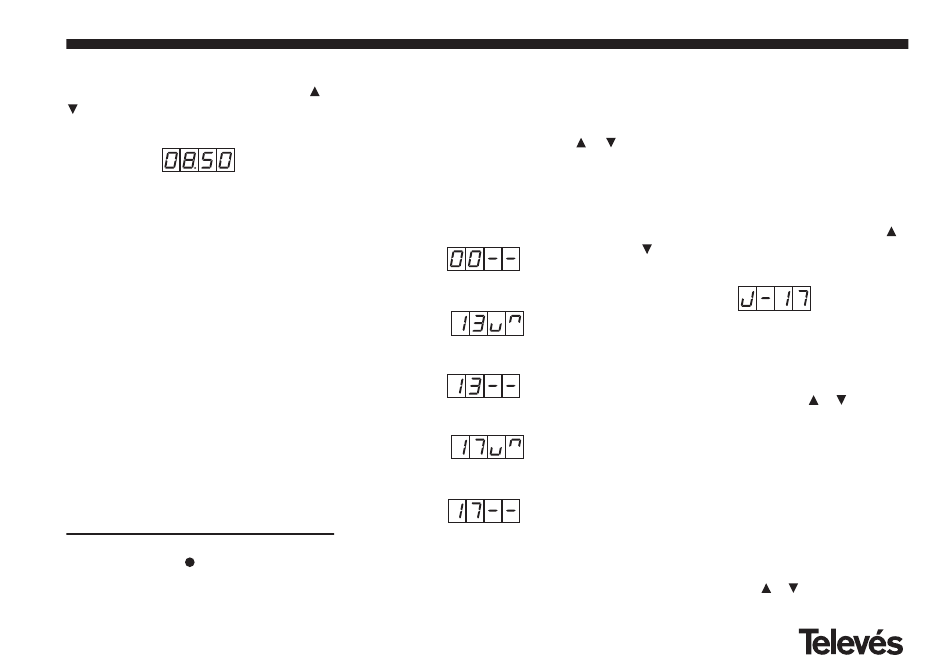

a.- Alimentación del LNB
y
El siguiente menú extendido es el modo de
alimentación del LNB y selección de tono
de 22 KHz. Existen 5 posibles opciones,
seleccionables mediante las teclas
que permiten escoger la tensión de alimen-
tación del LNB a través de la entrada de
señal del módulo, así como la habilitación
del tono de 22 KHz:
LNB no alimentado. Sin tono
LNB alimentado a 13V. Tono activado
LNB alimentado a 13V. Tono desactivado
LNB alimentado a 17V. Tono activado
LNB alimentado a 17V.Tono desactivado
14
Nota:
Si usa un conversor tipo Quatro, se reco-
mienda alimentarlo por cada una de las posi-
bles salidas que se utilicen, programando y
activando, en los correspondientes módulos,
y ,
la tensión de 13V y tono desactivado.
b.- Deénfasis FM
El siguiente menú que aparece es el de
selección deénfasis. Mediante las teclas
permite escoger entre 50µ, 75µ, J17, PANd
(Wegener-Panda) ó OFF.
c.- Ancho de banda demodulado
El siguiente menú permite seleccionar el
ancho de banda de la subportadora de
audio. Mediante las teclas
seleccionar las opciones b130, b180, b200,
b280, b380, b500, AUTO correspondientes
a los anchos de banda de 130kHz, 180kHz,
200kHz, 280kHz, 380kHz, 500kHz y selec-
ción automática respectivamente .
d.- Modo de video
El siguiente menú que aparece es el modo
de vídeo. Permite escoger el modo de fun-
cionamiento en Normal, Invertido o Test
mediante las teclas
SAT-RF
y
y se puede
y
.
