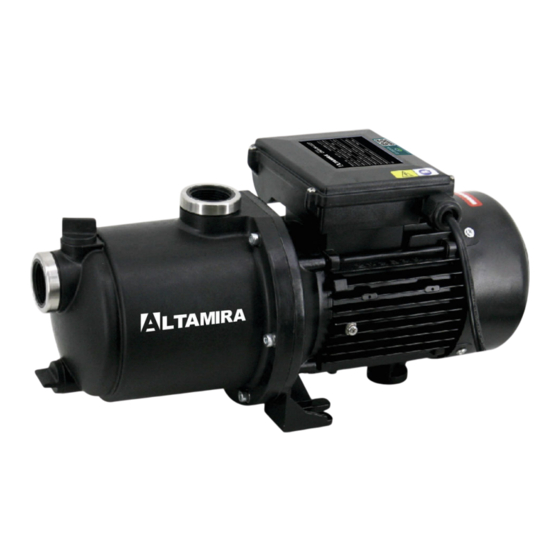

- Página 1 SERIE ONIX MOTOBOMBA CENTRÍFUGA MULTIETAPAS V1.0 04/11/2023...
- Página 2 Conserve en un lugar seguro este manual para futuras consultas. Copyright © 2023 ALTAMIRA® La información contenida en este documento puede cambiar sin previo aviso.
- Página 3 Tabla de contenidos 1. INTRODUCCIÓN ....................... 4 2. ADVERTENCIAS DE SEGURIDAD ..................4 3. INSTALACIÓN ........................5 RECOMENDACIONES DE INSTALACIÓN ..............5 3.1. DIAGRAMA DE INSTALACIÓN PARA APLICACIÓN DE MOTOBOMBA DE REFUERZO ........................6 3.2. TUBERÍA DE SUCCIÓN ..................7 3.3.
- Página 4 1. INTRODUCCIÓN Las motobombas ONIX están fabricadas para funcionar con agua limpia, NO agresiva, líquidos no explosivos y sin partículas sólidas a una temperatura máxima de 50⁰C. Los materiales con que se fabrican estas motobombas aseguran un buen funcionamiento y un excelente desempeño.
- Página 5 3. INSTALACIÓN • El lugar en donde se vaya a instalar la motobomba debe estar bien ventilado y alejado de fuentes de calor (por ejemplo: calderas, rayos directos del sol), libre de inundaciones, etc. • La longitud de la tubería de succión, debe ser lo más corta posible, pero su diámetro debe ser el suficiente, recomendamos que al menos la tubería sea del mismo diámetro que la succión o del diámetro inmediato superior.
- Página 6 NOTA Por regla general cuando la tubería de succión es más larga a 10 metros o la altura de aspiración es mayor a 4 metros, el diámetro de la tubería de succión debe ser mayor que la del orificio de succión de la bomba. 3.1.
- Página 7 3.2. TUBERÍA DE SUCCIÓN El diámetro de la tubería de succión debe ser por lo menos igual al diámetro de la succión de la motobomba, pero es más recomendable, instalar un diámetro inmediato superior. Por ejemplo, si la bomba tiene un diámetro de succión de 1”, se recomienda instalar una tubería de succión de 1.25” de diámetro.
- Página 8 3.4. CONEXIÓN ELÉCTRICA • Revise que el voltaje a suministrar sea el adecuado con respecto a los datos de la placa del motor. • Asegúrese que el calibre del cable de alimentación sea el adecuado, y de esta manera pueda obtener un estable suministro eléctrico.
- Página 9 5. PUESTA EN MARCHA • Si el equipo va a ser conectado por primera vez o se reconecta luego de un período de tiempo sin haber funcionado, el equipo debe cebarse. • Desenrosque el tapón de purga y llene el sistema con agua limpia hasta alcanzar el nivel del tubo de aspiración.
- Página 10 6. MANTENIMIENTO Y LIMPIEZA ATENCIÓN Las motobombas deben ser operadas por personal calificado. La motobomba requiere de un mantenimiento preventivo programado. Se recomienda realizar limpieza, revisar la firmeza y correcta conexión de todos los elementos de la instalación periódicamente para incrementar la vida útil y desempeño.
- Página 11 7. POSIBLES FALLAS, CAUSAS Y SOLUCIONES Falla Causa Solución • Compruebe que el voltaje de • El voltaje de alimentación no alimentación sea el que se menciona en es el correcto. La motobomba no la placa de datos de la motobomba. funciona •...
