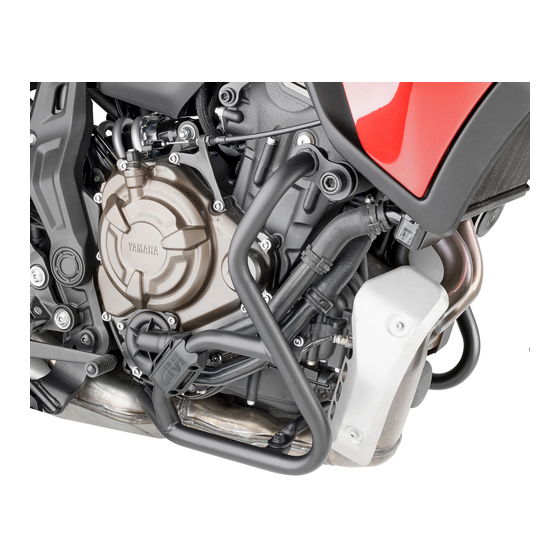

PARAMOTORE SPECIFICO - SPECIFIC ENGINE GUARD - PARE-CARTER SPECIFIQUE - SPEZIFISCHER STURZBÜGEL - DEFENSA DE MOTOR ESPECÍFICA - PARAMOTOR ESPECÍFICO
N° Descrizione/Description
Paramotore - Engine Guard
1
Pare-carter - Sturzbuegel
Defensa De Moto - Paramotor
Ponte - Bridge - Pont
2
Brücke - Puente – Ponte
Vite - Screw - Vis - Schraube
3
Tornillo - Parafuso
Vite - Screw - Vis - Schraube
4
Tornillo - Parafuso
Vite - Screw - Vis - Schraube
5
Tornillo - Parafuso
Rondella Inox - Stainless Steel Washer
6
Rondelle Inox -Rostfreie Unterlegscheibe Aus Stahl
Arandela Inox - Arruela Lisa De Aço Inox
Rondella Inox - Stainless Steel Washer
7
Rondelle Inox -Rostfreie Unterlegscheibe Aus Stahl
Arandela Inox - Arruela Lisa De Aço Inox
Rondella spaccata - Split washer
8
Scheibe - Rondelle fendue
Arandela seccionada - Arruela Dentada
Distanziale - Spacer - Entretoise - Distanzstueck
9
Distanciador - Espaçador
Distanziale - Spacer - Entretoise - Distanzstueck
10
Distanciador - Espaçador
Componenti Originali - Original Parts
11
Parties Originales - Original Bauteile
Componentes Originales - Componentes Originais
IT_Paramotore progettato in modo tale da non essere il primo elemento a toccare terra con il veicolo in configurazione originale. Rilevamenti effettuati con veicolo aggiornato
EN_ Engine guard designed so that it is not the first element to touch the ground with the vehicle in its original configuration.Analysis conducted with updated vehicle
DE_ Sturzbügel, der so konstruiert ist, dass er nicht als erstes Element den Boden berührt, wenn das Fahrzeug in Originalkonfiguration ist. Messungen mit zum 14.04.2023
FR_ Pare-carter conçu de manière à ne pas être le premier élément à toucher le sol avec le véhicule dans sa configuration d'origine. Enquêtes réalisées avec véhicule mis à
ES_ Defensa de motor diseñado de tal manera que no sea el primer elemento en tocar tierra con el vehículo en la configuración original. Mediciones efectuadas con el
PT_ Protetor de motor elaborado para não ser o primeiro elemento a tocar o piso com o veículo na configuração original. Vistorias realizadas com veículo atualizado
En caso de que el fijador de roscas se encuentre presente en los tornillos originales, colocarlo nuevamente en el montaje del accesorio.
©Copyright 29/05/2023 LF-Rev00
TN2148B - KN2148B
YAMAHA TRACER 700
IT_ Si raccomanda di fare eseguire il montaggio ad un meccanico qualificato.
Nel caso in cui sulle viti originali sia presente del frenafiletti, ripristinarlo durante il montaggio dell'accessorio.
EN_ We recommend fitting by a qualified mechanic.
If there is threadlocker on the original screws, use threadlocker when mounting the accessory.
DE_ Wir empfehlen, dass die Montage von einem Fachmechaniker durchgeführt wird.
Falls sich auf den Originalschrauben Schraubensicherungsklebstoff befand, sollte dieser auch bei der Montage des Zubehörs wieder
FR_ Il est recommandé de faire le montage par un mécanicien qualifié.
Si du frein filet est présent sur les vis d'origine, l'appliquer également lors du montage de l'accessoire.
ES_ Se recomienda realizar el montaje por un mecanico cualificado.
PT_ Recomendamos a fixação por um mecânico qualificado
Se houver trava rosca nos parafusos originais, inserir novamente durante a montagem do acessório.
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
(2020/2023)
Caratteristiche/Features
-
-
TCES M12x90
TE M10x40 Passo 1,25mm
TBEI M8x18
Foro Ø8mm/ Esterno Ø14mm/ Sp.0,3mm
Foro Ø10mm Sp. 1mm
Ø8mm
-
Ø30x50 Foro 12,5mm
-
al 14/04/2023
at 14/04/2023.
aktualisiertem Fahrzeug durchgeführt
jour au 14/04/2023
vehículo actualizado al 14/04/2023
em 14/04/2023
aufgetragen werden.
Codice/Code Quantità/Quantity
TN2148BDXV
2 (Right:Left)
TN2148BSXV
GNB3067V
1290TCES
1040TES
818TBEI
805RONX
101RON
Z1060
V918
C30L50F12,5ALT
-
1
2
2
2
2
4
2
2
2
-
1/6
