Manual del operario
Inspecciones

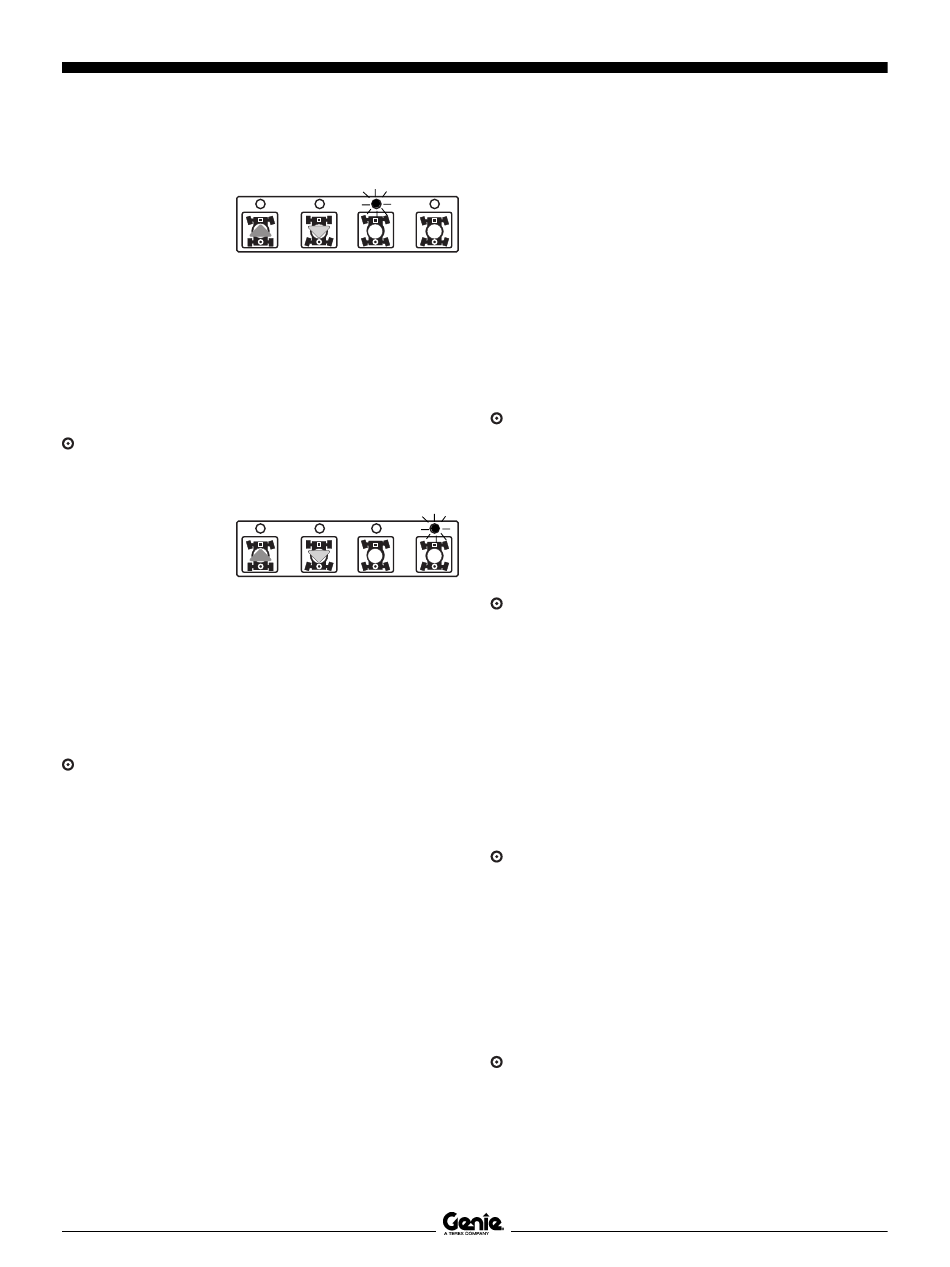

43 Pulse el botón de
modo de dirección
y seleccione la
dirección diagonal.
44 Pise el conmutador de pedal.
45 Mueva lentamente la palanca de control de
dirección/desplazamiento en la dirección que
indica el triángulo azul del panel de control, O
presione el pulsador oscilante en la misma
dirección.
Resultado: todas las ruedas deberán girar en la
dirección que indican los triángulos azules del
chasis motriz.
46 Pulse el botón de
modo de dirección
y seleccione el
giro coordinado.
47 Pise el conmutador de pedal.
48 Mueva lentamente la palanca de control de
dirección/desplazamiento en la dirección que
indica el triángulo azul del panel de control, O
presione el pulsador oscilante en la misma
dirección.
Resultado: las ruedas del extremo cuadrado
deberán girar en la dirección que indican los
triángulos azules del chasis motriz. Las ruedas
del extremo circular deberán girar en la dirección
que indican los triángulos amarillos del chasis
motriz.
36
Cuarta edición • Primera impresión
Comprobación de la dirección (modelos con
dirección en 2 ruedas)
49 Pise el conmutador de pedal.
50 Presione el pulsador oscilante situado en la
parte superior de la palanca de control de
desplazamiento en la dirección que indica el
triángulo azul del panel de control, O BIEN
mueva lentamente la palanca de control de
dirección/desplazamiento en la misma dirección.
Resultado: las ruedas direccionales deberán
girar en la dirección que indican los triángulos
azules del chasis motriz.
51 Presione el pulsador oscilante en la dirección
que indica el triángulo amarillo del panel de
control, O BIEN mueva lentamente la palanca
de dirección/desplazamiento en la misma
dirección.
Resultado: las ruedas direccionales deberán
girar en la dirección que indican los triángulos
amarillos del chasis motriz.
Comprobación del desplazamiento y los frenos
52 Pise el conmutador de pedal.
53 Desplace lentamente la palanca de control de
dirección/desplazamiento en la dirección
indicada por la flecha azul del panel de control
hasta que la máquina comience a moverse;
luego devuelva la palanca a la posición central.
Resultado: la máquina deberá moverse en la
dirección señalada por la flecha azul del chasis
motriz y luego detenerse bruscamente.
54 Desplace lentamente la palanca de control de
dirección/desplazamiento en la dirección
indicada por la flecha amarilla del panel de
control hasta que la máquina comience a
moverse; luego devuelva la palanca a la
posición central.
Resultado: la máquina deberá moverse en la
dirección señalada por la flecha amarilla del
chasis motriz y luego detenerse bruscamente.
Nota: Los frenos deben ser capaces de detener la
máquina en cualquier pendiente por la que pueda
subir.
Z-80/60 N.° de pieza 133093SP
