5.2.2. Montaje en sala técnica
Para instalación en sala técnica, el variador se puede montar con una cubierta adicional (IP20).
El variador debe montarse en posición vertical. Debe ser fijado con los anclajes diseñados a tal
fin para evitar cualquier movimiento. Las inductancias de entrada (CHOKE) que se envían junto
con el variador deben montarse verticalmente en un lateral del variador para asegurar su
funcionamiento correcto. Nunca deben ser instaladas alineadas con el variador, ni debajo ni
encima. Esta restricción pretende evitar que los cables de potencia se creucen o que se reduzca
la refrigeración. La longitud máxima de los cables entre las bobinas y el variador debe ser de 3m.
La conexión de las inductancias debe hacerse con pletinas de aluminio, cobre noquielado o
cobre pero siempre usando pasta de contacto para prevenir contra la corrosiónentre el aluminio y
el cobre. La fijación por tornillo entre las pletinas de conexión y el terminal de aluminio de las
inductancias debe protegerse contra la humedad aplicando vaselina en el cabezal del tornillo, la
tuerca y la arandela.

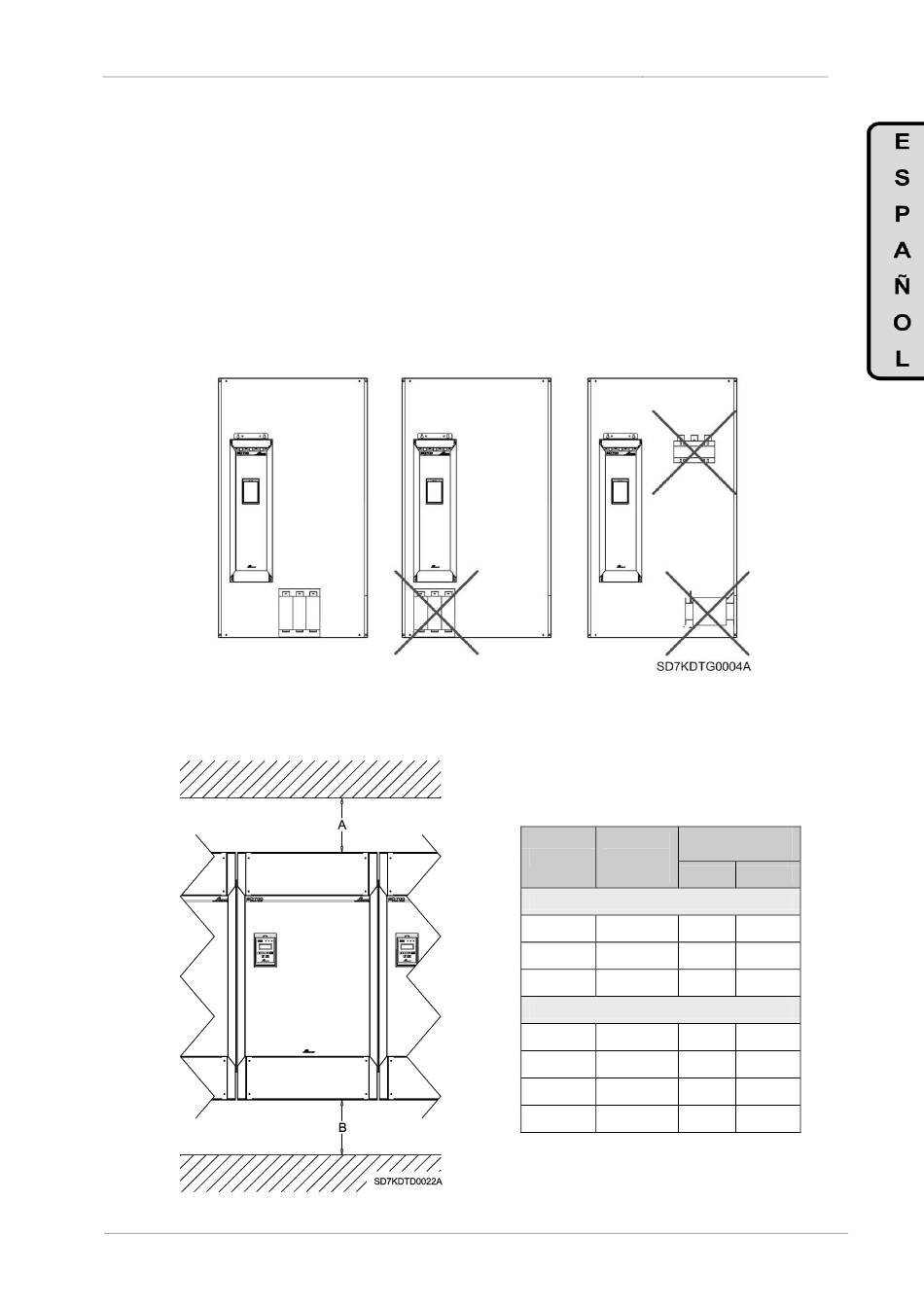

Figura 5.7 Distancias mínimas verticales
Figura 5.6 Posicionamiento de las Inductancias
SD700 KOMPAKT
DISTANCIA
RANGO DE
MÍNIMA (mm)
TALLA POTENCIA
(kW)
A
230VAC
1 63-75 100
2 100-140 145
3 185-220 190
380-690VAC
1 110-150 145
2 160-250 190
3 315-400 290
4 450-630 390
INSTALACIÓN MECÁNICA
B
100
145
145
145
145
240
240
25
