Descargar este manual
WRD

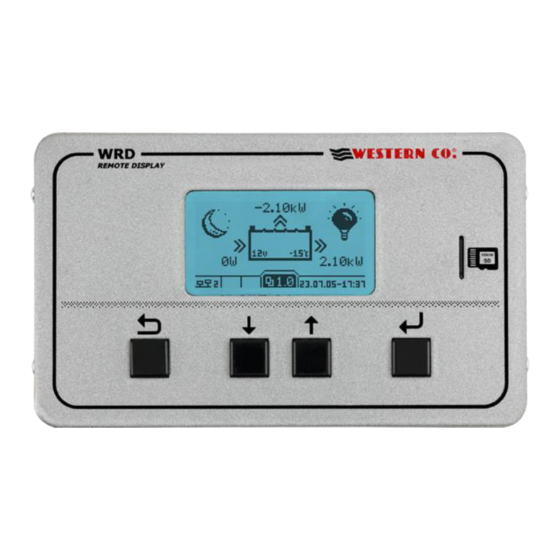

Remote display for WESTERN WRD SYSTEM
Manuale utente
User manual
Manuel de l'utilisateur
Manual del usuario
Benutzerhandbuch
IT
EN
FR
ES
DE

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Western WRD

  • Página 1 Remote display for WESTERN WRD SYSTEM Manuale utente User manual Manuel de l’utilisateur Manual del usuario Benutzerhandbuch...

  • Página 3: Manuale Utente

    PV, contatori di energia, logger data ed eventi. Dal WRD si possono eseguire tutte le impostazioni di Setup per ogni singolo regolatore WRMxx connesso e/o battery monitor WBM. Tramite il WBM è possibile Contenitore metallico IP20 gestire dei contatti relazionati allo stato di carica dell’accumulatore per...

  • Página 4: Descrizione Generale

    5) Verificare l’intero funzionamento scorrendo le videate. È riconoscibile se un WRM30+ è controllato da remoto (da WRD) se, sul display del WRM30+, il contorno della batteria lampeggia ogni ~3sec. Il WBUS ha come bus fisico la RS485, per cui vanno collegati necessariamente e correttamente i due poli A e B, mentre il polo GND è bene lasciarlo scollegato.
  • Página 5 8.0 WBUS CONFIG. dove devono essere specificati gli indirizzi dei dispositivi connessi al WBUS, per facilitare l'operazione è disponibile un comando di autoconfigurazione che rileva l'hardware connesso. In base alla configurazione impostata, il WRD visualizza le informazioni e può eseguire i suoi algoritmi sfruttando le risorse disponibili. Le videate di ciascuna configurazione sono descritte di seguito.

  • Página 6: Navigazione Menu

    Manuale utente Navigazione Menu: La navigazione tra le varie videate è molto semplice e intuitiva. Il WRD ha due ambienti di visualizzazione (Fig.2): l'ambiente principale MAIN, composto da 6 videate dove si monitora il funzionamento del sistema; l'ambiente d'impostazione SETUP, composto da 6 videate + 5 in ADV. SETUP dove vengono impostati i setting per il funzionamento.

  • Página 7: Caratteristiche Elettriche

    Manuale utente CARATTERISTICHE ELETTRICHE DESCRIPTION PAR. VALUE U.M. Nominal battery voltage 12 / 24 / 48 autodetect Supply voltage range 10 ÷ 64 Vbatt Self consumption Operating temperature -10 ÷ +40 (°C) Tamb Max cable section terminal (Power and RS485) Weight Dimension LWH 160 x 95 x 27...
  • Página 8 Manuale utente OPZIONI DI FISSAGGIO: Fig.5 - Opzioni di fissaggio...
  • Página 9 Piattaforma IoT di monitoraggio e controllo remoto Il WRD, attraverso la connessione a internet e la tecnologia IoT, comunica con il server remoto e trasmette i dati di funzionamento. Registrandosi e facendo il login sull'interfaccia web client WRM MONITOR, è possibile interagire con il proprio impianto modificandone le impostazioni e, allo stesso tempo, monitorare il proprio sistema energetico.
  • Página 10 I regolatori WRMxx, parallelabili fino a un massimo di 8, provvedono a eseguire la carica della batteria. (vedi specifico manuale di prodotto per maggiori dettagli). Il WRD permette di configurare in maniera collettiva i parametri più comuni di tutti i WRMxx nel menu Setup 7.0, mentre lo effettua singolarmente nel menu Setup 8.2.: •...
  • Página 11 I regolatori WRMxx, parallelabili fino a un massimo di 8, provvedono a eseguire la carica della batteria. (vedi specifico manuale di prodotto per maggiori dettagli). Il WRD permette di configurare in maniera collettiva i parametri più comuni di tutti i WRMxx nel menu Setup 7.0, mentre lo effettua singolarmente nel menu Setup 8.2.: •...

  • Página 12: Potenza Di Carica Da Pv

    Manuale utente Videate Principali: Configurazione con WRD + WBM + WRMxx (1..8) MENU 1.0 Flusso di corrente Potenza batteria +IN/-OUT +IN/-OUT (Flash se fuori range) (Flash se fuori range) rilevazione Giorno/Notte Stato Out Load (Flash se OVL o LB) Potenza di carica...

  • Página 13: Tabla De Contenido

    Manuale utente Configurazione con WRD + WBM + WRMxx (1..8) MENU 3.0 Tensione di batteria corrente di carica potenza di carica (Flash se fuori range) da PV da PV Variabili Fotovoltaico Potenza di Batteria IN/OUT Variabili Battery (Flash se fuori range)

  • Página 14: Menu Di Setup

    Manuale utente Menu di Setup: Configurazione con WRD + WBM + WRMxx (1..8) MENU 7.0 Elenco visualizzato: Valore: Valori impostabili e descrizioni: Settings: Batt.Type: Pb Seal/ WBM SB: Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C : Impostazione per operare con batteria di tipo Pb Flood (acido libero).

  • Página 15: Menu 7.2

    Info: uSD CARD FAT12/16/32) and calcola lo spazio libero sulla File SYS: FAT32 uSD. free space: 3772MB FIND WRD*.* : legge ed elenca uno alla volta i file Info: Find WRD*.* mostrando nome, dimensione e data WRDEVENT.LOG 27kB dell'ultimo aggiornamento. Al termine mostra "END LIST".
  • Página 16 Manuale utente Configurazione con WRD + WBM + WRMxx (1..8) MENU 7.3 Elenco visualizzato: Valore: Valori impostabili e descrizioni: Item: Value: OFF; ON : Disabilita/Abilita la connessione al cloud per CONNECTION trasferimento dei dati al server. Enable DHCP : OFF; ON : Disabilita/Abilita la funzione DHCP.

  • Página 17: Advanced Setup

    Manuale utente Configurazione con WRD + WBM + WRMxx (1..8) MENU 7.4 Elenco visualizzato: Valore: Valori impostabili e descrizioni: Network param.: status: OFF-LINE OFF-LINE; ON-LINE : stato corrente della conness. cloud IP : 192.168.100.067 indirizzo IP corrente. sNM: 255.255.255.000 sottomaschera di rete corrente.
  • Página 18 Manuale utente Configurazione con WRD + WBM + WRMxx (1..8) MENU 8.0 Elenco visualizzato: Valore: Valori impostabili e descrizioni: Device: Address: AutoConf: RUN : avvia la procedura automatica per rilevare gli indirizzi dei dispositivi connessi. WBMonitor : 00; 33 : Indirizzo WBUS del dispositivo WBM.
  • Página 19 Manuale utente Configurazione con WRD + WBM + WRMxx (1..8) MENU 8.1 Elenco visualizzato: Valore: Valori impostabili e descrizioni: WBM SETUP: WBM SB: Batt.Type: Pb Seal/ Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C : Impostazione per operare con batteria di tipo Pb Flood (acido libero).
  • Página 20 Manuale utente Configurazione con WRD + WBM + WRM30 (1..8) MENU 8.2 Elenco visualizzato: Valore: Valori impostabili e descrizioni: WRM30 SETUP: <1..8> seleziona il WRMxx da editare. VEoCharge: 14.40V Imposta la tenzione di fine carica: Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C : Impostazione per operare con batteria di tipo Pb Flood (acido libero).
  • Página 21 <0..FF> password per accedere al Technical Menu. *ATTENZIONE* Technical Menu è riservato per controlli di fabbrica. NOTE: - non presente in Configurazione WRD + WBM; - non presente in Configurazione WRD + WRMxx; - compare l'icona Lampada in Configurazione WRD + WRMxx;...

  • Página 22: Smaltimento Dei Rifiuti

    Il prodotto difettoso dovrà essere rispedito alla Western CO. Srl o a società delegata dalla Western CO. Srl a fare assistenza sul prodotto, a spese del cliente, assieme ad una copia della fattura di vendita, sia per la riparazione che la sostituzione garantita.

  • Página 23: Schemi Di Collegamento

    Manuale utente APPENDICE Schemi collegamento...
  • Página 24 Manuale utente Figura A1...
  • Página 25 Manuale utente Figura A2...
  • Página 26 Manuale utente Figura A3...
  • Página 27 Manuale utente Figura A4...
  • Página 28 Manuale utente Figura A5...
  • Página 29 Data logger on extractable μSD Master for WESTERN WRD WRD is a display and controller device that together with the proprietary SYSTEM bus WBUS is part of the WESTERN WRD SYSTEM, a complete and intelligent system for the production and storage of photovoltaic energy in stand-alone systems.

  • Página 30: General Description

    By setting in the setup menu 8.4 WRD -> Oper.Mode: 'MONITOR': you get the View mode. In this mode, the WRD does not control the charging and discharging of the system, but takes care only of displaying the parameters of the connected devices, can change the setup settings of the slaves, collects data and remotely displays them in the cloud.

  • Página 31: Configuration

    (storage monitoring, production, consumption on stand-alone systems) (1..8) Depending on the current hardware, the configuration must be set on the WRD. This operation is performed on the menu: 8.0 WBUS CONFIG. where the addresses of the devices connected to the device must be specified WBUS to facilitate the operation an auto configuration command is available that detects the connected hardware.

  • Página 32: Menu Navigation

    User manual Menu Navigation: Navigating through the various screens is very simple and intuitive. The WRD has two display environments (Pic.2): the main environment MAIN, consisting of six screens where the operation of the system is monitored; SETUP setting environment, consisting of 6 screens + 5 in ADV. SETUP where the settings for the operation are set.

  • Página 33: Mechanical Dimensions

    Manuale utente ELECTRICAL FEATURES DESCRIPTION PAR. VALUE U.M. Nominal battery voltage 12 / 24 / 48 autodetect Supply voltage range Vbatt 10 ÷ 64 Self consumption Operating temperature Tamb -10 ÷ +40 (°C) Max cable section terminal (Power and RS485) Weight Dimension LWH 160 x 95 x 27...
  • Página 34 Manuale utente FIXING OPTIONS: Pic.5 - Fixing options...
  • Página 35 IoT platform for monitoring and remote control The WRD, through the Internet connection and IoT technology, communicates with the remote server and transmits operating data. By registering and logging into the WRM MONITOR client web interface, it is possible to interact with the system by changing its settings and, at the same time, monitor its own energy system.
  • Página 36 The WRMxx controllers, which can be paralleled up to a maximum of 8, are used to charge the battery. (see dedicated product manual for more details). The WRD allows to collectively configuring the most common parameters of all the WRMxx in the Setup Menu 7.0, while it performs this individually in the Setup Menu 8.2.: •...
  • Página 37 The WRMxx controllers, which can be paralleled up to a maximum of 8, are used to charge the battery. (See dedicated product manual for more details). The WRD allows to collectively configuring the most common parameters of all the WRMxx in the Setup Menu 7.0, while it performs this individually in the Setup Menu 8.2.: •...

  • Página 38: Main Screens

    Manuale utente Main screens: Configuration with WRD + WBM + WRMxx (1..8) MENU 1.0 Current flow Battery power + +IN/-OUT IN/-OUT (Flash if out range) (Flash if out range) Night/Day detection Status Out Load (Flash if OVL or LB) PV charge power...
  • Página 39 Manuale utente Configuration with WRD + WBM + WRMxx (1..8) MENU 3.0 Battery voltage PV charge current PV charge power (Flash if out range) Photovoltaic variables Battery power IN/OUT Battery variables (Flash if out range) Load variables Load power n.Menu / Warning...

  • Página 40: Setup Menu

    Manuale utente Setup Menu: Configuration with WRD + WBM + WRMxx (1..8) MENU 7.0 List displayed: Value: Settable value and descriptions: Settings: Batt.Type: Pb Seal/ WBM SB: Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C : Setting to operate with Pb Flood type battery.
  • Página 41 FAT12/16/32) and calculates the free space on File SYS: FAT32 the card. free space: 3772MB FIND WRD*.* : read and list the files one at a time Info: Find WRD*.* by showing the name, size, and date of WRDEVENT.LOG 27kB the last update.
  • Página 42 Manuale utente Configuration with WRD + WBM + WRMxx (1..8) MENU 7.3 List displayed: Value: Settable value and descriptions: Item: Value: OFF; ON : Disable/Enable cloud connection to transfer CONNECTION data to the server. Enable DHCP: OFF; ON : Disable/Enable DHCP function.

  • Página 43: Advanced Setup

    Manuale utente Configuration with WRD + WBM + WRMxx (1..8) MENU 7.4 List Value: Settable value and descriptions: Network param.: status: OFF-LINE OFF-LINE; ON-LINE : current status of cloud connection. IP : 192.168.100.067 current device IP Address. sNM: 255.255.255.000 current subnet mask.
  • Página 44 Manuale utente Configuration with WRD + WBM + WRMxx (1..8) MENU 8.0 List displayed: Value: Settable value and descriptions: Device: Address: AutoConf: RUN : starts the procedure to automatically identify the connected devices. WBMonitor : 00; 33 : WBUS Address of the WBM device.
  • Página 45 Manuale utente Configuration with WRD + WBM + WRMxx (1..8) MENU 8.1 List displayed: Value: Settable value and descriptions: WBM SETUP: WBM SB: Batt.Type: Pb Seal/ Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C : Setting to operate with Pb Flood type battery.
  • Página 46 Manuale utente Configuration with WRD + WRM30 (1..8) MENU 8.2 List displayed: Value: Settable value and descriptions: WRM30 SETUP: <1..8> select the WRM30 to edit. VEoCharge: 14.40V Set the battery charge voltage: Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C : Setting to operate with Pb Flood type battery.
  • Página 47 <0..FF> password to access the Technical Menu. *CAUTION* Technical Menu is reserved for factory checks. NOTES: - not present in WRD + WBM Configuration; - not present in WRD + WRMxx Configuration; - the light bulb icon appears in the WRD + WRMxx Configuration;...

  • Página 48: Waste Disposal

    The defective product must be returned to Western Co. Srl or to the company delegated by Western Co to make product support, at customer’s expenses, together with a copy of the invoice both for repairing and warranty replacement.
  • Página 49 User manual APPENDIX Diagrams connection...
  • Página 50 User manual Picture A1...
  • Página 51 User manual Picture A2...
  • Página 52 User manual Picture A3...
  • Página 53 User manual Picture A4...
  • Página 54 User manual Picture A5...
  • Página 55 Enregistreur de données sur µSD amovible Maître pour WESTERN WRD Le WRD est un dispositif d'affichage et de contrôle qui, avec le bus SYSTEM propriétaire WBUS, fait partie du WESTERN WRD SYSTEM, un système complet et intelligent pour la production et l'accumulation d'énergie photovoltaïque dans des systèmes autonomes.

  • Página 56: Description Générale

    Réglage dans le menu de configuration 8.4 WRD -> Oper.Mode: 'MONITOR': le mode d'affichage est obtenu. Dans ce mode, le WRD ne contrôle pas la charge et la décharge du système, mais ne prend en charge que l'affichage des paramètres des périphériques connectés, il peut modifier les paramètres de configuration des esclaves, il collecte des données et les supprime dans le cloud.

  • Página 57: Configuration Du Système

    (surveillance du stockage, production, consommation sur des systèmes autonomes) (1..8) En fonction du matériel présent, la configuration doit être définie sur le WRD. Ceci est fait sur le menu: 8.0 WBUS CONFIG. où les adresses des périphériques connectés au WBUS doivent être spécifiées, pour faciliter le fonctionnement, une commande d'auto-configuration est disponible qui détecte le matériel connecté.

  • Página 58: Navigation Dans Le Menu

    Manuel utilisateur Navigation dans le menu: La navigation entre les différents écrans est très simple et intuitive. Le WRD a deux environnements d’affichage (Fig.2): l’environnement principal MAIN, composé de 6 écrans permettant de surveiller le fonctionnement du système; Environnement de configuration SETUP, composé de 6 écrans + 5 en ADV. SETUP où les réglages pour l'opération sont définis.

  • Página 59: Caractéristiques Électriques

    Manuel utilisateur CARACTÉRISTIQUES ÉLECTRIQUES DESCRIPTION PAR. VALEUR U.M. Tension nominale de la batterie 12 / 24 / 48 autodetect Gamme de tension d'alimentation Vbatt 10 ÷ 64 Auto consommation Températures de fonctionnement Tamb -10 ÷ +40 (°C) Section de câble max. (Alimentation et RS485) Poids Dimension LWH 160 x 95 x 27...

  • Página 60: Options De Fixation

    Manuel utilisateur OPTIONS DE FIXATION: Fig.5 - Options de fixation...
  • Página 61 Plateforme IoT pour la surveillance et le contrôle à distance Le WRD, via la connexion Internet et la technologie IoT, communique avec le serveur distant et transmet les données d'exploitation. En vous inscrivant et en vous connectant à l'interface du client Web WRM MONITOR, vous pouvez interagir avec votre système en modifiant les paramètres et en même temps surveiller votre système énergétique.
  • Página 62 Les régulateurs WRMxx, qui peuvent être mis en parallèle jusqu'à 8, permettent de charger la batterie. (voir le manuel spécifique du produit pour plus de détails). Le WRD vous permet de configurer collectivement les paramètres les plus communs de tous les WRMxx dans le menu Setup 7.0, tout en les effectuant individuellement dans le menu Setup 8.2: •...
  • Página 63 Les régulateurs WRMxx, qui peuvent être mis en parallèle jusqu'à 8, permettent de charger la batterie. (voir le manuel spécifique du produit pour plus de détails). Le WRD vous permet de configurer collectivement les paramètres les plus communs de tous les WRMxx dans le menu Setup 7.0, tout en les effectuant individuellement dans le menu Setup 8.2: •...
  • Página 64 Manuel utilisateur Écrans principaux: Configuration avec WRD + WBM + WRMxx (1..8) Puissance de la MENU 1.0 Flux de courant batterie +IN/-OUT +IN/-OUT Flash si hors gamme) (Flash si hors gamme) Détection Statut Hors nuit / jour charge (Flash si OVL ou LB)
  • Página 65 Manuel utilisateur Configuration avec WRD + WBM + WRMxx (1..8) Courant de charge Puissance de MENU 3.0 Voltage de batterie charge PV (Flash si hors gamme) Variables photovoltaïques Puissance de la batterie IN / OUT Variables de la batterie (Flash si hors gamme)

  • Página 66: Menu De Configuration

    Manuel utilisateur Menu de configuration: Configuration avec WRD + WBM + WRMxx (1..8) MENU 7.0 Liste affichée: Valeur: Valeur réglable et descriptions: Settings: Batt.Type: Pb Seal/ WBM SB: Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C : Réglage pour fonctionner avec une batterie de type Pb Flood type battery.
  • Página 67 (NONE, FAT12 / 16/32) et calcule l’espace File SYS: FAT32 disponible sur la carte. free space: 3772MB FIND WRD*.* : Lisez et répertoriez les fichiers Info: Find WRD*.* un par un en indiquant le nom, la taille et la WRDEVENT.LOG 27kB date de la dernière mise à...
  • Página 68 Manuel utilisateur Configuration avec WRD + WBM + WRMxx (1..8) MENU 7.3 Liste affichée: Valeur: Valeur réglable et descriptions: Item: Value: OFF; ON : Désactiver / Activer la connexion cloud pour le transfert données sur le serveur. CONNECTION Enable DHCP : OFF;...

  • Página 69: Advanced Setup

    Manuel utilisateur Configuration avec WRD + WBM + WRMxx (1..8) MENU 7.4 Liste affichée: Valeur: Valeur réglable et descriptions: Network param.: OFF-LINE; ON-LINE : état actuel de la connexion au cloud. status: OFF-LINE IP : 192.168.100.067 Adresse IP actuelle du périphérique.
  • Página 70 Manuel utilisateur Configuration avec WRD + WBM + WRMxx (1..8) MENU 8.0 Liste affichée: Valeur: Valeur réglable et descriptions: Device: Address: AutoConf: RUN : commence la procédure pour identifier automatiquement les appareils connectés WBMonitor : 00; 33 : Adresse WBUS du dispositif WBM.
  • Página 71 Manuel utilisateur Configuration avec WRD + WBM + WRMxx (1..8) MENU 8.1 Liste affichée: Valeur: Valeur réglable et descriptions: WBM SETUP: WBM SB: Batt.Type: Pb Seal/ Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C : Réglage pour fonctionner avec une batterie de type Pb Flood.
  • Página 72 Manuel utilisateur Configuration avec WRD + WBM + WRM30 (1..8) MENU 8.2 Liste affichée: Valeur: Valeur réglable et descriptions: WRM30 SETUP: <1..8> select the WRM30 to edit. VEoCharge: 14.40V Set the battery charge voltage: Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C : Setting to operate with Pb Flood type battery.
  • Página 73 * ATTENTION * Le menu technique est réservé aux contrôles d’usine. NOTE: - non présent dans la configuration WRD + WBM; - non présent dans la configuration WRD + WRMxx; - l'icône de la lampe apparaît dans la configuration WRD + WRMxx;...

  • Página 74: Garantie Légale

    être défectueux. Le produit défectueux doit être retourné à Western CO. Srl ou une société déléguée par Western CO. Srl fournit une assistance sur le produit, aux frais du client, ainsi qu'une copie de la facture de vente, à la fois pour la réparation et le remplacement garanti.
  • Página 75 Manuel utilisateur ANNEXE Schémas lien...
  • Página 76 Manuel utilisateur Figure A1...
  • Página 77 Manuel utilisateur Figure A2...
  • Página 78 Manuel utilisateur Figure A3...
  • Página 79 Manuel utilisateur Figure A4...
  • Página 80 Manuel utilisateur Figure A5...

  • Página 81: Pantalla Remota Para El Sistema Western Wrd

    Logger data (datos de registro) en µSD extraíble Máster para el SISTEMA El WRD es un dispositivo de pantalla y controlador que, junto con el bus WESTERN WRD propietario de WBUS, forma parte de WESTERN WRD SYSTEM, un sistema completo e inteligente para la producción y acumulación de energía fotovoltaica en sistemas independientes.

  • Página 82: Descripción General

    • En el menú: 7.1 DATE / TIME configurar el reloj y la zona horaria (Timezone). Es reconocible si un WRM30 + se controla de forma remota (desde WRD) si, en la pantalla del WRM30 +, el contorno de la batería parpadea cada ~ 3seg.

  • Página 83: Configuración Del Sistema

    (1..8) independientes) Dependiendo del hardware presente, la configuración debe establecerse en el WRD. Esto se hace en el menú: 8.0 WBUS CONFIG. donde se deben especificar las direcciones de los dispositivos conectados a WBUS, para facilitar la operación, hay disponible un comando de autoconfiguración que detecta el hardware conectado.

  • Página 84: Navegación Por El Menú

    Manual de usuario Navegación por el menú: La navegación entre las distintas pantallas es muy sencilla e intuitiva. El WRD tiene dos entornos de visualización (Fig.2): el principal entorno MAIN, que consiste en 6 pantallas donde se monitorea el funcionamiento del sistema;...

  • Página 85: Características Eléctricas

    Manual de usuario CARACTERÍSTICAS ELÉCTRICAS DESCRIPCIÓN PAR. VALOR U.M. Tensión nominal de la batería 12 / 24 / 48 autodetección Rango de tensión de alimentación Vbatt 10 ÷ 64 Autoconsumo Temperatura de servicio Tamb -10 ÷ +40 (°C) Máx sección de terminal del cable. (Alimentación y RS485) Peso Dimensión AAP...

  • Página 86: Opciones De Fijación

    Manual de usuario OPCIONES DE FIJACIÓN: Fig.5 - Opciones de fijación...

  • Página 87: Plataforma Iot Para Monitoreo Y Control Remoto

    Plataforma IoT para monitoreo y control remoto El WRD, a través de la conexión a Internet y la tecnología IoT, se comunica con el servidor remoto y transmite los datos operativos. Al registrarse e iniciar sesión en la interfaz de cliente web de WRM MONITOR, se puede interactuar con su sistema cambiando la configuración y, al mismo tiempo, controlar su sistema de energía.
  • Página 88 Los reguladores WRMxx, que pueden estar en paralelo hasta un máximo de 8, proporcionan la carga de la batería. (Consulte el manual del producto específico para más detalles). El WRD le permite configurar colectivamente los parámetros más comunes de todos los WRMxx en el menú de Setup 7.0, mientras lo realiza individualmente en el menú Setup 8.2.: •...

  • Página 89: Seleccionar Correctamente La Capacidad De La Batería (Ah), Para Que El Wbm Pueda Calcular

    Los reguladores WRMxx, que pueden estar en paralelo hasta un máximo de 8, proporcionan la carga de la batería. (Consulte el manual del producto específico para más detalles). El WRD le permite configurar colectivamente los parámetros más comunes de todos los WRMxx en el menú de Setup 7.0, mientras lo realiza individualmente en el menú Setup 8.2.: •...

  • Página 90: Pantallas Principales

    Manual de usuario Pantallas principales: Configuración con WRD + WBM + WRMxx (1..8) Energía de la batería MENU 1.0 Flujo de corriente + IN / -OUT +IN/-OUT (Parpadea si fuera de (Parpadea si fuera de rango) rango) Detección Estado Out Load día/noche...
  • Página 91 Manual de usuario Configuración con WRD + WBM + WRMxx (1..8) Voltaje de la batería Corriente de carga MENU 3.0 (Parpadea si fuera de Potencia de carga FV rango) Variables fotovoltaicas Corriente de la batería IN/OUT (Parpadea si fuera de Variables de la batería...

  • Página 92: Menú De Setup

    Manual de usuario Menú de Setup: Configuración con WRD + WBM + WRMxx (1..8) MENU 7.0 Lista Valor: Valores y descripciones configurables: Settings: Batt.Type: Pb Seal / WBM SB: Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C: Configuración para funcionar con batería tipo Pb Flood.
  • Página 93 File SYS: FAT32 free space: 3772MB FIND WRD *. * : Lea y enumere los archivos a la vez mostrando el nombre, el tamaño y la fecha de la última Info: Find WRD*.* actualización.
  • Página 94 Manual de usuario Configuración con WRD + WBM + WRMxx (1..8) MENU 7.3 Lista Valor: Valores y descripciones configurables: Item: Value: OFF; ON : Deshabilitar / Habilitar conexión de nube CONNECTION para transferir Enable DHCP : OFF; ON :Deshabilita / Habilita la función DHCP.

  • Página 95: Advanced Setup

    Manual de usuario Configuración con WRD + WBM + WRMxx (1..8) MENU 7.4 Lista Valor: Valores y descripciones Network param.: status: OFF-LINE OFF-LINE; ON-LINE : estado actual de la conexión a la nube. IP : 192.168.100.067 IP Address del dispositivo actual.
  • Página 96 Manual de usuario Configuración con WRD + WBM + WRMxx (1..8) MENU 8.0 Lista Valor: Valores y descripciones Device: Address: AutoConf: RUN : inicia el procedimiento para identificar automáticamente los dispositivos conectados. WBMonitor : 00; 33 : WBUS Address del dispositivo WBM.

  • Página 97: Tipo De Batería

    Manual de usuario Configuración con WRD + WBM + WRMxx (1..8) MENU 8.1 Lista mostrada: Valor: Valores y descripciones WBM SETUP: WBM SB: Tipo de batería: Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C : Seal / Configuración para funcionar con Pb Flood batería.
  • Página 98 Manual de usuario Configuración con WRD + WBM + WRM30 (1 ..8) MENU 8.2 Lista Valor: Valores y descripciones WRM30 SETUP: <1..8> selecciona el WRM30 para editar.> VEoCharge: 14.40V Ajuste el voltaje de carga de la batería: Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C : Configuración para funcionar con batería...
  • Página 99 NOTAS: : no está presente en la configuración WRD + WBM; : no está presente en la configuración de WRD + WRMxx; icono de la lámpara aparece en la configuración de WRD + WRMxx; : el...

  • Página 100: Garantía Legal

    El producto defectuoso debe ser devuelto a Western CO. Srl o una empresa delegada por Western CO. Srl que proporcionará asistencia sobre el producto, a cargo del cliente, junto con una copia de la factura de venta, tanto para la reparación como para el reemplazo garantizado.

  • Página 101: Anexo

    Manual de usuario ANEXO Esquemas conexión...
  • Página 102 Manual de usuario Figura A1...
  • Página 103 Manual de usuario Figura A2...
  • Página 104 Manual de usuario Figura A3...
  • Página 105 Manual de usuario Figura A4...
  • Página 106 Manual de usuario Figura A5...
  • Página 107 Hintergrundbeleuchtung Interne Uhr Datenlogger auf austauschbarer µSD Der WRD ist ein Anzeige- und Steuergerät, das zusammen mit dem Mastersystem für WESTERN proprietären WBUS-Bus Teil des WESTERN WRD SYSTEM ist, eines WRD SYSTEM vollständigen und intelligenten Systems zur Erzeugung und Speicherung von Photovoltaik-Energie in Inselsystemen.

  • Página 108: Anschlüsse Und Installation

    Einstellung im Setup-Menü 8.4 WRD -> Oper.Mode: 'MONITOR': Der Anzeigemodus wird aufgerufen. In diesem Modus steuert der WRD nicht das Laden und Entladen des Systems, sondern kümmert sich nur um die Anzeige der Parameter der angeschlossenen Geräte; kann die Slave-Setup-Einstellungen ändern; sammelt Daten und speichert sie in der Cloud.

  • Página 109: Konfiguration

    (Überwachung von Speicher, Produktion und Verbrauch auf eigenständigen Systemen) (1..8) Je nach vorhandener Hardware muss die Konfiguration am WRD vorgenommen werden. Dies erfolgt über das Menü: 8.0 WBUS CONFIG. , wobei die Adressen der an den WBUS angeschlossenen Geräte angegeben werden müssen. Zur Erleichterung der Bedienung steht ein Selbstkonfigurationsbefehl zur Verfügung, der die angeschlossene Hardware...
  • Página 110 Benutzerhandbuch Navigationsmenü: Die Navigation zwischen den verschiedenen Bildschirmen ist sehr einfach und intuitiv. Der WRD verfügt über zwei Anzeigeumgebungen (Abb.2): Die MAIN-Hauptumgebung, bestehend aus 6 Bildschirmen, in denen der Betrieb des Systems überwacht wird; Dir SETUP-Einstellungsumgebung, bestehend aus 6 Bildschirmen + 5 in ADV. SETUP, in dem die Einstellungen für den Vorgang festgelegt werden.

  • Página 111: Elektrische Eigenschaften

    Benutzerhandbuch ELEKTRISCHE EIGENSCHAFTEN BESCHREIBUNG PAR. WERT M-E. Nominale Batteriespannung 12 / 24 / 48 autodetect Versorgungsspannungsbereich Vbatt 10 ÷ 64 Eigenverbrauch Betriebstemperatur Tamb -10 ÷ +40 (°C) Max Kabelquerschnitt (Leistung und RS485) Gewicht Abmessungen LBH 160 x 95 x 27 (mm) Schutzart IP20...
  • Página 112 Benutzerhandbuch BEFESTIGUNGSOPTIONEN: Abb.5 - Befestigungoptionen...
  • Página 113 Benutzerhandbuch IoT-Plattform zur Überwachung und Fernsteuerung Der WRD kommuniziert über die Internetverbindung und die IoT-Technologie mit dem Remote-Server und überträgt die Betriebsdaten. Durch die Registrierung und Anmeldung an der WRM MONITOR-Webclient-Oberfläche können Sie mit Ihrem System interagieren, seine Einstellungen ändern und gleichzeitig Ihr Energiesystem überwachen. Insbesondere hat der Benutzer Zugriff auf die folgenden Funktionen: •...
  • Página 114 Die WRMxx-Regler, die bis zu 8 parallel geschaltet werden können, dienen zum Laden der Batterie. (Weitere Informationen finden Sie im jeweiligen Produkthandbuch.) Mit dem WRD können Sie die häufigsten Parameter aller WRMxx im Setup 7.0-Menü gemeinsam konfigurieren und im Setup 8.2-Menü einzeln ausführen: •...

  • Página 115: Beschreibung

    Die WRMxx-Regler, die bis zu 8 parallel geschaltet werden können, dienen zum Laden der Batterie. (Weitere Informationen finden Sie im jeweiligen Produkthandbuch). Mit dem WRD können Sie die häufigsten Parameter aller WRMxx im Setup 7.0-Menü gemeinsam konfigurieren und im Setup 8.2-Menü einzeln ausführen: •...
  • Página 116 Benutzerhandbuch Hauptbildschirmansichte: Konfiguration mit WRD + WBM + WRMxx (1..8) MENÜ 1.0 Stomfluß Batterieleistung +IN/-OUT +IN/-OUT (Blinkt ob out-Bereich) (Blinkt ob out-Bereich) Nacht/Tag Erkennung Status Aus Ladung (Blinkt ob ÜL o. SB) PV-Ladeleistung Lastleistung Statuszeile Batterietemper. Ladezustand ('?' ob noch nicht...
  • Página 117 Benutzerhandbuch Konfiguration mit WRD + WBM + WRMxx (1..8) MENÜ 3.0 Batteriespannung PV-Ladestrom PV-Ladeleistung (Blinkt ob out-Bereich) PV-Variablen Batterieleistung IN/OUT (Blinkt ob out-Bereich) Batterievariablen Verbrauchervariablen Verbraucherleistung n.Menü / Warnung Batterieleistung IN/OUT Verbraucherstrom (Blinkt ob out-Bereich) MENÜ 4.0 Innentemperatur PV- Eingang Hardware PV-Eingang (Blinkt ob über Temp.)
  • Página 118 Benutzerhandbuch Setup-Menü: Konfiguration mit WRD + WBM + WRMxx (1..8) MENÜ 7.0 Angezeigte Liste: Wert: Einstellbare Werte u. Beschreibungen Settings: Batt.Type: Pb Seal/ WBM SB: Flüssig.-Pb 14.80@25°C / 29.60@25°C / 59.20@25°C : Einstellung für den Betrieb mit einem Pb- Batterie mit flüssigem Elektrolyt.
  • Página 119 File SYS: FAT32 / 16/32) und berechnet den freien Speicherplatz auf der Karte free space: 3772MB FIND WRD*.* : Liest und listet die Dateien einzeln auf, Info: Find WRD*.* indem der Name, die Größe und das Datum der letzten WRDEVENT.LOG 27kB Aktualisierung angezeigt werden.
  • Página 120 Benutzerhandbuch Konfiguration mit WRD + WBM + WRMxx (1..8) MENÜ 7.3 Angezeigte Liste: Wert: Einstellbare Werte u. Beschreibungen: Item: Value: OFF; ON : Deaktiviert / Aktiviert die Cloud-Verbindung, CONNECTION um Daten auf den Server zu übertragen. Enable DHCP : OFF; ON : Deaktiviert/Aktiviert DHCP-Funktion.
  • Página 121 Benutzerhandbuch Konfiguration mit WRD + WBM + WRMxx (1..8) MENÜ 7.4 Angezeigte Liste Wert Einstellbare Werte u. Beschreibungen: Network param.: status: OFF-LINE OFFLINE; ONLINE : aktueller Status der Cloud-Verbindung. IP : 192.168.100.067 aktuelle Geräte-IP-Adresse. sNM: 255.255.255.000 aktuelle Subnetzmaske Gwy: 255.255.255.255 aktuelle Gateway-IP-Addresse.
  • Página 122 Benutzerhandbuch Konfiguration mit WRD + WBM + WRMxx (1..8) MENÜ 8.0 Wert: Einstellbare Werte u. Beschreibungen: Angezeigte Liste Device: Address: AutoConf: RUN : Startet die Prozedur zur automatischen Identifizierung der angeschlossenen Geräte. WBMonitor : 00; 33 : WBUS-Adresse des WBM-Geräts WRMxx n.1:...
  • Página 123 Benutzerhandbuch Konfiguration mit WRD + WBM + WRMxx (1..8) MENÜ 8.1 Wert: Einstellbare Werte u. Beschreibungen: Angezeigte Liste: WBM SETUP: WBM SB: Batt.Type: Pb Seal/ Flüssig.-Pb 14.80@25°C / 29.60@25°C / 59.20@25°C : Einstellung für den Betrieb mit einem Pb- Batterie mit flüssigem Elektrolyt.
  • Página 124 Benutzerhandbuch Konfiguration mit WRD + WBM + WRM30 (1..8) MENÜ 8.2 Angezeigte Liste Wert: Einstellbare Werte u. Beschreibungen: WRM30 SETUP: <1..8> wählen Sie den zu bearbeitenden WRM30 aus. VEoCharge: 14.40V stellen Sie die Batterieladespannung ein: Pb Flood 14.80@25°C / 29.60@25°C / 59.20@25°C : Einstellung für den Betrieb mit einer flüssigen...
  • Página 125 <0..FF> Passwort, um auf das Technische Menü zuzugreifen. *CAUTION* technisches Menü ist dem Hersteller vorbehalten checks. BEMERKUNGEN: - In der WRD + WBM-Konfiguration nicht vorhanden; - In der WRD + WRMxx-Konfiguration nicht vorhanden; - Das Lampensymbol wird in der WRD + WRMxx-Konfiguration angezeigt.

  • Página 126: Gesetzliche Garantie

    Das defekte Produkt muss auf Kosten des Kunden zusammen mit einer Kopie der Verkaufsrechnung an Western CO Srl (oder an ein von Western CO Srl beauftragtes Unternehmen, um Unterstützung für das Produkt zu leisten) zur Reparatur und zum garantierten Austausch zurückgesandt werden. Die Kosten für die Neuinstallation des Materials gehen zu Lasten des Kunden.
  • Página 127 Benutzerhandbuch ANHANG Verbindungsschemen...
  • Página 128 Benutzerhandbuch Abbildung A1...
  • Página 129 Benutzerhandbuch Abbildung A2...
  • Página 130 Benutzerhandbuch Abbildung A3...
  • Página 131 Benutzerhandbuch Abbildung A4...
  • Página 132 Benutzerhandbuch Abbildung A5...
  • Página 133 Questo documento è di proprietà di WESTERN CO. Srl - Tutti i diritti sono riservati - La riproduzione e l'uso delle informazioni contenute nel presente documento sono vietati senza il consenso scritto di WESTERN CO. Srl. This document is the property of WESTERN CO. Srl - All rights are reserved - Reproduction and use of information contained within this document is forbidden without the written consent of WESTERN CO.
