Full Gauge EVOLUTION PCT-122 plus Manual Del Usuario

Tenga este manual en la palma
de su mano por meio de la aplicación
FG Finder.
1. DESCRIPCIÓN

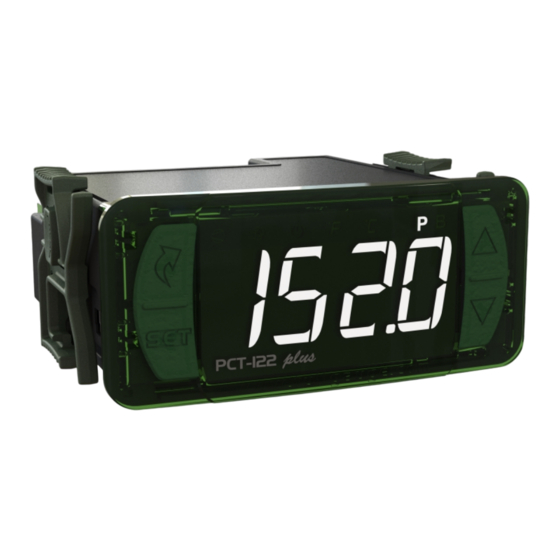

El PCT-122 plus es un presostato dedicado para unidades condensadoras con características que
contribuyen a la eficiencia energética del sistema de refrigeración. Cuenta con dos salidas analógicas que
permiten controlar con precisión los procesos de succión y descarga, por lo que es posible accionar
convertidores de frecuencia, ventiladores electrónicos, módulo de control para solenoide variador de
capacidad del compresor (varistep). También incluye tres salidas de relé para controlar compresores o
ventiladores tipo ON-OFF.
Cuenta con dos entradas para sensor de presión y sensores de temperatura, por lo que permite monitorear
las presiones de baja y alta, además de medir sobrecalentamiento y subenfriamiento.
A partir del su reloj integrado, realiza la activación automática del setpoint económico y modo nocturno. Las
entradas digitales permiten comandos remotos con diversas finalidades, como: desactivación del control,
alarmas, modo económico, modo nocturno, entre otros. El PCT-122 plus permite configurar el puerto de
comunicación RS-485 para el protocolo MODBUS-RTU. Para obtener más información sobre los comandos
implementados y la tabla de registro, comuníquese con Full Gauge Controls.
2. RECOMENDACIONES DE SEGURIDAD
- Asegúrese que el controlador esté correctamente fijado;
- Asegúrese que la alimentación eléctrica esté desactivada y que no sea encendida durante la instalación del
controlador;
- Lea este manual antes de instalar y de utilizar el controlador;
- Utilice Equipos de Protección Individual (EPI) adecuados;
- Para su aplicación en lugares sujetos a salpicaduras de agua, como mostradores frigoríficos, instale el vinilo
protector que acompaña el controlador;
- Los procedimientos de instalación deben ser realizados por un técnico habilitado, respetando las normas
vigentes.
3. APLICACIONES
- Unidades condensadoras, Control de succión/descarga en sistemas de refrigeración, Monitoreo de
sobrecalentamiento y subenfriamiento.
4. ESPECIFICACIONES TÉCNICAS
Alimentación
Consumo aproximado
Rango de control de presión
Entrada para sensores de presión
Resolución de presión
Sensor de temperatura /
Entradas digitales
Rango de control de la temperatura
Resolución de temperatura
Temperatura de operación
Humedad de operación
Reloj (RTC)
Salidas analógicas
Capacidad de las salidas
OUT1, OUT2 y OUT3
Grado de protección
Dimensiones máximas
Dimensiones del recorte
5. INDICACIONES Y TECLAS
Led de indicación del control ON/OFF
Led de indicación del ventilador
Led de indicación de salida
del compresor
Tecla de
Menú Facilitado
Tecla Set
plus
PCT-122
6. INSTALACIÓN - PANEL Y CONEXIONES ELÉCTRICAS
71 ± 0,5 mm
Dimensiones del recorte
para fijar el instrumento
Panel (Vista Frontal)
ATENCIÓN
PARA INSTALACIONES QUE NECESITEN SELLADO CONTRA ESCAPE DE LÍQUIDOS, EL RECORTE PARA INSTALAR EL
CONTROLADOR DEBE SER, COMO MÁXIMO, DE 70,5X29MM. LAS TRABAS LATERALES DEBEN SER FIJADAS DE MODO QUE
PRESIONEN LA GOMA DE SELLADO, EVITANDO INFILTRACIÓN ENTRE EL RECORTE Y EL CONTROLADOR.
PCT-122 plus
CONTROLADOR E INDICADOR DIGITAL DE PRESIÓN
Control de Control de Bloqueo Apaga
Protocolo
Succión Descarga de Funciones Funciones
Modbus
del Control
24Vdc ± 10%
-14,5 a 3191 PSI / -1 a 220,0 BAR
(rango de operación del sensor configurable)
(*) P1 y P2: 4 - 20mA
0,1 PSI / 0,1 BAR
(*) T1, T2, T3 y T4: Sensor de temperatura
(SB19, SB41, SB59 y SB70)
Estas entradas se pueden configurar
individualmente como entradas digitales
-50 a 105°C / -58 a 221°F
0,1°C / 0,1°F
-20 a 60°C / -4 a 140°F
10 a 90% RH (sin condensación)
Reserva de energia: Pila Cr1220
Mantenimiento del horario por hasta 10 años
Precisión: ±6 minutos/año
AN1 y AN2: 10Vcc (± 1%)10mA máx.
240 Vac, 1/8 HP
120 Vac, 1/10 HP
120-240Vac, 5A Resistive
120-240Vac 5W General Use
IP 65 (frontal)
76 x 34 x 94mm / 2,99" x 1,33" x 3,70" (LxAxP)
X = 71 ±0,5mm(2,79"±0,02") Y= 29± 0,5(1,14" 0,02")
(ver Imagen 5)
(*) Sensores vendidos separadamente
Led de indicación de la unidad de temperatura
Led de indicación de la unidad de
presión psi/bar
P B
Tecla Aumenta
Tecla Disminuye
Panel
(Vista Lateral)
IP 65
FRONT
Programación Conexión por
Sistema Grado de
en Serie de supervisión Protección enganche
rápido
7. DIAGRAMA DE CONEXIÓN
T1 T2
11 12 13 14 15
1 2 3 4 5
Fuente
24Vdc
P1
T1, T2, T3 y T4 - Configurable entre sensor de
Temperatura y entrada digital;
P1 - Transductor de presión de succión
P2 - Transductor de presión de descarga
7.1. Configuración de la unidad condensadora
A configuración del parámetro [,F03] "Configuración de la unidad condensadora" permite seleccionar
el modo como las salidas de control actuarán de acuerdo con el tipo de condensadora utilizada.
450 mA
*
El Módulo de Control puede ser un convertidor de frecuencia o un módulo de motor con entrada analógica para
controlar la velocidad.
ÍNDICE SUCCIÓN
1 Variable
2 Variable
Variable
3
Variable
4
Variable + 1x On/Off
5
Variable + 1x On/Off
6
Variable + 1x On/Off
7
1x On/Off
8
9 1x On/Off
10 2x On/Off
11 1x On/Off
12 2x On/Off
NUEVO SISTEMA DE CONEXIÓN (ENGANCHE RÁPIDO):
±
CONEXIÓN PUSH-IN:
- Agarre el cable cerca de su extremidad e
introdúzcalo en la entrada deseada.
- Si fuera necesario, presione el botón para auxiliar
en la conexión.
- Se pueden utilizar terminales del tipo Rocket-Pin.
En los conectores de señal, el perno debe ser de por
los menos 12mm
En los conectores de alimentación, el pin debe tener
al menos 7 mm.
NOTA 1 - Conectores de Señal:
- En los conectores 1 a 20 el calibre de los cables
debe ser entre 0.2 y 1,5 mm² (26 y 16AWG).
NOTA 2 - Conectores de potencia:
- En los conectores 21 a 25 el calibre de los cables
debe ser entre 0.2 y 2.5 mm² (26 y 16AWG).
7.2. Conexiones de los sensores de temperatura
- Conecte los cables del sensor T1 en los terminales ''11 y 12'', los cables del sensor T2 en los
terminales ''13 y 14'', los cables del sensor T3 en los terminales ''15 y 16'' y los cables del sensor T4 en
los terminales ''17 y 18'', la polaridad es indiferente.
- El largo de los cables del sensor puede ser aumentado por el propio usuario para hasta 200 metros,
utilizando un cable PP 2x24 AWG.
7.3. Recomendaciones de las normas NBR5410 y IEC60364
a) Instale protectores contra sobretensión en la alimentación del controlador.
b) Instale supresores de transitorios -filtro supresor (tipo RC)- en el circuito para aumentar la vida útil del
relé del controlador.
c) Los cables del sensor pueden estar juntos, pero no en el mismo electroconducto por donde pasa la
alimentación eléctrica del controlador y/o de las cargas.
T3 T4 SITRAD
A B
16 17 18 19 20
21 22 23
6 7 8 9 10
OUT1
P2
VARIABLE VARIABLE
COMPRESSOR FAN
CONTROL CONTROL
AN1 - VARIABLE COMPRESSOR CONTROL -
Control del compresor variable
AN2 - VARIABLE FAN CONTROL - Ventilador variable
OUT1, OUT2 y OUT3 - Salidas de Relé,
control definido según parametrización
SUCCIÓN
StSc Mando de Start (Módulo de control)*
AnSc
R1Sc
R2Sc
DESCARGA
StDs Mando de Start (Módulo de control)*
AnDs
R1Ds
R2Ds
DESCARGA AN1 AN2
1x On/Off AnSc -
2x On/Off AnSc -
Variable
AnSc AnDs
Variable + 1x On/Off
AnSc AnDs
1x On/Off
AnSc -
Variable
AnSc AnDs
Variable + 1x On/Off
AnSc AnDs
1x On/Off
- -
2x On/Off - -
1x On/Off - -
Variable - AnDs
Variable - AnDs
PLUGABLE y PUSH-IN RÁPIDO
DESCONEXIÓN PUSH-IN:
- Para desconexión del cable, presione el botón
y remuévalo.
evolution
23 24 25
OUT2
OUT3
Alimentación eléctrica
de las cargas
OUT2 y OUT3
Alimentación eléctrica
de la carga
OUT1
Salida analógica 0-10V
Relé 1 - On/Off
Relé 2 - On/Off
Salida analógica 0-10V
Relé 1 - On/Off
Relé 2 - On/Off
OUT1 OUT2 OUT3
StSc R1Ds -
StSc R1Ds R2Ds
StSc StDs -
StSc StDs R1Ds
StSc R1Sc R1Ds
StSc R1Sc StDs
StSc R1Sc R1Ds
R1Sc R1Ds -
R1Sc R1Ds R2Ds
R1Ds R1Sc R2Sc
StDs R1Sc -
StDs R1Sc R2Sc
El cable deberá ser decapado
Terminal Rocket Pin.
