Resumen de contenidos para Autool PT520

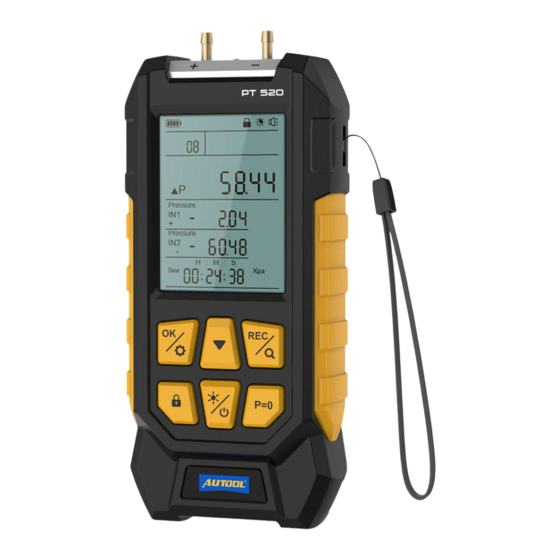

- Página 1 AUTOOL PT520 Digital Manometer User Manual 用户手册 www.autooltech.com...
- Página 2 执行标准 / Execution standard: GB/T 1227-2002...
- Página 3 COPYRIGHT INFORMATION Copyright ● All rights reserved by AUTOOL TECH. CO., LTD. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording or otherwise, without the prior written permission of AUTOOL.
- Página 4 Before using the product, please pay attention to the follow- ing procedures: Thoroughly read this instruction manual. Carefully inspect the equipment list before installation. If you have any doubts, please contact the distributor or AUTOOL Tech immediately. Requirements Before use, inspect the appearance of the digital manometer for usage and check if its display function is normal when powered on.
- Página 5 TABLE OF CONTENTS Product Introduction ..................2 Technical Specifications .................. 2 Product Structure ....................2 Interface Display ..................... 2 Structure Diagram ................... 3 Operations Instruction ..................4 Battery Installation Instructions ............... 4 Basic Instructions .................... 4 Workflow ......................5 Maintenance Service ..................6 Maintenance....................
- Página 6 PRODUCT INTRODUCTION Technical 4*1.5V AAA batteries Power supply specifications -100000~100000pa, Measurement ranges -1000~2000hpa, -100~200Kpa ±0.3%FS Measurement accuracy Resolution 1pa, 0.1hpa, 0.01Kpa -10℃～+60℃ Operating temperature -20℃～+65℃ Storage temperature Pa, hPa, Torr, mbar, inHg, mmHg, Measurement units inH2O, mmH2O, psi, Kpa, kg/cm² PRODUCT STRUCTURE Interface Record...
- Página 7 Structure diagram Pressure input port (+) Pressure input port (-) Press to choose units; Selection key Press to view data Mode setting/ Long press to enter setting mode, Confirmation settings units; Press to confirm selection Lock key Press to enable / Disable data lock Long press 3 seconds to power on/off;...
- Página 8 Press to clear interface data; Zero key Long press for pressure calibration OPERATIONS INSTRUCTION Battery Inserting the Batteries installation ● Open the battery cover on the back of the device. instructions ● Insert the batteries (4 x 1.5V AAA batteries), paying attention to the correct polarity.
- Página 9 Automatic Shutdown ● The device will automatically power off after 10 minutes of inactivity or when there’s no pressure applied. Workflow ● Long press the power button [ ] for 3 seconds to turn on the instrument and enter the main screen. ●...
- Página 10 MAINTENANCE SERVICE Our products are made of long-lasting and durable materials, and we insist on perfect production process. Each product leaves the factory after 35 procedures and 12 times of testing and inspec- tion work, which ensures that each product has excellent quality and performance.
- Página 11 Disclaimer All information, illustrations, and specifications contained in this manual, AUTOOL resumes the right of modify this manual and the machine itself with no prior notice. The physical appearance and color may differ from what is shown in the manual, please refer to the actual product.
- Página 12 RETURN & EXCHANGE SERVICE ● If you are an AUTOOL user and are not satisfied with the Return & AUTOOL products purchased from the online authorized Exchange shopping platform and offline authorized dealers, you can return the products within seven days from the date of receipt;...
- Página 13 TABLA DE CONTENIDOS Derecho de autor ....................10 Derecho de autor .................... 10 Marca comercial....................10 Advertencias ....................... 11 Precaución ...................... 11 Requisitos para el entorno de uso ..............11 Introducción Del Producto ................12 Especificaciones técnicas ................12 Estructura Del Producto ..................12 Pantalla de interfaz ..................
- Página 14 Otros nombres de productos utilizados en este documento son solo para identificar el uso de la unidad y sus derechos de autores de marcas comerciales permanecen a sus respectivos propietarios. AUTOOL renuncia a todos y cada uno de los derechos de autor sobre esas marcas. Marca...
- Página 15 Lea detenidamente este manual de instrucciones. Inspeccione cuidadosamente la lista de equipos antes de la instalación. Si tiene alguna duda, comuníquese de inmediato con el distribuidor o AUTOOL Tech. Requisitos Antes de usar, inspeccione la apariencia del manómetro para el digital y verifique si su función de visualización es normal...
- Página 16 INTRODUCCIÓN DEL PRODUCTO Especifica- 4*1.5V AAA baterías Suministro de energía ciones -100000~100000pa, técnicas Rangos de medición -1000~2000hpa, -100~200Kpa ±0.3%FS Precisión de la medición Resolución 1pa, 0.1hpa, 0.01Kpa -10℃～+60℃ Temperatura de funcionamiento -20℃～+65℃ Temperatura de almacenamiento Pa, hPa, Torr, mbar, inHg, Unidades de medición mmHg, inH2O, mmH2O, psi, Kpa, kg/cm²...
- Página 17 Diagrama de estructura Puerto de entrada Puerto de entrada de presión (+) de presión (-) Tecla de Presione para elegir unidades; selección Presione para ver datos Tecla de Pulsación larga para entrar en el configuración / modo de ajuste, ajustar la unidad; Confirmación Presione para confirmar la selección Tecla de...
- Página 18 Presione para ingresar al modo de grabación; Presione nuevamente para Tecla de comenzar a grabar; Mantenga registro presionado durante 2 segundos para ingresar al modo de visualización / Salir del modo de visualización Presione para borrar los datos de la Tecla de cero interfaz;...
- Página 19 Selección de Retroiluminación ● Presione el botón de retroiluminación [ ] para activar o desactivar la retroiluminación. ● Presione dos veces el botón de retroiluminación [ ] para activar la luz de iluminación superior del instrumento. Bloqueo de Datos e Interfaz Presione el botón de bloqueo [ ] para bloquear simultánea- ●...
- Página 20 ● En el modo de visualización, presiona el botón de selección ] para cambiar y ver los datos registrados. ● Mantén presionado el botón de registro [ ] durante 2 segun- dos para regresar a la pantalla principal.
- Página 21 SERVICIO DE MANTENIMIENTO Nuestros productos están hechos de materiales duraderos, e insistimos en un proceso de producción perfecto. Cada producto sale de la fábrica después de 35 procedimientos y 12 veces de pruebas y trabajos de inspección, lo que garantiza que cada producto tenga una excelente calidad y rendimiento.
- Página 22 Toda la información, ilustraciones y especificaciones contenidas responsabili en este manual, AUTOOL se reserva el derecho de modificar este manual y la propia máquina sin previo aviso. La apariencia física y el color pueden diferir de lo que se muestra en el manual, consulte el producto real.
- Página 23 SERVICIO DE DEVOLUCIÓN Y CAMBIO Si usted es un usuario de AUTOOL y no está satisfecho con ● Devolución & los productos AUTOOL comprados en la plataforma de Cambio compras autorizada en línea y en los distribuidores autoriza- dos fuera de línea, puede devolver los productos dentro de los siete días a partir de la fecha de recepción;...
- Página 24 目 录 版权信息 ......................21 版权 ......................... 21 注册商标......................21 注意事项 ......................22 警告......................... 22 使用环境要求....................22 产品简介 ......................23 技术参数......................23 产品结构 ......................23 界面显示......................23 结构图 ......................24 操作说明 ......................25 电池步骤......................25 基本操作说明 ....................25 操作流程......................26 维修保养服务...
- Página 25 版权信息 版权所有! 未征得深圳市偶然科技有限公司的书面同意， 任何公 版权 ● 司或个人不得以任何形式 （电子、 机械、 影印、 录制或其他形式） 对本说明书进行复制和备份。 本手册专为偶然公司产品的使用 而计， 对于将之用于指导其他设备操作而导致的各种后果， 本公 司不承担任何责任。 因使用者个人或第三方的意外事故， 滥用、 误用该设备， 擅自更 ● 改， 或修理该设备， 或未按偶然公司的操作与保养要求而导致设 备损坏、 遗失所产生的费用及开支等， 偶然公司及其分支机构不 承担任何责任。 正式声明: 本说明书所提及之其他产品名称， 目的在于说明该设 ● 备如何使用， 其注册商标所有权仍属原公司。 本设备供专业技术人员或维修人员使用。 ● 注册商标 偶 然公司已在中国 及 海 外若 干国家 进 行了商标 注 册， 其 标 志 为 ...
- Página 26 注意事项 警告 在使用产品前， 请注意以下操作： 安装调试前应详细阅读本说明书。 安装前应仔细检查设备清单。 如有疑问， 请立即与经销商或偶然 公司联系。 使用环境要求 使用前应检查差压计的外观， 通电检查其显示功能是否正常。 电量显示闪烁、 不稳定， 表明差压计电池电量不足， 应更换电池 。 应远离振动及强磁场场所， 尽量避免在环境温度变化剧烈的场 所使用。 测量时， 避免挤压硅胶管， 以使气压正常传至差压计中的传感器 。 差压计最大测量压力为200Kpa， 测量时压力值不得大于此值， 以免过载损坏仪器。...
- Página 27 产品简介 技术参数 电源 4*1.5V AAA电池 -100000~100000pa， -1000~2000hpa， 测量范围 -100~200Kpa 测量精度 ±0.3%FS 分辨率 1pa， 0.1hpa， 0.01Kpa 工作温度 -10℃～+60℃ 存放温度 -20℃～+65℃ Pa， hPa， Torr， mbar， inHg， mmHg， 测量单位 inH2O， mmH2O， psi， Kpa， kg/cm² 产品结构 记录 查看 界面显示 模式 模式 锁屏 背光 电量显示 声音...
- Página 28 结构图 压力输入端 （正压口） 压力输入端 （负压口） 向下翻动选择单位； 选择键 向下翻动选择查看数据 设置模式/ 长按进入设置模式， 设置单位； 确认键 点按OK确认选择 锁定键 点按开启/关闭数据锁定 电源开关/ 长按3S开机/关机； 点按开/关背光； 背光键 双击开启照明灯 TYPE-C接口 照明灯 LCD显示屏 点按进入记录模式/再次点按开始记录 REC记录键 数据； 长按2S查看模式/退出查看模式 归零键 点按页面数据清零； 长按压力校准...
- Página 29 操作说明 电池步骤 插入电池 打开仪器背面电池盖。 ● 插入电池 （4节1.5V AAA电池） ， 注意电池极性。 ● 盖上电池盖， 关闭电池盒。 ● 基本操作 连接方法 说明 仪器先跟标配软管连接， 在与大直径软管连接， 选择合适的转接 ● 头， 连接测量设备。 单位设置 长按2S设置键[ ]进入设置模式， 点按选择键[ ]选取所需单位 ● （11种单位可进行选择） ， 完成后点按确认键[ ]返回主页面。 照明选择 点按背光键[ ]选择开启/关闭背光， 双击背光键[ ]可打开仪器 ● 顶部照明灯。 数据锁定和界面锁定...
- Página 30 操作流程 长按电源键[ ]3S开机进入主页面。 ● 压力传感器两端接入PVC软管。 ● 点按记录键[ ]进入记录模式。 ● 长按归零键[ ]5S进行大气压校准。 （页面显示 ） ● 点按记录键[ ]开始记录数据， 再次点按记录键[ ]增加一组数 ● 据， 以此类推可记录29组数据。 记录数据完成后长按记录键[ ]， 界面会出现查看标识[ ]提示 ● 进入查看模式。 （Max： 仪器上一次开启或重置以来最大读数； Min： 仪器上一次测量以来最小读数。 ） 在查看模式点按选择键[ ]即可选择翻动查看记录数据。 ● 再次长按记录键[ ]2S可返回主页面。 ●...
- Página 31 维修保养服务 您所拥有的AUTOOL产品选用持久耐用的材料， AUTOOL坚持精益求 精的生产工艺， 每一件产品出厂都经过35道工序及12次质检工作， 从 而确保每一件产品都拥有卓越的品质及性能。 所以您的AUTOOL产 品值得您定期维护保养， 使其产品将能够长期稳定地工作。 维护保养是为了保持产品性能和外观， 我们建议您仔细阅读以下产 维修保养 品保养指南： 注意不要将产品与粗糙表面摩擦或揉搓产品， 特别是钣金外壳。 ● 对产品中需要紧固和连接的部位经常进行检查， 如发现松动应及 ● 时紧固， 以保证产品的安全运行。 对与各种化学介质接触的产品 外部和内部零件要经常进行除锈、 喷漆等防腐处理， 以提高产品 的抗腐蚀能力， 延长产品的使用寿命。 遵守安全操作规程， 不超负荷使用产品。 产品的安全防护装置齐 ● 全可靠， 及时消除不安全因素。 电路部分彻底检查， 老化电线要 及时更换。 定期清洗和更换易耗部件； 调整各部位配合间隙和更换磨损 （已...
- Página 32 AUTOOL主机自客户签收日起享有3年保修期。 其所含附件自客户签 收日起享有1年保修期。 根据具体的故障情况对产品进行免费修理或更换； 保修方式 ● 我方保证所有更换的部件、 附件或产品都是全新； ● 在客户收到产品90天内出现故障同时提供视频和图片， 我方承 ● 担运费并免费提供相应配件给客户更换。 收到产品超过90天， 客 户承担相应的费用， 我方免费提供配件给客户更换； 以下情况不在免费保修范围： 非正规渠道购买AUTOOL的产品； ● 未按产品说明书要求使用和维护造成的损坏； ● 在AUTOOL， 我们为精湛的设计和卓越的服务感到自豪。 我们很乐 意为您提供更多的支持或服务。 偶然公司保留更改产品设计与规格的权利， 届时恕不另行通知。 实 声明 物外观与颜色可能与说明书中显示的有差别， 请以实物为准。 我们 已尽最大努力力求使书中所有描述准确， 但仍难免有不妥之处。 如 有疑问， 请联系经销商或偶然售后服务中心。 本公司对产品拥有最 终解释权， 不承担任何因误解而产生的后果。...
- Página 33 退换货服务 退换货 如 果 您 对从 线 上 授 权 购 物 平台和 线 下 授 权 经 销 商 所 购 买 的 ● AUTOOL产品不满意， 根据 《AUTOOL全球销售条款》 ， 您可以自 收到产品之日起七日内退货； 或者在产品交付之日起的30日内调 换等值的其他产品。 退回及调换的产品必须处于完全可销售状态， 并附上相关销售单 ● 单据， 所有相关配件、 纸质发票 （如有） 。...
