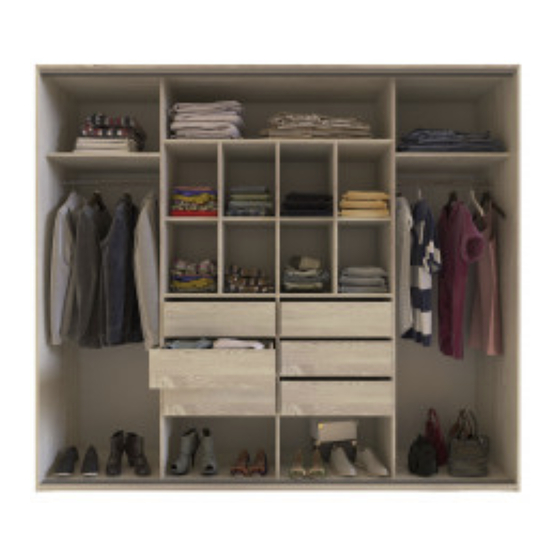

MEDIDAS 2200x2471x580 mm.
DETALLES DE PIEZAS
1
Lateral izquierdo
2
Tapa
3
Lateral derecho
4
Piso
5
Tabique izquierdo
6
Tabique derecho
7
Divisor horizontal lateral 15x609x495
8
Tabique central inferior
9
Tabique central superior 15x789x495
10
Divisor horiz central sup 15x1193x495
11
Divisor horiz central inf
12
Tabique chico
13
Estante chico
14
Faja inferior
15
Puerta delizable
16
Trasera central inferior
17
Trasera central superior
18
Trasera lateral
19
Puerta cajón
20
Lado cajón
21
Fondo cajón
21
Trasera cajón
DETALLES DE HERRAJES
A
B
Tarugo
Tarugo
Dorado
8x20 (27)
6x30 (44)
3.5x14 (156)
M
Ñ
L
Tarugo
Flangeado
Unidor de
6x50 (2)
4x25 (16)
Medidas (mm)
15x2195x580
15x2441x580
15x2195x580
15x2441x580
15x2150x495
15x2150x495
15x989x495
15x1193x495
15x789x495
15x287x495
15x2441x70
15x2120x584
3x1810x604
3x360x1207
3x2170x625
15x579 x180
15x400x120
3x565x408
15x535x408
C
D
E
L
Soporte
Soporte de
de barra (8)
estante (16)
O
P
Q
L
Barral
Corredera
fondo
(4)
telescopica
(100)
(6)
www.delos.com.ar
Cdad.
1
1
1
1
1
1
2
1
1
1
1
2
4
1
4
2
1
2
6
12
6
6
F
H
L
Rueda guia
Escuadra
(8)
Doble(12)
R
U
Clavo
Rueda
10x10 (200)
inferior
(8)
Mueble
DL364
I
K
Zapata
Tornillo
3,5x22 (16)
(10)
7x50 (44)
L
L
Tornillo
1
Publicidad
Resumen de contenidos para Delos DL364
- Página 1 Mueble DL364 MEDIDAS 2200x2471x580 mm. Medidas (mm) Cdad. DETALLES DE PIEZAS Lateral izquierdo 15x2195x580 Tapa 15x2441x580 Lateral derecho 15x2195x580 Piso 15x2441x580 Tabique izquierdo 15x2150x495 Tabique derecho 15x2150x495 Divisor horizontal lateral 15x609x495 Tabique central inferior 15x989x495 Tabique central superior 15x789x495 Divisor horiz central sup 15x1193x495...
- Página 2 Mueble DL364 Lea este manual, identifique las piezas y los herrajes. Los números de las piezas están en uno de los laterales, luego del armado limpie con un paño con alcohol. Armado del cajón: Tome los laterales del cajón n°20 coloque los tarugos (A), total 4. Luego coloque el frente sobre los laterales .
- Página 3 Mueble DL364 Armado del mueble: Tome el tabique central superior n°9 y agregue Coloque por debajo del divisor horiz superior por arriba el divisor horizontal central n°10 los tabiques chicos n°12. una con tarugo superior n°10, una con tarugo (B) y tornillo (K).
- Página 4 Mueble DL364 Coloque el techo n°2, una con tarugo (B) y tornillo Ponga el divisor horizontal lateral, por la (K). izquierda y por la derecha, una con tarugo (B) y tornillo (K). Coloque el lateral izquierdo n°1 y el derecho Con el mueble acostado coloque la faja inferior, n°3, una con tarugo (B) y tornillo (K).
- Página 5 Mueble DL364 Ponga el mueble con el frente hacia abajo, colo- Pare el mueble, coloque las correderas de los que las traseras clave, en la unión de dos cajones (Q), use tornillo (C). Coloque los traseras use chapa unidora(O) de fondo.
- Página 6 Mueble DL364 Tome las puertas sin espejo, coloque sobre una mesa, ponga las rueda(U) en la parte inferior de la puerta, use tornillos (C). Coloque las ruedas guias superior(H), use tornillo (L). Repita la operación con las puertas con espejo. Tenga especial atención con los espejos.
- Página 7 Evite el contacto con agua u otros liquidos. En caso de hacerlo, seque inmediatamente. Estimado cliente, por faltantes o roturas de piezas, comunicarse a asistencias@delos.com.ar o al +54 9 341 5322080 de Lunes a Viernes de 07:00 a 16:00 hs.
