Saci DP46M Manual De Instrucciones

C/ Aragoneses, 15. 28108 Alcobendas – Madrid – España.

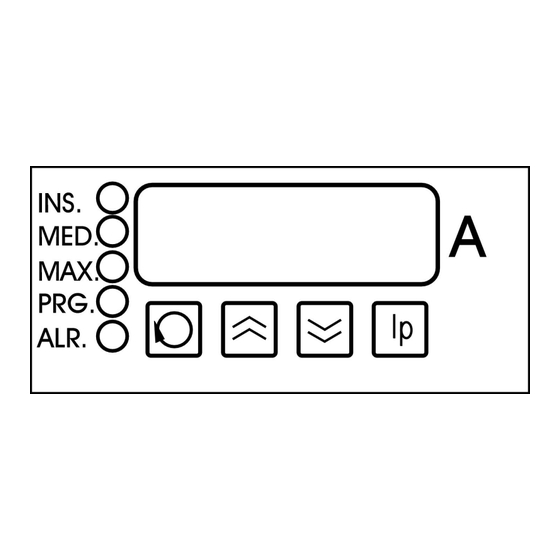

En la izquierda hay un pulsador cíclico, por el que se accede a los diversos modos.
-Instantánea (INS):Valor Instantáneo de la intensidad
medida.
-Media (MED). Valor integrado con el periodo de
integración que se haya programado.
-Máxima alcanzada (MAX)
-Programación de la alarma (PRG)
PROGRAMACION DEL PRIMARIO.
Por defecto, el valor nominal y de alarma están programados a 5 Amperios. Para modificar el valor,
pulse la tecla IP, se iluminan los diodos led INS y PRG, con las teclas SUBIR y BAJAR poner el valor
adecuado. Pulsar la tecla CICLICA para almacenar el valor. La alarma se pone automáticamente al valor
nominal programado.
PROGRAMACION DEL TIEMPO DE INTEGRACION.
Es posible seleccionar el tiempo de integración. Tras la programación del primario de intensidad se
accede a la programación del tiempo de integración. Con las teclas subir y bajar se selecciona el valor
adecuado entre cuatro predefinidos: 8, 15, 20 y 30 minutos. El valor seleccionado cuando se vuelve a
pulsar la tecla cíclica es el que se queda grabado.
PROGRAMACION DE LA ALARMA.
Pulsando la tecla CICLICA, se pone en modo programación, indicando por el LED PRG y con las teclas
SUBIR o BAJAR, se selecciona el valor de alarma. Al pulsar la tecla CICLICA el valor se almacena.
PROGRAMACION DEL RETARDO.
En los modelos IR, la alarma actúa sobre el valor instantáneo, y se puede programar un retardo para el
relé, tras programar la alarma aparece la programación del retardo "r 0.0". con las teclas SUBIR Y
BAJAR, se puede poner hasta 25s, en escalones de 100ms. Al pulsar CICLICA se valida.
PROGRAMACION DEL CONTACTO DEL RELE.
En los modelos IR, se puede modificar la posición de reposo del relé, por defecto es normalmente
cerrado, y abierto con alarma. Tras programar el retardo se accede a la programación del contacto.
Aparece "rLn.c", significa normalmente cerrado, con SUBIR Y BAJAR se puede cambiar a "rLn.o",
que es normalmente abierto. Al pulsar CICLICA se valida.
PUESTA A CERO DEL VALOR MAXIMO
Pulsando las dos teclas centrales simultáneamente, se ponen a cero el valor máximo y el valor medio.
CONEXIONES.
En la regleta de conexiones, situada en la parte posterior del aparato:
-Tensión Auxiliar
-Entrada
-Salida de alarma
CARACTERISTICAS DE PROTECCION ELECTRICA
El equipo requiere un dispositivo seccionador en la alimentación. Este
dispositivo puede ser el de la instalación general siempre que este próximo
y su calibre no exceda de 2 A.
En el interior del equipo pueden existir tensiones peligrosas. No debe
abrirse el equipo más que desconectado previamente y por personal
técnico cualificado.
No se requiere mantenimiento preventivo.
INS-DP46M-.V04
S.A. DE CONSTRUCCIONES INDUSTRIALES
Tel. (+34) 91 519.02.45 Fax: (+34) 91 416.96.46
http://www.saci.es e-mail: saci@saci.es
MAXIMETRO DIGITAL DP46M – DP46MIR
MANUAL DE INSTRUCIONES
terminales 1 y 3. Para d.c. 1(-) 3(+)
terminales 5 y 6
terminales 8 y 9
31.01.2014
