Montaje del CM DP

Para montar el módulo de comunicaciones CM DP, proceda del siguiente modo:
1. Cuelgue el CM DP a la derecha de la CPU.
2. Abata hacia atrás el CM DP hasta oír cómo encaja el mecanismo de desbloqueo del perfil
soporte.
3. Desplace el CM DP hacia la izquierda hasta oír cómo encaja en la CPU.

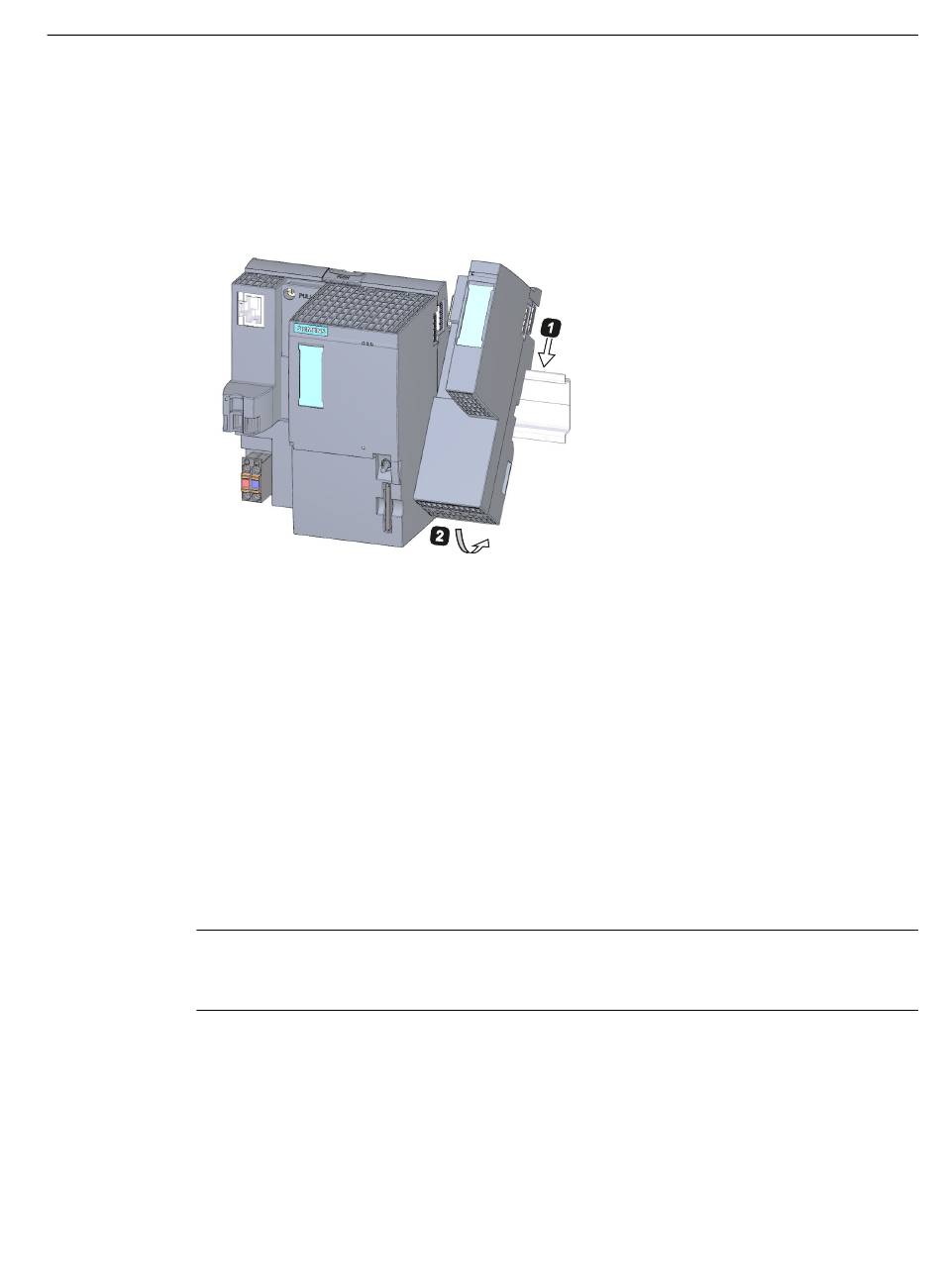

Figura 7-3 Montaje del CM DP

Desmontaje del CM DP

La CPU y el CM DP están cableados y a su derecha se encuentran las BaseUnits.
Para desmontar el módulo de comunicaciones CM DP, proceda del siguiente modo:
1. Desconecte la tensión de alimentación en la CPU.
2. Accione el mecanismo de desbloqueo del perfil soporte en la primera BaseUnit y desplace
al mismo tiempo la CPU y el CM DP en paralelo hacia la izquierda hasta que se suelten del
resto del conjunto de módulos (espacio libre 16 mm aprox.).
3. Accione el mecanismo de desbloqueo del perfil soporte en el CM DP y desplácelo hacia la
derecha hasta que se suelte de la CPU (espacio libre 8 mm aprox.).
4. Mientras mantiene pulsado el mecanismo de desbloqueo del perfil soporte del CM DP,
abata el CM DP hasta retirarlo del perfil soporte.
NOTA
No es necesario desmontar el conector de bus del CM DP, excepto si es necesario sustituir el
CM DP.
