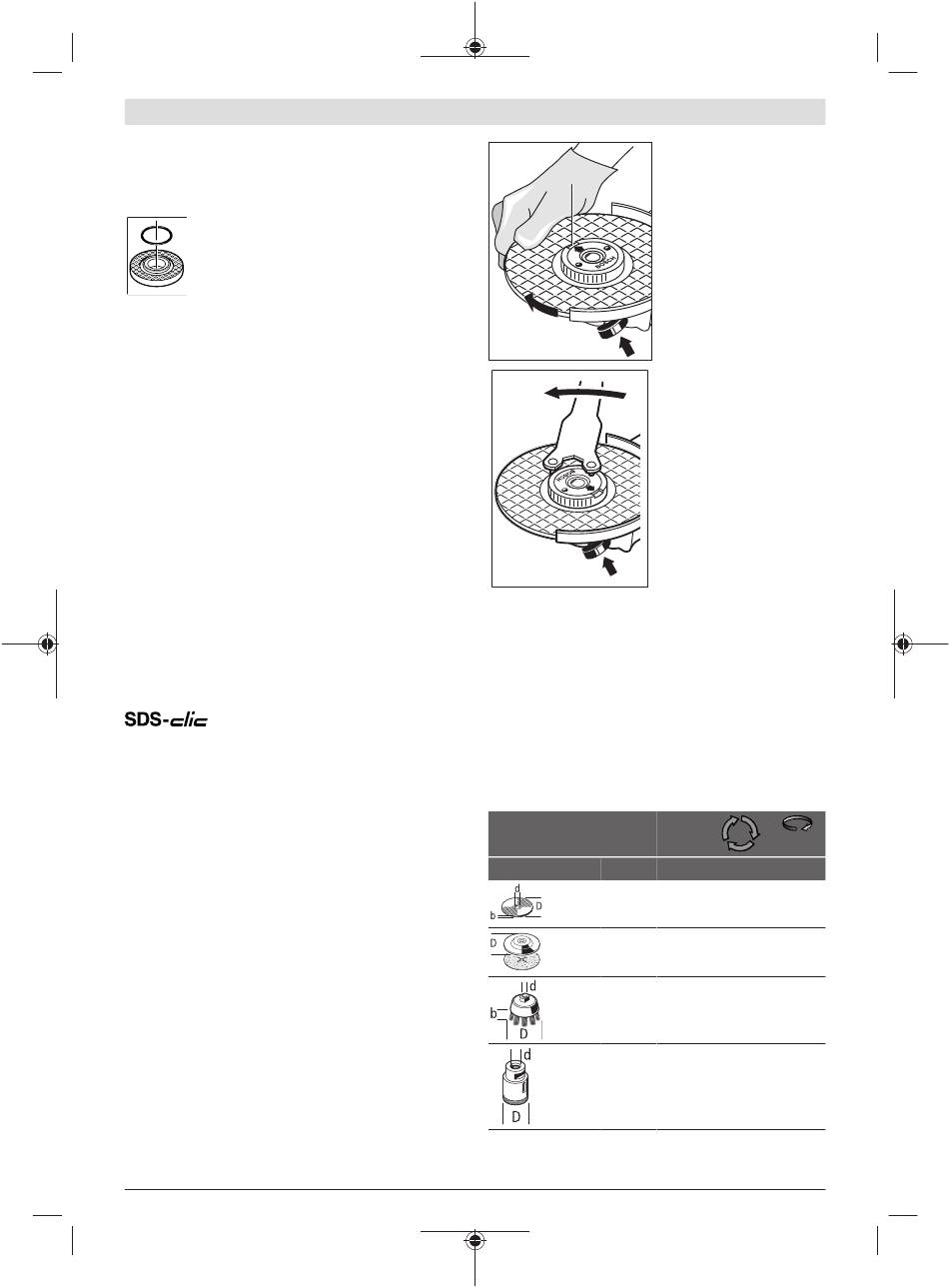

158 | Polski
dzie szlifierskie jest właściwie zamocowane i czy może
się swobodnie obracać. Upewnić się, czy narzędzie
szlifierskie nie zahacza o pokrywę ochronną lub o inny
element elektronarzędzia.
W kołnierzu mocującym (10) na podtoczeniu
znajduje się uszczelka (o-ring). Jeżeli brakuje
tej uszczelki lub jest ona uszkodzona, koł-
nierz mocujący (10) należy koniecznie wymie-
nić przed przystąpieniem do dalszej eksploata-
cji narzędzia.
Listkowa tarcza szlifierska
Przed pracami z użyciem listkowej tarczy szlifierskiej
u
należy zawsze zamontować osłonę ręki (21).
Gumowy talerz szlifierski
Przed pracami z użyciem gumowego talerza szlifier-
u
skiego (22) należy zawsze zamontować osłonę
ręki(21).
Kolejność montażu ukazana jest na stronach graficznych.
Założyć okrągłą nakrętkę (24) i dokręcić ją kluczem widełko-
wym.
Szczotka garnkowa/tarczowa
Przed pracami z użyciem szczotki garnkowej lub tar-
u
czowej należy zawsze zamontować osłonę ręki (21).
Kolejność montażu ukazana jest na stronach graficznych.
Szczotkę garnkową/tarczową należy nasunąć na wrzeciono
szlifierki tak głęboko, by ściśle przylegała do kołnierza znaj-
dującego się na końcu wrzeciona. Szczotkę garnkową/ta-
rczową należy dokręcić kluczem widełkowym.
Szybkozaciskowa nakrętka mocująca
Aby uprościć montaż narzędzi szlifierskich i wyeliminować
stosowanie dodatkowych narzędzi (kluczy), można zamiast
zwykłej nakrętki mocującej (15) zastosować szybkozacisko-
wą nakrętkę mocującą (16).
Szybkozaciskowa nakrętka mocująca (16) może być
u
stosowana wyłącznie do tarcz szlifierskich lub tną-
cych.
Należy stosować wyłącznie nieuszkodzone i prawidłowo
działające szybkozaciskowe nakrętki mocujące (16).
W czasie montażu należy zwrócić uwagę, by strona szyb-
kozaciskowej nakrętki mocującej zawierająca oznacze-
nia (16) nie była skierowana w stronę tarczy szlifierskiej;
strzałka musi pokrywać się ze wskaźnikiem (27).
1 609 92A 6PP | (23.06.2021)
(27)
widełkowy tak, jak pokazano na rysunku.
Wymagania dotyczące narzędzi szlifierskich
Można stosować wszystkie narzędzia robocze, które zostały
wymienione w niniejszej instrukcji obsługi.
Dopuszczalna prędkość obrotowa [min
s] używanych narzędzi roboczych musi odpowiadać co naj-
mniej wartościom podanym w poniższej tabeli.
Dlatego należy zwrócić uwagę na dopuszczalną prędkość
obrotową lub obwodową podaną na etykiecie narzędzia
szlifierskiego.
Maks. [mm]
D b
115 7
125 7
115 –
125 –
75 30
82 –
Nacisnąć przycisk blokady
wrzeciona (2), aby unieru-
chomić wrzeciono szlifierki.
Aby dokręcić szybkozaci-
skową nakrętkę mocującą,
należy energicznym ruchem
obrócić tarczę szlifierską w
kierunku zgodnym z ruchem
wskazówek zegara.
Prawidłowo zamocowaną,
nieuszkodzoną szybkozaci-
skową nakrętkę mocującą
można łatwo odkręcić ręką,
obracając pierścień radeł-
kowany w kierunku prze-
ciwnym do ruchu wskazó-
wek zegara. Zbyt mocno
dokręconej szybkozaci-
skowej nakrętki mocują-
cej nie wolno odkręcać za
pomocą kombinerek, lecz
należy użyć klucza wideł-
kowego. Przyłożyć klucz
-1
] lub obwodowa [m/
[mm]
–1
d [min ] [m/s]
22,2 11 500 80
22,2 11 500 80
– 11 500 80
– 11 500 80
M14 11 500 45
M14 11 500 80
