- Página 1 Traducido del inglés al español - www.onlinedoctranslator.com Solución de redes empresariales Guía de instalación Conmutador Gigabit no administrado TL-SG1048 TL-SG1024/TL-SG1024D TL-SG1016/TL-SG1016D TL-SG1008/TL-SG1008PE...
- Página 2 Las especificaciones están sujetas a cambios sin previo aviso. de TP-LINK TECNOLOGÍAS CO., LTD. Otras marcas y nombres de productos son marcas comerciales de sus respectivos propietarios. Ninguna parte de las especificaciones puede reproducirse de ninguna forma ni por ningún medio ni utilizarse para realizar ningún derivado, como traducción, transformación o adaptación, sin el permiso de TP-LINK TECHNOLOGIES...
- Página 3 Información de seguridad • Cuando el producto tiene botón de encendido, el botón de encendido es una de las formas de apagar el producto; Cuando no hay un botón de encendido, la única forma de apagar completamente la alimentación es desconectar el producto o el adaptador de corriente de la fuente de alimentación.
- Página 4 Esta Guía de instalación también está disponible en PDF en nuestro sitio web. Para obtener la documentación y la información del producto más recientes, visite el sitio web oficial: http://www.tp-link.com Acerca de esta guía de instalación Esta Guía de Instalación describe las características del hardware, los métodos de instalación y los puntos que se deben atender durante la instalación.
- Página 5 Contenido Capítulo 1 Introducción ——————————— 01 Descripción del producto..............01 Características .................01 Apariencia.................02 Capítulo 2 Instalación ———————————— 08 Contenidos del paquete ..............08 Precauciones de seguridad ..............08 Herramientas de instalación................10 Instalación del producto..............11 Capítulo 3 Protección contra rayos ———————— 13 Cableado razonable..........
- Página 6 IP, puntos de acceso a LAN inalámbrica, cámaras de red, concentradores de red, computadoras integradas, etc. 1.2 Características Para TL-SG1048/TL-SG1024/TL-SG1024D/TL-SG1016/TL-SG1016D/TL-SG1008: • Cumple con los estándares IEEE802.3i, IEEE802.3u, IEEE802.3ab • Puertos RJ45 con detección automática de 8/16/24/48 10/100/1000 Mbps compatibles con Auto-MDI/MDIX •...

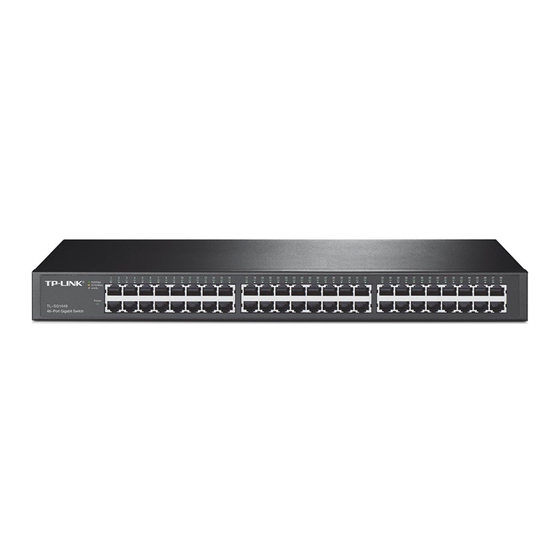

- Página 7 • Tabla de direcciones MAC 4K del TL-SG1008PE con aprendizaje automático y envejecimiento automático • Fuente de alimentación interna 1.3 Apariencia Panel frontal ■ El panel frontal del TL-SG1048 se muestra en la siguiente figura. Puerto RJ45 de 10/100/1000Mbps Figura 1-1 Panel frontal del TL-SG1048 Indicación...
- Página 8 Conmutador Gigabit no administrado Puerto RJ45 de 10/100/1000Mbps Diseñado para conectarse al dispositivo con un ancho de banda de 10Mbps, 100Mbps o 1000Mbps. Cada uno tiene un LED de enlace/acción correspondiente. El panel frontal del TL-SG1024 se muestra en la siguiente figura. Puerto RJ45 de 10/100/1000Mbps Figura 1-2 Panel frontal del TL-SG1024...
- Página 9 Conmutador Gigabit no administrado El panel frontal del TL-SG1008 se muestra en la siguiente figura. TL-SG1008 Conmutador Gigabit de 8 puertos Fuerza Enlace Acto 1000Mbps Puerto RJ45 de 10/100/1000Mbps Figura 1-6 Panel frontal del TL-SG1008 Indicación Estado CONDUJO El interruptor está encendido. Fuerza El interruptor está...
- Página 10 Conmutador Gigabit no administrado Indicación Estado CONDUJO La potencia de todos los puertos PoE conectados está entre 120W y 126W. Es posible que no se suministre energía si hay encendido (rojo) PD adicionales conectados. PoE MÁX. La potencia de todos los puertos PoE conectados es >=126W. Rojo intermitente) La potencia de todos los puertos PoE conectados es <120W o Apagado...
- Página 11 Conmutador Gigabit no administrado Panel trasero El panel trasero del TL-SG1048 se muestra en la siguiente figura. Toma de corriente Terminal de puesta a tierra Figura 1-8 Panel trasero del TL-SG1048 El panel trasero del TL-SG1024 se muestra en la siguiente figura.
- Página 12 Conmutador Gigabit no administrado El panel trasero del TL-SG1016D se muestra en la siguiente figura. Terminal de puesta a tierra Toma de corriente Figura 1-12 Panel trasero del TL-SG1016D El panel trasero del TL-SG1008 se muestra en la siguiente figura. Toma de corriente Terminal de puesta a tierra Figura 1-13 Panel trasero del TL-SG1008...
- Página 13 Conmutador Gigabit no administrado Capítulo 2 Instalación 2.1 Contenido del paquete Asegúrese de que el paquete contenga los siguientes elementos. Si alguno de los artículos enumerados está dañado o falta, comuníquese con su distribuidor. Esta guía de instalación Un interruptor Un cable de alimentación Dos soportes de montaje y accesorios.
- Página 14 Conmutador Gigabit no administrado Requisitos del sitio ■ Temperatura/Humedad 40 ℃ 0 ℃ Mantenga una temperatura y humedad adecuadas en la sala de equipos. Una humedad demasiado alta o baja puede provocar un mal aislamiento, fugas de electricidad, cambios en las propiedades mecánicas y corrosión.
- Página 15 Conmutador Gigabit no administrado Protección contra rayos Se pueden producir corrientes de voltaje extremadamente alto instantáneamente cuando ocurre un rayo y el aire en la trayectoria de la descarga eléctrica se puede calentar instantáneamente hasta 20,000℃.Como esta corriente instantánea es lo suficientemente fuerte como para dañar los dispositivos electrónicos, se deben tomar medidas de protección contra rayos más efectivas.
- Página 16 Conmutador Gigabit no administrado 2.4 Instalación del producto ■ Instalación de escritorio Para instalar el dispositivo en el escritorio, siga los pasos: 1. Coloque el dispositivo sobre una superficie plana lo suficientemente fuerte como para soportar todo el peso del dispositivo con todos los accesorios.
- Página 17 Conmutador Gigabit no administrado 3. Después de fijar los soportes al dispositivo, utilice tornillos adecuados (no incluidos) para fijar los soportes al bastidor, como se ilustra en la siguiente figura. Estante Figura 2-3 Instalación en bastidor Precaución: Deje espacios de 5 a 10 cm alrededor del dispositivo para que circule el aire. ■...
- Página 18 Conmutador Gigabit no administrado Capítulo 3 Protección contra rayos 3.1 Cableado razonable En el entorno de red real, es posible que necesite cables en exteriores e interiores, y los requisitos para el cableado en exteriores e interiores son diferentes. Un sistema de cableado razonable puede disminuir el daño de los rayos inducidos a los dispositivos.
- Página 19 Conmutador Gigabit no administrado Requisitos para cableado en interiores ■ Al realizar el cableado en interiores, mantenga una cierta distancia de los dispositivos que puedan causar interferencias de alta frecuencia, como cables de bajada, líneas eléctricas, transformadores de potencia y motores eléctricos. El cable principal debe pavimentarse en la canalización metálica del pozo de acceso.
- Página 20 Conmutador Gigabit no administrado Paralelo mínimo Cable Camino pavimentado Longitud (mm) Cableado paralelo 2~5kVA Uno está en la canalización metálica o tubería metálica conectada a tierra. Línea eléctrica Ambos están en la canalización metálica o tubería metálica conectada a tierra. Cableado paralelo >...
- Página 21 Conmutador Gigabit no administrado Conexión a tierra a través de la fuente de alimentación ■ Si el dispositivo se instala en un entorno normal, se puede conectar a tierra mediante el cable PE (protección de tierra) de la fuente de alimentación de CA, como se muestra en la siguiente figura. Figura 3-2 Conexión a tierra Nota: La figura es para ilustrar la aplicación y el principio.
- Página 22 Conmutador Gigabit no administrado La siguiente figura ilustra cómo practicar la conexión equipotencial en una red. Cable de conexión equipotencial Terminal de puesta a tierra Cable de tierra Barra de puesta a tierra Figura 3-3 Compensación de potencial Cuando realice una conexión equipotencial, tenga en cuenta que el cable debe estar envuelto en cobre Kelly y su área debe ser de 6 mm.
- Página 23 Conmutador Gigabit no administrado Al comprar o utilizar un pararrayos de señal, observe las siguientes reglas: La velocidad del puerto del pararrayos de señal debe coincidir con la velocidad del puerto ■ deseado en el dispositivo. Si no coincide, este pararrayos de iluminación de señales no funcionará.
- Página 24 Conmutador Gigabit no administrado Capítulo 4 Conexión 4.1 Puerto Ethernet Conecte un puerto Ethernet del conmutador a la computadora mediante un cable RJ45 como se muestra en la siguiente figura. Puerto RJ45 Cable RJ45 Figura 4-1 Conexión del puerto RJ45 4.2 Verificar la instalación Después de completar la instalación, verifique los siguientes elementos: Hay entre 5 y 10 cm de espacio libre alrededor de los lados del dispositivo para ventilación y el...
- Página 25 Conmutador Gigabit no administrado 4.4 Inicialización Para TL-SG1048/TL-SG1024/TL-SG1024D/TL-SG1016/TL-SG1016D/TL-SG1008: Una vez encendido el dispositivo, comienza la autoprueba de encendido. Se ejecutan automáticamente una serie de pruebas para garantizar que el dispositivo funcione correctamente. Durante este tiempo, sus indicadores LED responderán de la siguiente manera: Todos los indicadores LED parpadearán momentáneamente durante un segundo, lo que representa un...
- Página 26 2. Asegúrese de que el dispositivo conectado esté encendido y funcionando bien. 3. El cable debe tener menos de 100 metros de largo (328 pies). Para obtener más ayuda para la resolución de problemas, visite: http://www.tp-link.com/en/support/faq ■ Para descargar el firmware, el controlador, la utilidad y la guía del usuario más recientes, vaya a: ■...
- Página 27 Aprendizaje de direcciones MAC 10Base-T: 14881 pps/puerto 100Base-Tx: 148810pps/puerto Velocidad de avance de fotogramas 1000Base-T: 1488095 pps/puerto Encendido, Enlace/Actuación (TL-SG1048) Alimentación, enlace/acción, 1000 Mbps (TL-SG1024/TL-SG1024D/TL-SG1016/ TL-SG1016D/TL-SG1008) Alimentación, PoE MAX, 1000 Mbps, Enlace/Act, Estado PoE (TL-SG1008PE) 0℃ ~40℃ (32 ~ 104°F) Temperatura de funcionamiento - 40℃...
- Página 28 Sitio web: http://www.tp-link.com 7106506316 REV5.2.1 Correo electrónico: support@tp-link.com...
