Instrucciones de instalación
Kit de mantenimiento de válvulas PR-3

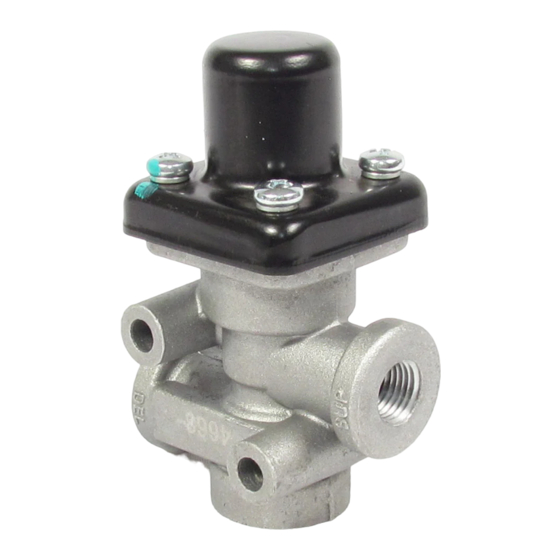

Válvula de control de depósito PR-3
Tornillos de
máquina
Cuerpo
3
2
Retenedor
de la
junta tórica
Contenido del kit
Este kit dará servicio tanto a la válvula de control del
depósito PR-3 de Bendix
™
de presión PR-4 de Bendix
™
las dos (2) válvulas es la inclusión de los componentes de
la válvula de retención en la válvula de control de depósito
PR-3. Consulte las figuras 1 y 2. Cuando este kit se utilice
para la reparación de una válvula de protección de presión
PR-4, no se utilizarán los elementos 2, 3 y 4 de la válvula
de protección de presión (figura 2).
de Bendix
™
1
4
6
figura 1
Nro. de artículo
1 Ensamble de pistón con junta tórica
2 Junta tórica
3 Muelle
4 Válvula de retención
5 Tubo de lubricante
6 Anillo de seguridad
como a la válvula de protección
®
. La principal diferencia entre
®
y PR-4 de Bendix
™ ™
Válvula de protección de presión PR-4
®
Muelle(s)
Platillo del
muelle
Descripción
Este kit consiste en los elementos que se destacan en las
vistas seccionales de ambas válvulas, por los números
clave encerrados en círculo.
®
Tornillos de
máquina
figura 2
5
Cant.
1
1
1
1
1
1
de Bendix
™ ®
1
Cuerpo
1
