Paso 4. Instale la placa posterior de M.2 en el chasis.

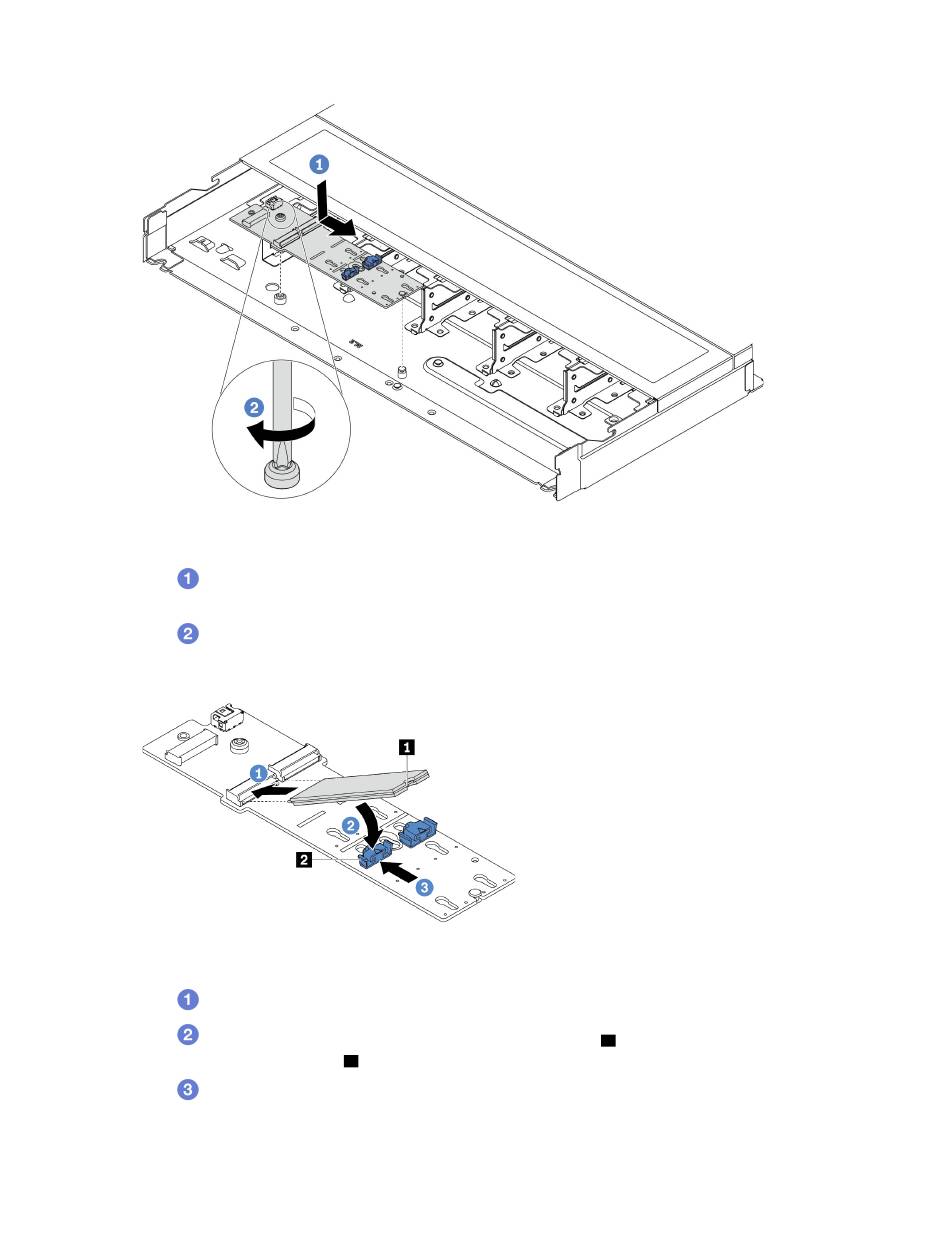

Figura 150. Instalación de la placa posterior M.2
a. Alinee la muesca de la placa posterior M.2 con la patilla en el chasis y luego coloque la
placa posterior M.2.
b. Apriete el tornillo para fijar la placa posterior M.2.
Paso 5. Instale la unidad M.2 en la placa posterior de M.2.
Figura 151. Instalación de la unidad M.2
a. Inserte la unidad M.2 en un ángulo de aproximadamente 30 grados en el conector.
b. Gire la unidad M.2 hacia abajo hasta que la muesca
elemento de sujeción
c. Deslice el elemento de sujeción hacia delante (hacia el conector) para fijar la unidad M.2 en
su lugar.
Paso 6. Desconecte los cables de M.2 de la placa posterior de M.2.
.
