Equipo motorizado para trabajo pesado
Herramientas necesarias: Destornillador de estrella
Tiempo estimado de ensamblaje: 10 minutos
1. Saque la trituradora de la caja.
Quite las grapas, rompa la goma de las lengüetas superiores o
corte la cinta en el extremo de la caja y desprenda por la
lengüeta para abrir la caja.

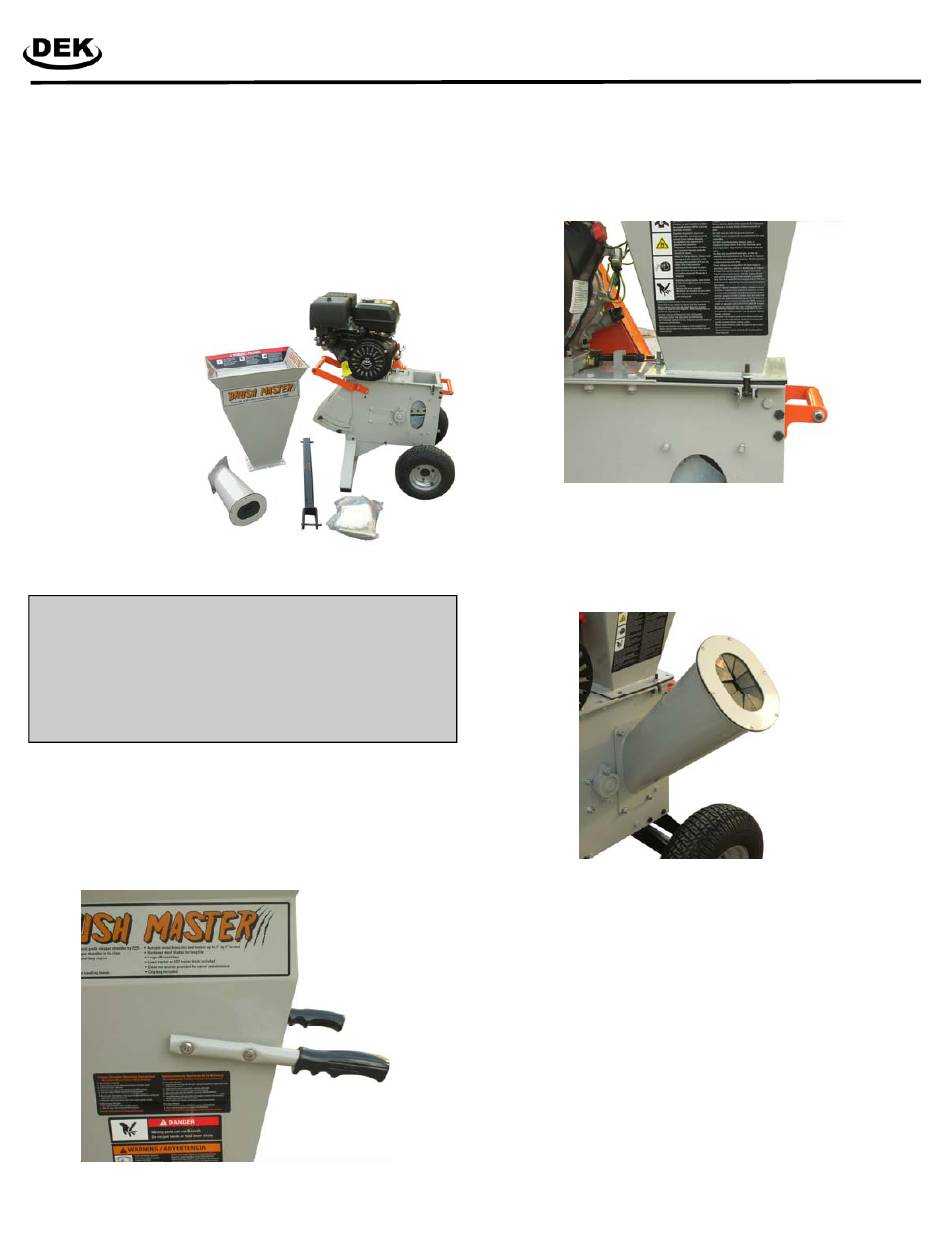

2. Verifique que todas las piezas estén en la caja
de la trituradora.
Embudo triturador
Motor de la
trituradora y
ensamble de la
caja (preensam-
blado)
Canal de la
trituradora
Bolsa de herrajes
El enganche del
remolque y las
manijas del
embudo vienen
empacadas
juntas.
3. Desconecte el cable de la bujía.
Antes de armar la trituradora/desmenuzadora,
desconecte el cable de la bujía y colóquelo a tierra contra
el motor para evitar que arranque inadvertidamente. Este
paso debe tomarse por precaución cuando esté
trabajando en esta máquina.
4. Fije el embudo de la trituradora.
Primero, fije las dos manijas a los costados del embudo
utilizando la llave que se proporciona y un destornillador
de estrella. Apriete las tuercas de forma segura.
Rev: 07/2010
Trituradora/Desmenuzadora Brush Master™ con alimentación de 2 vías
Ensamblaje
Segundo, coloque el embudo sobre la abertura de la
caja de la trituradora, comprobando que la
empaquetadura de goma esté alineada correctamente.
Fije el embudo con los dos "pernos de movimiento
ascendente" y el perno fijo utilizando la llave que se
suministra. Apriete las tuercas de forma segura.
5. Fije el canal lateral de la trituradora.
Coloque el canal de la trituradora sobre los cuatro pernos
que sobresalen del costado de la caja de la trituradora y
asegure las tuercas apretadamente utilizando la llave
que se suministra.
6. Fije la bolsa recolectora de recortes.
Coloque las arandelas metálicas de la bolsa sobre las
anillas de alambre ubicadas en la base del motor.
Envuelva la bolsa bajo la parte inferior del canal de
descarga, hale el cordón apretadamente y asegúrelo.
7. Fije al enganche del remolque.
Coloque el enganche del remolque en el agujero de la
base de la trituradora sobre el ensamble del eje. Inserte
el pasador y fije con el pasador de chaveta.
8. Reconecte el cable de la bujía.
7
