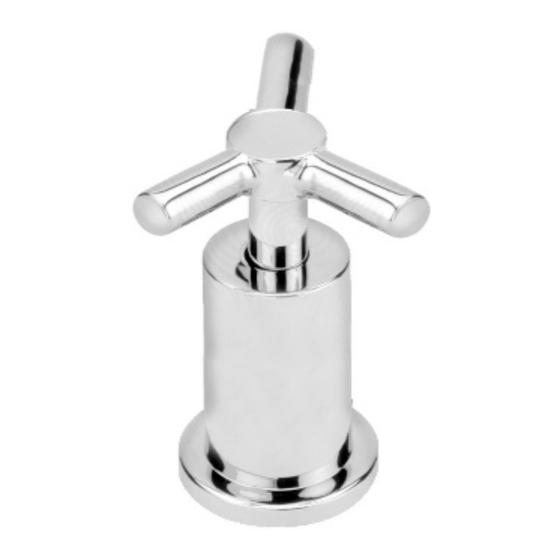

- Página 1 M.R. LEA CUIDADOSAMENTE ESTE INSTRUCTIVO ANTES DE HACER LA INSTALACION INSTRUCTIVO DE INSTALACION MANERALES INNOVEX MOD. C-75-AI Requerimientos de instalación Herramienta requerida (no incluida) Arco con segueta Desarmador plano...
- Página 2 Componentes del producto No. MODELO DESCRIPCION SIN MOD. CUERPO MANERAL RF-015 TORNILLO RA-0656 ARANDELA DE PRESION RH-1786 EXTENSION VASTAGO RH-1901 CHAPETON MANERAL RV-0865 O´RING Instalación en lavabo Inserte la extensión vástago (4) en el val-vex del cuerpo lateral y fíje con la arandela (3) y el tornillo (2) apretando firmemente. Respete la distancia indicada en la imagen.
- Página 3 Inserte el o´ring (6), el chapetón (5) y los manerales (1) a los cuerpos laterales verificando que ambos queden alineados. Sujete la cruceta maneral y gire únicamente el cuerpo maneral hasta roscar a tope. cruceta maneral cuerpo maneral Instalación en pared Conserve la distancia indicada en el capuchón plástico al colocar el acabado final, ver imagen.
- Página 4 Recomendaciones de limpieza Es muy importante seguir las siguientes instrucciones para conservar los acabados de los productos HELVEX, con brillo y en perfecto estado: Utilice únicamente 3. No utilice objetos 2. No utilizar fibras, polvos agua y un paño limpio.
