es | Instalación del armario de vigilancia
P101
P107
Tabla 3.2: Conexiones de las fuentes de alimentación externas NBA-7070-PA1/NBA-7070 PA2
1.
2.
3.
Figura 3.1: Cables de alimentación de entrada de 115/230 VAC
4.
5.
2024-04 | V01 | DOC
Toma de
Tornillo de conexión a tierra
tierra
Entrada de
Línea
alimentació
n de
120/230 VC
A
Salida de
Cámara
alimentació
de
n de
24 VCA
24 VCA
Tienda los cables de alta tensión de 120/230 VCA a través del racor con toma de tierra
del lateral izquierdo de la unidad. La unidad con transformador cuenta con una barrera
que separa el lado izquierdo de alta tensión del lado derecho de baja tensión.
Recorte los cables de toma de tierra y alta tensión de 120/230 VCA a una longitud
suficiente para alcanzar los terminales de conexión en la caja, pero no demasiado
largos para evitar que se pincen al cerrar la puerta o dificulten el cierre.

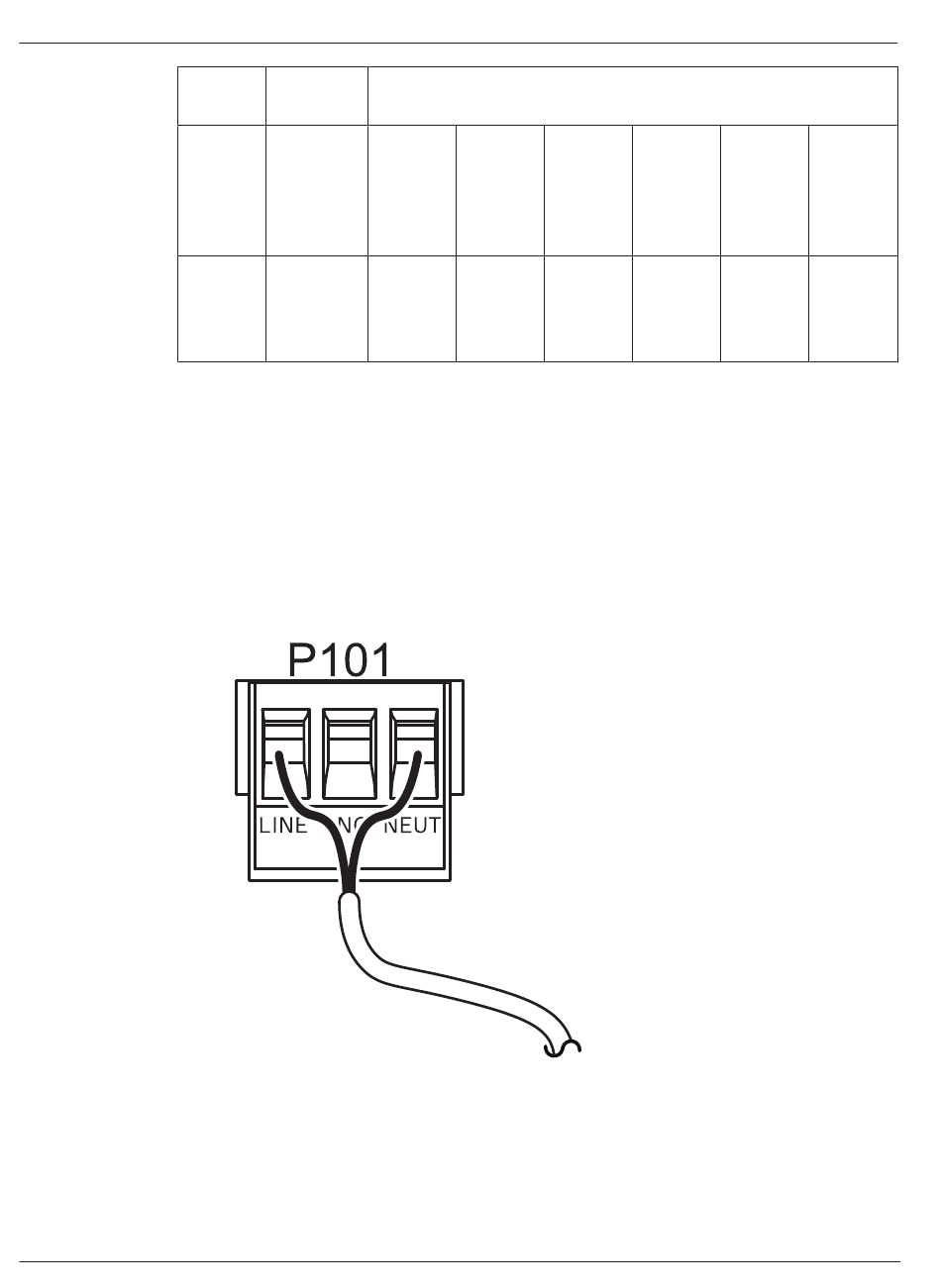

Monte el conector de alimentación de 3 patillas suministrado a los cables de alta
tensión entrantes en la unidad. Consulte el conector P101 en la tabla anterior y la
imagen siguiente:
1 2 3
Conecte el cable de conexión a tierra al tornillo de conexión a tierra.
Conecte el cable de alimentación de 24 VCA al conector de salida de alimentación P107
para tender la fuente de alimentación de 24 VCA a la unidad PA0.
Manual de instalación
NC (sin
Neutral
conexión)
Cámara
de
24 VCA
Surveillance cabinet
Bosch Security System
