Resumen de contenidos para Climer ECOHEAT EH100

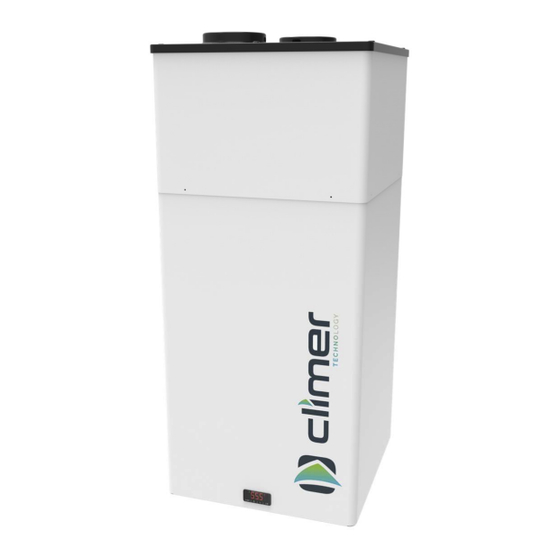

- Página 1 MANUAL DE USO E INSTALACIÓN ECOHEAT EH100 EH130...
- Página 2 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT V2REV3ES1123...
- Página 3 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT INTRODUCCIÓN ....................1 INDICACIONES GENERALES ................1 2.1. Indicaciones de seguridad ................1 2.2. Cualificación del personal ................1 2.3. Contenido del pack ..................1 2.4. Indicaciones sobre transporte y desembalaje ..........2 INFORMACIÓN TÉCNICA .................. 2 3.1.
- Página 4 Desde CLIMER, agradecemos la confianza depositada en nuestro producto y mediante este manual de instalación y puesta en marcha será guiado para su correcta instalación. Es necesario que lea detenidamente este manual antes de efectuar ninguna manipulación para evitar problemas derivados por...
- Página 5 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 2.4. Indicaciones sobre transporte y desembalaje El sistema ECOHEAT se suministra embalado en un pallet de madera asegurado para evitar cualquier daño durante el transporte. Los materiales usados para el embalaje son reciclables, por lo que deben disponerse de manera adecuada. Para el transporte de la unidad hasta el lugar de la instalación es necesario el uso de una transpaleta o carretilla, siempre introduciendo las palas por la base del pallet teniendo cuidado de no dañar la unidad.
- Página 6 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 3.2. Esquemas acotados Salida agua caliente, 3/4” Salida de aire (160 mm) Entrada agua fría, 3/4“ Entrada de aire (160 mm) Salida de condensados Resistencia eléctrica extraíble Conexión eléctrica, 230 V/ 1PH / 50 Hz V2REV3ES1123...
- Página 7 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 3.3. Datos técnicos Modelo EH100 EH130 Depósito Capacidad depósito, L Presión máxima de servicio, bar Bomba de calor Rango de potencia térmica, W 700 - 1200 Rango de consumo BdC, W 180 - 300 Clase energética Perfil de consumo Refrigerante / Carga, g...
- Página 8 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 4. PASOS PARA LLEVAR A CABO LA INSTALACIÓN Antes de llevar a cabo la instalación, verifique que dispone de todos los elementos y materiales necesarios para llevarlo a cabo: - Taladro - Atornillador - Elementos de seguridad del circuito hidráulico - Elementos de seguridad del circuito eléctrico Una vez comprobado que se dispone de todo el material, el instalador deberá...
- Página 9 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 6. INSTALACIÓN EN PARED El equipo está diseñado para su anclaje a la pared. Para ello dispone de dos soportes traseros que deben ser fijados correctamente. Se necesitan 4 tornillos tirafondo M10x80, 4 arandelas M10, 4 tacos de 12x60. Además, en la parte inferior del equipo existen dos orificios a cada lado para ajustar y regular los silentblocks suministrados a la pared.
- Página 10 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT - No usar tubo corrugado para la conducción de aire - No usar rejillas anti-insectos en los tubos de entrada y salida de aire de la unidad Si se prevé la canalización de la salida de aire, el tubo usado para la conexión de aire debe de ser de PVC rígido.
- Página 11 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 8. CONEXIÓN HIDRÁULICA La conexión hidráulica se muestra en la siguiente figura: El instalador debe instalar los componentes para realizar el circuito hidráulico según el esquema. 1. Entrada agua fría 6. Desagüe 2. Válvula de bola 7.
- Página 12 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 9. CONEXIÓN ELÉCTRICA La conexión eléctrica del equipo tiene una alimentación de 230 V/1/50 Hz. PV: Conexión fotovoltaica LPS: Presostato baja presión HPS: Presostato alta presión NTC1: Sonda temperatura ACS NTC2: Sonda temperatura ambiente AND: Sin uso D: Display VS: Válvula solenoide...
- Página 13 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 10. PUESTA EN MARCHA. CONTROLADOR 10.1. Elementos del controlador SET / Encendido / Bajar / Subir Confirmar Stand-by/ESC Cambiar modo Símbolo Significado del símbolo encendido Compresor en funcionamiento. Cuando parpadea el compresor está temporizando para entrar en funcionamiento Desescarche activo Ventilador en funcionamiento...
- Página 14 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 10.2. Instalación. Encendido Después de llenar completamente el equipo de agua, enchufar a la red eléctrica. La pantalla mostrará solo el símbolo de apagado. Mantenga pulsado durante 4 segundos la tecla , y la pantalla se iluminará mostrando todos los símbolos.
- Página 15 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 10.4. Desbloqueo de pantalla Después de 30 segundos de inactividad, la pantalla se bloquea por seguridad. Para desbloquear, mantenga pulsada cualquier tecla durante 2 segundos hasta que aparezca el mensaje UnL. 10.5. Mostrar modo activo En la primera puesta en marcha, el producto viene programado desde fábrica en modo ECO.
- Página 16 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 10.6. Cambio en el modo de funcionamiento Para cambiar el modo de funcionamiento, mantenga pulsada la tecla durante 2 segundos. La pantalla mostrará parpadeando los modos de funcionamiento que puede seleccionar. 1 click Toque para confirmar o para cancelar.
- Página 17 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 10.7. Modo ECO Modo económico: Calentamiento del agua sólo mediante la bomba de calor. Este es el modo programado desde fábrica Cambio de la temperatura La temperatura del agua caliente en modo ECO se modifica mediante el parámetro SP1. Pulse la tecla y seleccione SP1.
- Página 18 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 10.8. Modo AUTO Mantiene la temperatura estable mediante la bomba de calor y usa la resistencia eléctrica sólo en caso de que la temperatura del agua baje rápidamente. Cambio de temperatura de consigna Modo AUTO La temperatura de preparación del agua caliente en modo AUTO se modifica mediante el parámetro SP2.
- Página 19 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 10.9. Modo OVERBOOST Active este modo para lograr un calentamiento rápido usando bomba de calor y resistencia eléctrica. Este modo funciona siempre como un calentamiento rápido, y una vez que se alcanza la temperatura vuelve al modo inicial: - Si se activa Overboost cuando el equipo funciona en modo ECO: El equipo calienta hasta la temperatura SP1, y después vuelve a modo ECO...
- Página 20 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT Con el parámetro SP3 se selecciona la temperatura mínima a la que el Modo Overboost puede entrar en funcionamiento. Pulse la tecla y seleccione con las teclas SP3. Pulse para 1 click confirmar. La pantalla mostrará parpadeando la temperatura de consigna programada.
- Página 21 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 10.10. Modo Fotovoltaica / Reloj Cuando el Sistema trabaja en este modo, automáticamente calienta el agua con el exceso de energía de la producción fotovoltaica o con tarifa horaria. Los parámetros de este modo solo pueden ser configurados desde el menú de Instalador. Contacte con el técnico si desea realizar alguna modificación.
- Página 22 MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO ECOHEAT 10.12. Antilegionella El modo antilegionella evita el riesgo del desarrollo de la bacteria en el acumulador. El Sistema realiza una desinfección por choque térmico para eliminar cualquier condición que pueda causar el riesgo de desarrollo de la bacteria. La desinfección se realiza automáticamente una vez al mes, alcanzando una temperatura de 65 °C.
- Página 23 La garantía de fábrica tomará efecto de forma automática, a los 2 meses siguientes, de la fecha de la factura de venta de Climer, hacia el instalador o Distribuidor. Teniendo como fecha de inicio la fecha de dicha factura. Si en el plazo de estos 2 meses indicados, se realiza la instalación del equipo, se tomará esta fecha como inicio de la garantía, siempre que, se justifique mediante documento de puesta en marcha debidamente cumplimentado y enviado dentro del plazo de 2 desde la...
- Página 24 CLIMER TECHNOLOGY S.L.L. Esta empresa se reserva el derecho de modificar la información contenida en este documento sin previo aviso.
