DEPÓSITO INTERACUMULADOR
MANUAL
DE INSTRUCCIONES
INSTRUCTION MANUAL
GUIDE D´UTILISATION
MANUAL DE INSTRUÇÕES
HOT WATER CYLINDER
SERIE JINTEVI
JINTEVI150S
JINTEVI200S
JINTEVI300S
BALLON ECS
TANQUE DE AQS
Escanee para ver este manual en otros idiomas y actualizaciones
Scan for manual in other languages and further updates
Manuel dans d'autres langues et mis à jour
Manual em outras línguas e actualizações
V.1
Publicidad
Resumen de contenidos para Johnson JINTEVI Serie
- Página 1 DEPÓSITO INTERACUMULADOR HOT WATER CYLINDER BALLON ECS TANQUE DE AQS SERIE JINTEVI JINTEVI150S JINTEVI200S JINTEVI300S MANUAL DE INSTRUCCIONES INSTRUCTION MANUAL GUIDE D´UTILISATION MANUAL DE INSTRUÇÕES Escanee para ver este manual en otros idiomas y actualizaciones Scan for manual in other languages and further updates Manuel dans d'autres langues et mis à...
- Página 2 ÍNDICE 1. Instrucciones generales y de seguridad 1.1 Símbolos utilizados............... 1.2 Instrucciones, recomendaciones y obligaciones..2. Descripción del producto 2.1 Características técnicas............. 2.2 Dimensiones y conexiones............3. Instalación 3.1 Colocación..................3.2 Esquema de montaje..............4. Puesta en marcha 4.1 Llenado.................... 4.2 Combrobaciones preliminares..........
- Página 3 1. INSTRUCCIONES GENERALES Y DE SEGURIDAD 1.1 Símbolos utilizados Información fundamental acerca de peligros y riesgos, tanto físicos como legales. Información importante. Indicador de página que se debe consultar para completar/ampliar información. 1.2 Instrucciones, recomendaciones y obligaciones • Lea el presente manual antes de realizar la instalación, puesta en marcha u operación de mantenimiento en el acumulador.

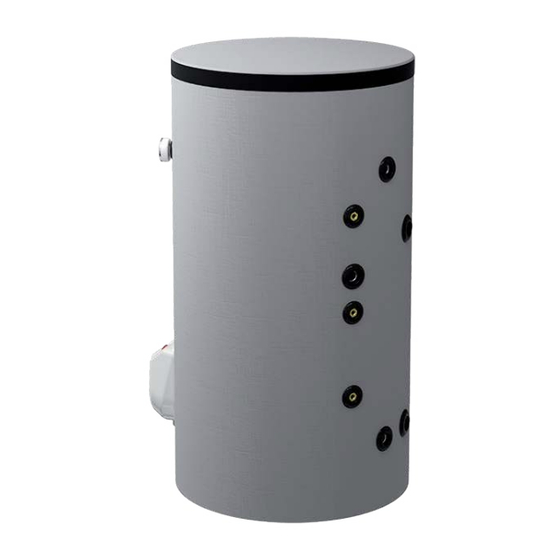

- Página 4 2. DESCRIPCIÓN DEL PRODUCTO Interacumulador de ACS diseñado para su utilización como parte de un sistema de generación y distribución de agua caliente sanitaria para usuarios domésticos, consistiendo en acumulador de agua en conjunción con una fuente de calor externa (aerotermia) y los elementos de control y protección necesarios (no incluidos).
- Página 5 2.2 Dimensiones y conexiones Dimensiones y conexiones: JINTEVI150-300S 1. Salida ACS [3/4’’H] 2. Entrada fría [3/4’’ H] 3. Circulación [3/4’’ H] 4. Retorno Aerotermia [3/4’’H; 1’’H(300)] 5. Salida Aerotermia [3/4’’H; 1’’H(300)] 6. Vaciado [3/4’’H] 7. Instrumentación [1/2’’ H] 8. Resistencia [1’’ 1/4 H]* Dimensión [mm] JINTEVI150S JINTEVI200S...
- Página 6 Dimensiones y conexiones: JINTEVI500S 1. Entrada aerotermia [1 1/4’’ H ] 2. Salida aerotermia [1 1/4’’ H] 3. Resistencia eléctrica embridada 4. Instrumentación [1/2“ H] 5. Entrada fría/Vaciado [1’’H ] 6. Recirculación [3/4’’H] 7. Salida ACS [1’’H ] 2 2 2...
- Página 7 3.INSTALACIÓN 3.1 Colocación El Interacumulador de agua sólo puede instalarse en lugares protegidos contra incendios y donde la temperatura no puede descender por debajo de 0°C. Es necesaria la presencia de un sifón en la instalación para aguas residuales u otro sistema con el mismo propósito en el suelo de las instalaciones porque durante el uso normal del interacumulador de agua, puede ocurrir que caiga agua por la apertura de la válvula de seguridad.
- Página 8 3.2 Esquema de instalación 150 a 300 litros DISTRIBUCIÓN A.C.S.. A.F. A.F. A.C.S. VASO DE EXPANSIÓN ADECUADO PARA A.C.S. A FUENTE DE CALOR. DE FUENTE DE CALOR. RESIST. VACIADO 500 litros A.C.S. DE FUENTE DE CALOR. A.F. A FUENTE DE CALOR. VACIADO VASO DE EXPANSIÓN 2 2 2...
- Página 9 válvula de corte válvula mezcladora conexión del manómetro válvula de retención filtro de agua sanitaria válvula reductora de presión vaciado conducido válvula de seguridad purgador bomba recirculadora sonda de temperatura termómetro conexión resistencia eléctrica Cada circuito del acumulador deberá ir provisto de su respectiva válvula de seguridad que deberá...
- Página 10 4. PUESTA EN MARCHA 4.1 Llenado Compruebe que las válvulas de seguridad de los circuitos de calentamiento y de consumo estén correctamente instaladas y su presión de tarado es inferior a la presión máxima de ADVERTENCIA funcionamiento. 4.1.1 Circuito de consumo: Conecte la tubería de agua fría sanitaria (AFS) procedente de la red de distribución a la válvula de entrada de red.
- Página 11 4.3 Conexión del acumulador 500L a la red eléctrica Antes de conectar la alimentación eléctrica, asegúrese de que el acumulador está completamente lleno. ADVERTENCIA Para conectar el cable de alimentación a los bornes de entrada del termo eléctrico de agua hay que quitar la tapa de plástico y después del montaje colocarla en su lugar. Ejecutando la conexión, hay que proceder con cuidado especial para que no se desunan las conexiones internas y de protección del termo eléctrico de agua, y que no se plieguen o rompan los tubos capilares de los termostatos y de los interruptores...
- Página 12 5. MANTENIMIENTO 5.1 Comprobaciones periódicas Al menos una vez al año debe: • Realizar una inspección visual de las conexiones, válvulas y demás accesorios en busca de posibles fugas o averías. • Comprobar el correcto funcionamiento de las válvulas de seguridad. No se debe utilizar el equipo si la válvula de seguridad falla o está...
