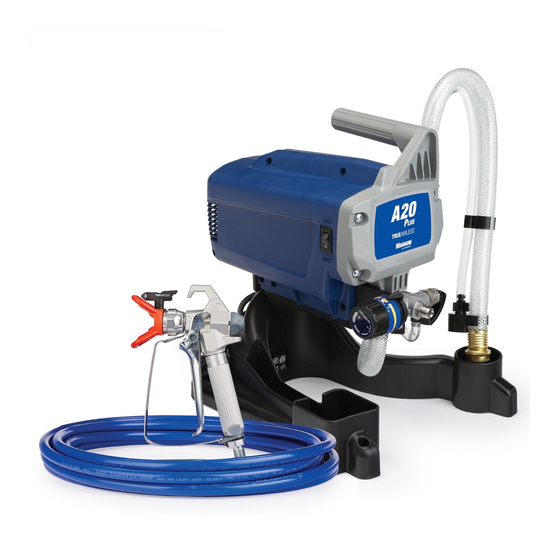

Graco MAGNUM A20 PLUS Guía Rápida

GUÍA RÁPIDA
CONOZCA SUS CONTROLES
Alimentación Presión
Cebado/Pulverización
CEBADO
CEBADO
PULVERIZAR
Boquilla de pulverización
PULVERIZAR
Lea el Manual de usuario para obtener instrucciones completas e información sobre
las advertencias. Esta guía rápida no sustituye la lectura y comprensión de todos
los manuales de instrucciones y las etiquetas de advertencias correspondientes
incluidos con el equipo. Los manuales están disponibles
ADVERTENCIA
Siga el procedimiento de eliminación de presión y póngase el equipo de protección
que incluye, a título enunciativo, pero no limitativo, las gafas de protección ocular.
PELIGRO DE PINCHAZO: Evite el contacto con la punta del pulverizador y cualquier
posible fuga. Enganche el seguro de gatillo cuando no esté pulverizando.
PELIGRO DE INCENDIO Y EXPLOSIÓN:
Siga las advertencias sobre peligro de incendio y explosión que aparecen en su
manual.
LEA Y COMPRENDA PERFECTAMENTE TODOS LOS MANUALES Y ETIQUETAS DE
ADVERTENCIAS ANTES DE UTILIZAR EL MATERIAL. NO TENER EN CUENTA TODAS
LAS ADVERTENCIAS PODRÍA OCASIONAR HERIDAS GRAVES, AMPUTACIONES
O INCLUSO LA MUERTE.
CONFIGURACIÓN
PULVERIZAR
PUESTA EN MARCHA
DESOBSTRUCCIÓN
en magnumbygraco.eu
CEBADO
CEBADO
1
En caso de sea necesario,
conecte la manguera
a la pistola. Retire la tapa
del extremo y conecte la
manguera al pulverizador.
Apriete firmemente.
2
Acople el seguro
del gatillo. Asegúrese
de que la boquilla de
pulverización esté insertada
en el protector de boquilla
de pulverización, y de que
el protector de boquilla
de pulverización esté
firmemente fijado a la pistola.
3
Gire la perilla
de control de
presión hasta el
ajuste más bajo.
magnum.graco.com/quickassembly
1
Coloque el
Interruptor de
encendido en posición
de OFF y conecte el
rociador a una toma
con conexión a tierra.
magnum.graco.com/quickstart
2
Separe el tubo de drenaje (más pequeño)
del tubo de aspiración (más grande).
Coloque el tubo de drenaje en el bidón de
desecho. Sumerja el tubo de aspiración en
un bidón lleno de agua para los materiales
con base acuosa o alcohol mineral en caso
de que haya material con base oleosa.
3
Mueva la válvula de cebado/
pulverización a la posición PRIME.
Presione el botón PushPrime* dos
veces para aflojar la bola de la válvula
de entrada. Gire la perilla de control de
presión a la posición START. Coloque
el interruptor de alimentación en la
posición de ON.
INICIO
* No disponible en todos los modelos.
4
Deje que el flujo fluya por
el tubo de aspiración y que
salga del tubo de drenaje durante
30-60 segundos. Coloque el
Interruptor de alimentación
en la posición de OFF.
PUESTA EN MARCHA
5
interruptor de alimentación en
la posición ON y controle que
la pintura salga por el tubo de
drenaje. Coloque el Interruptor
de alimentación en la posición
de OFF.
6
posición de UNCLOG. Quite el
DESOBSTRUCCIÓN
seguro del gatillo. Apuntando
PULVERIZAR
hacia el tubo de desecho,
PULVERIZAR
accione y mantenga pulsado
el gatillo. Mueva la válvula de
cebado/pulverización hasta la
posición SPRAY (pulverizar)
y el interruptor de encendido
en la posición ON.
7
Cuando la pintura comience a salir de la
pistola, suelte el gatillo. Acople el seguro
del gatillo. Transfiera el tubo de drenaje
PULVERIZAR
al bidón de pintura y sujete al tubo de
aspiración. Gire el protector de boquilla de
pulverización otra vez a la posición SPRAY
y asegúrese de que el protector de boquilla
de pulverización esté bien sujeto.
¡AHORA ESTÁ LISTO PARA PULVERIZAR!
PULVERIZACIÓN
1
Gire la perilla de control de presión a la posición START.
Desenganche el seguro del gatillo.
INICIO
Enrolle
2
Aumente la presión de la perilla de control en caso de que sea necesario
hasta que la pulverización se distribuya uniformemente sin fisuras ni bordes.
Abanico de pulverización adecuado
30 cm (12 in)
desde la superficie
RASTROS - fisuras boquilla de pulverización
Presión
en los bordes
orientación
demasiado baja
Desgaste
de la boquilla
Sumerja el tubo de aspiración
en la pintura. Coloque el
Gire la boquilla de
pulverización hacia la
magnum.graco.com/
howtospray
Apunte aquí con la
pistola para dar una
pasada a un 50 %
Apriete el gatillo después
de iniciar la pasada.
Suelte el gatillo antes
de finalizar la pasada.
Vertical
Horizontal
