Resumen de contenidos para Siera VSP 945

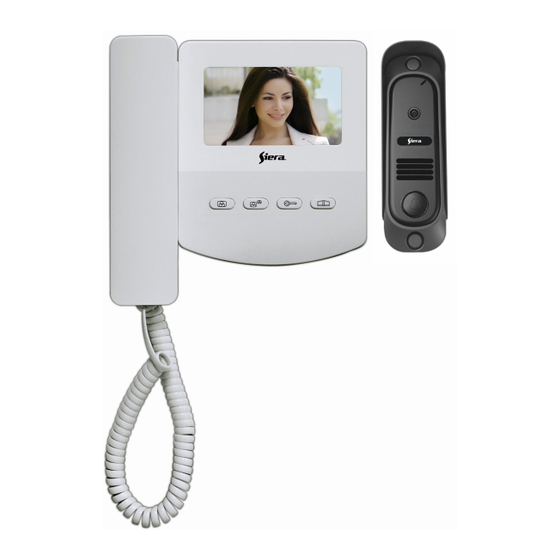

- Página 1 V SP 945 VIDEO PORTERO LCD COLOR VIDEO PORTEIRO LCD A CORES MANUAL DEL USUARIO MANUAL DO USUARIO www.sieraelectronics.com www.siera.com.br...
- Página 2 INDICE 1 ) Indice y Lista de Accesorios 2 ) Información Importante 3 ) Instrucciones de uso 4 ) Descripción y Controles 5 ) Instalación, Montaje del Monitor 6 ) Montaje de la Cámara 7 ) Conexionado 1 cámara y 1 monitor 1 cámara y 2 monitores 8 ) Conexionado 2 cámaras y 1 monitor 2 cámaras y 2 monitores...
- Página 3 INFORMACIÓN IMPORTANTE INFORMAÇÃO IMPORTANTE AVISO AVISO Este dispositivo cumple con la parte 15 de las Normas de Este dispositivo está em conformidade com a Parte 15 das la FCC. Regras da FCC. A operação está sujeita às duas seguintes condições: El funcionamiento está...
- Página 4 INSTRUCCIONES DE USO 1) Cuando la persona visitante oprima el “Botón de Llamado”, en la unidad exterior (cámara), sonará el “Ding Dong” en el monitor, se encenderá la pantalla y aparecerá la imagen del visitante. 2) Ud. podrá comunicarse con el visitante levantando el tubo (micro-teléfono), del equipo.
- Página 5 Descripción y Controles / Descrição e Controles MONITOR Tubo Monitor Vista Frontal Intercom / Intercomunicação Cerradura Eléctrica / Fechadura Elétrica Cerradura Magnética / Fechadura Magnética Pantalla / Tela Vista Trasera Vista Traseira Entrada de Alimentación 13.5Vdc Entrada de Alimentação 13,5Vdc Salida Cerradura Magnética Saída Fechadura Magnética Cámara 1 / Câmera 1...
- Página 6 INSTALACIÓN INSTALAÇÃO NOTA: NOTA: Para determinar a melhor localização do Para decidir la mejor ubicación del Monitor y Cámara consulte la Fig.2, las distancias Monitor e câmera veja a Fig. 2, las distancias são meramente indicativos. son solamente orientativas. 400 mm 92º...
- Página 7 Mover el monitor hacia la platina y enfrentarlo con las clavijas de inserción. Mover o monitor para placa de montagem e alinhá-lo com os pinos de inserção Mover el monitor hacia la derecha para engancharlo en las clavijas de inserción de la platina. Mover o monitor para direita para se engajar com os pinos de inserção da placa de montagem.
- Página 8 Cerrojo SAC 100 (no suministrado) Fechadura SAC 100 (não fornecida) +13.5V B+ V A G B) ESQUEMA DE DOS MONITORES CON UNA CÁMARA / ESBOÇO DE DOIS MONITORES COM UMA CÂMERA VSP 945 Monitor 110-220Vac Negro/Preto = Tierra/Terra +13.5V Blanco/Branco = Audio...
- Página 9 Rojo /Vermelho=+12Vdc Cerrojo SAC 100 (no suministrado) Fechadura SAC 100 (não fornecida) B+ V A G Cámara 1 Câmera 1 110-220Vac VSP 945 Monitor Cámara 2 Câmera 2 +13.5V Cerradura Magnética Fechadur Magnética B+ V A G Cerrojo SAC 100 (no suministrado) Fechadura SAC 100 (não fornecida)
- Página 10 D) ESQUEMA DE DOS MONITORES CON DOS CÁMARAS / ESBOÇO DE DOIS MONITORES COM DUAS CÂMERAS Cerrojo SAC 100 (no suministrado) Fechadura SAC 100 (não fornecida) Negro/Preto Blanco/Branco 110-220Vac Amarillo/Amarelo Rojo/Vermelho VSP 945 Monitor +13.5V B+ V A G 110-220Vac VSP 945 Monitor +13.5V Cámara 1 Cámara 2 Câmera 1...
- Página 11 Especificaciones / Especificações MONITOR / MONITOR PANTALLA COLOR / TELA COLORIDA TFT LCD 4.3". 480 x 275. RESOLUCIÓN / RESOLUÇÃO APAGADO / DESLIGADO AUTOMÁTICO 60 seg. ALIMENTACIÓN / ALIMENTAÇÃO 13,5 Vdc / 1,5 Amp. CONSUMO DE ENERGIA Espera <2 W Operación / Operação <8W ENTRADA DE VIDEO / ENTRADA DE VÍDEO 1 Vp-p BRILLO / BRILHO...
