Connexion de base
Exemple 2
Téléviseur

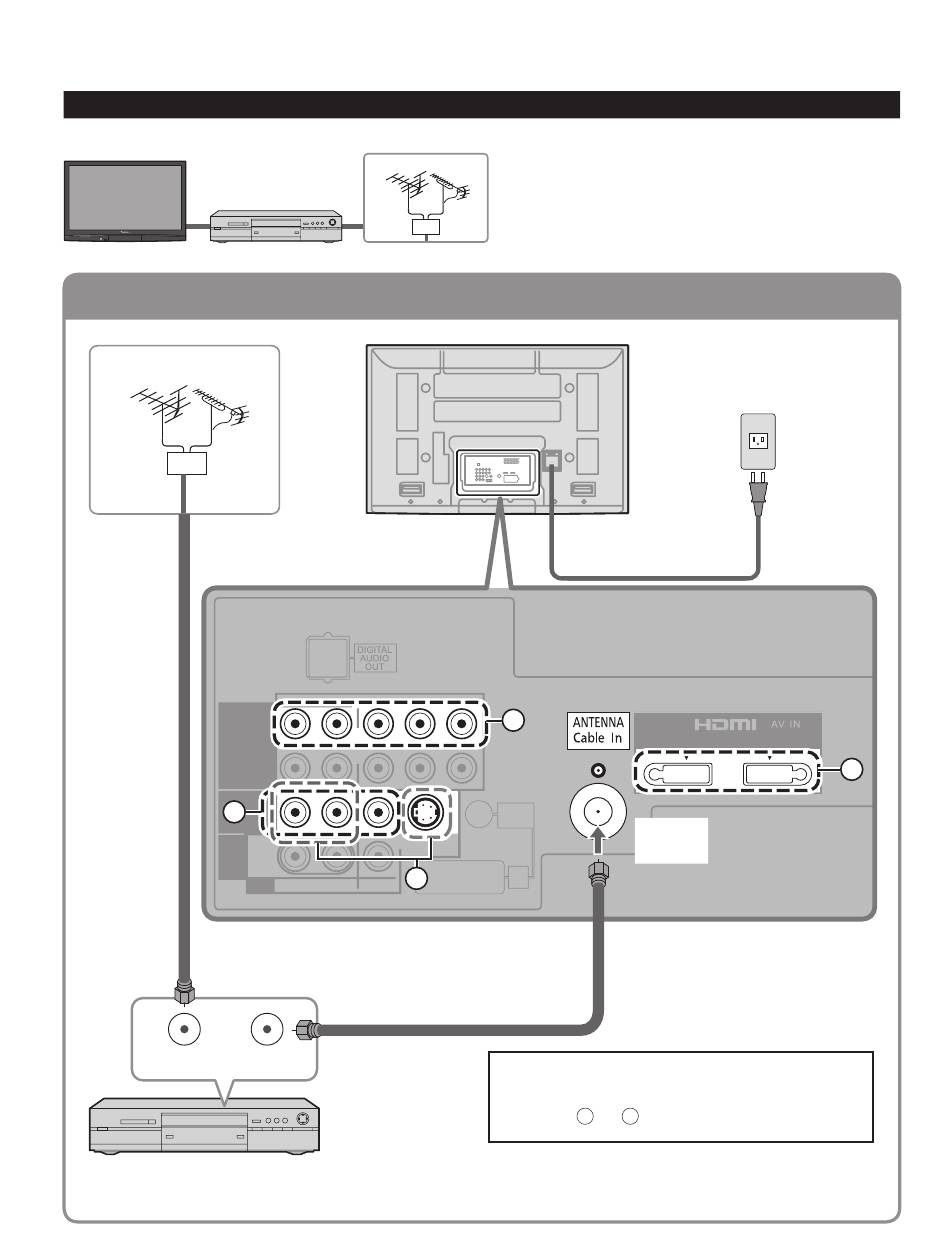

Raccordement aux bornes d'antenne et à un enregistreur DVD ou à un magnétoscope
Antenne VHF/UHF
ANT IN
(ex.: enregistreur DVD ou magnétoscope)
(avec syntonisateur télé)
10
Raccordement d'un enregistreur DVD (ou magnétoscope) (pour enregistrement/lecture)
Appareil AV
(ex.: enregistreur DVD ou
magnétoscope)
Panneau arrière
du téléviseur
AUDIO
1
R L
COMPONENT
IN
2
R L
VIDEO D
1
IN
R L
TO
PROG
AUDIO
OUT
L
AMP
R
AUDIO VIDEO
ANT OUT
Appareil AV
Enregistreur DVD
Si cette source possède une résolution plus élevée avec un
Antenne VHF/UHF
signal entrelacé ou progressif, la connexion peut se faire au
moyen d'un câble composante vidéo ou HDMI. (p. 12)
Magnétoscope
La connexion peut être faite au moyen d'un câble
RF et d'un câble composante vidéo/S-Vidéo. (p. 12)
* Reportez-vous à la page 8
B
P P Y
R B
P P Y
R B
AUDIO
IN
S VIDEO
C
PC
Raccordement du téléviseur à un appareil
auxiliaire audio vidéo
Consultez
(Suite)
120 V c.a.,
60 Hz
(raccordement du câble AV)
HDMI 1
Borne
d'antenne
– à la page 12
A
D
Cordon
d'alimentation
HDMI 2
A
