Cables y conectores

Introducción
En este capítulo, se describen los cables y conectores requeridos para establecer las conexiones adecuadas entre los equipos
involucrados en su instalación de sonorización.
Tenga en cuenta que, particularmente en el ámbito de "sonido & iluminación", es imprescindible respetar minuciosamente esta
información ya que en muchas ocasiones la mera posibilidad de enchufar entre sí dos conectores macho y hembra no necesaria‐
mente significa que el cable utilizado sea el adecuado, con la consecuencia de que la instalación no funciona y hasta dañar, por
ejemplo, una etapa de potencia, o causar cortocircuitos eléctricos.
Líneas balanceadas y no balanceadas
La transmisión de señales acústicas de equipos de HiFi y a nivel semi-profesional se realiza, en la mayoría de los casos, por medio
de líneas no balanceadas, utilizando, por ejemplo, cables de instrumentos de dos conductores (uno de masa y apantallamiento, el
otro para la transmisión de la propia señal).
Dichas líneas, no obstante, son muy sensibles a las interferencias electromagnéticas. Este efecto resulta aún más importante si es
por transmitir señales de bajo nivel, como por ejemplo de micrófonos, o bien si se utilizan cables muy largos.
Por esta razón, a nivel profesional se prefieren líneas balanceadas que aseguran la transmisión de la señal acústica a través de
grandes distancias sin ningún tipo de interferencias. Aparte de los conductores de masa y de la señal acústica, las líneas balan‐
ceadas utilizan otro conductor tercero que también transmite la señal acústica pero con fase invertida 180°.
Puesto que las interferencias afectan en la misma media a los dos conductores de señales, quedarán eliminadas por completo
gracias a la sustracción de la señal norma e invertida, obteniendo así la mera señal útil sin ningún tipo de interferencia.

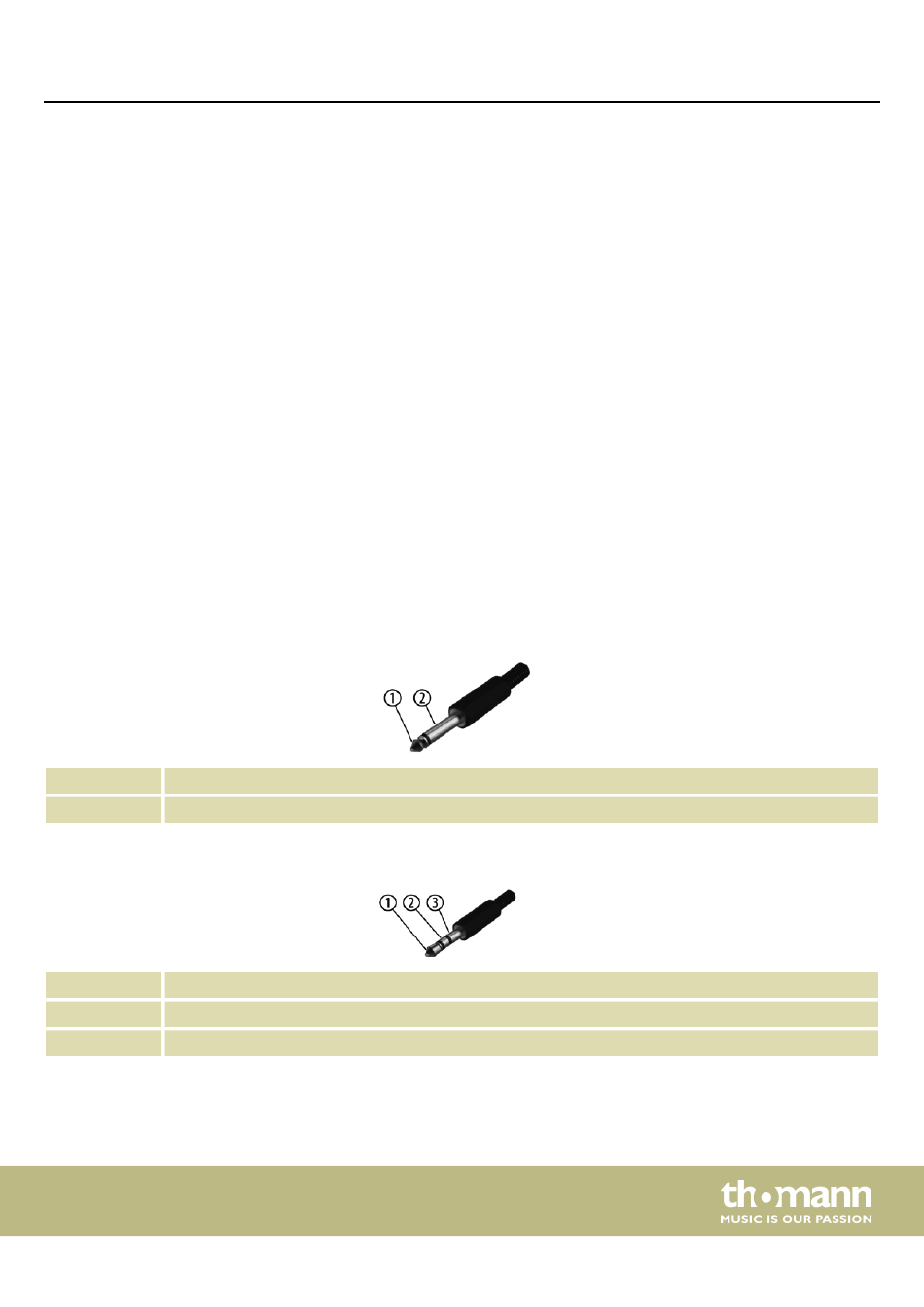

Conector jack de 6,35 mm, dos polos (mono, no balanceado)
1 señal
2 masa
Conector jack de 3,5 mm, tres polos (estéreo, no balanceado)
1 señal (canal izquierdo)
2 señal (canal derecho)
3 masa
