Unical BAHR’12 Instrucciones De Instalación, Uso Y Mantenimiento página 27

BASIC
2 3
LC3050
ALARM
OK
AL
LWL SAFE1
Push to Reset
20
21
22
B MODE B MODE
LOCK RUN
17
P1 MODE P1 MODE
OVERLOAD RUN
19
18
P2 MODE P2 MODE
OVERLOAD RUN
16
15
14
4
LC3050 LC3050
ALARM ALARM
OK OK
AL AL
LWL SAFE2 HWL SAFE
Push to Reset Push to Reset
S T E A M E R
B MODE B MODE ON
OFF ON POWER ON
OFF
P1 MODE CP MODE
MAN-0-AUT POWER ON
H/LWL SAFE HP SAFE
P2 MODE
DIAGNOSTIC Push to Reset
MAN-0-AUT

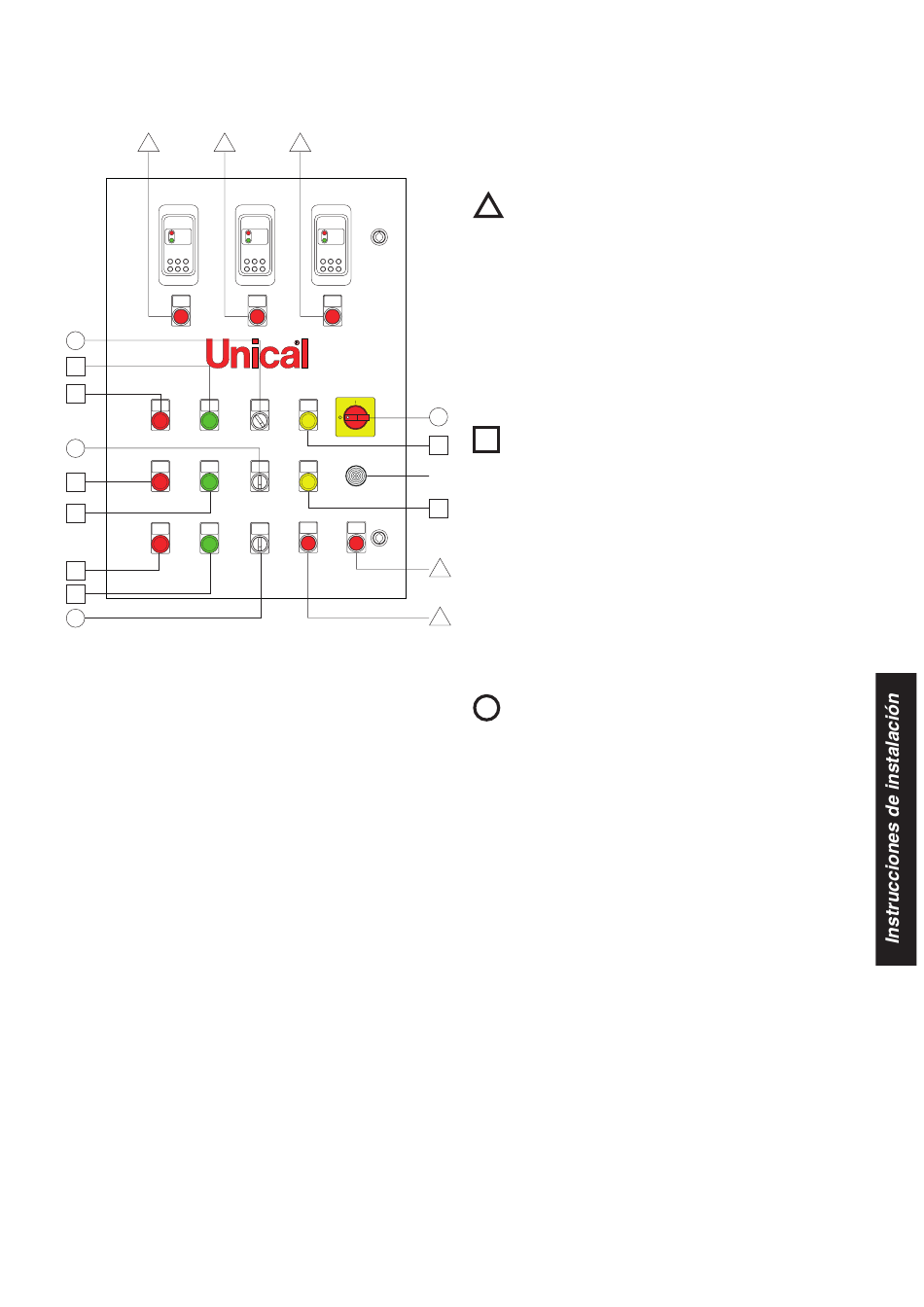

LEYENDA DEL PANEL
12 Sirena de alarma
Pulsadores luminosos de alarma
2 LWL SAFE 1 - Push to Reset: Testigo de alarma de la son-
da 1 de bajo nivel
3 LWL SAFE 2 - Push to Reset: Testigo de alarma de la son-
da 2 de bajo nivel
4 HWL SAFE - Push to Reset: Testigo de alarma de la sonda
de alto nivel (opcional)
13 HP SAFE - Push to Reset: Testigo de alarma del presostato
de seguridad
29 H / LWL SAFE DIAGNOSTIC: Testigo de alarma de la de-
tección de una anomalía de la sonda/s de nivel
8
Testigos luminosos
9
9 B MODE POWER ON: Presencia de tensión en el quema-
12
dor
11 CP POWER ON: Presencia de tensión en el cuadro eléctri-
11
co
15 P2 MODE RUN: Bomba 2 en funcionamiento (opcional)
16 P2 MODE OVERLOAD: Intervención de la protección
térmica de la Bomba 2 (opcional)
13
18 P1 MODE RUN: Bomba 1 en funcionamiento
19 P1 MODE OVERLOAD: Intervención de la protección
térmica de la Bomba 1
29
21 B MODE RUN: Quemador en funcionamiento
22 B MODE LOCK: Quemador bloqueado
Selectores / Interruptores
8 INTERRUPTOR GENERAL
14 P2 MODE - MAN-0-AUTO: Modalidad de funcionamiento
de la Bomba 2 (opcional)
17 P1 MODE - MAN-0-AUTO: Modalidad de funcionamiento
de la Bomba 1
20 B MODE - ON-OFF: Modalidad de funcionamiento del
quemador
27
