INSTALACIÓN Y UTILIZACIÓN DEL
DESSALATOR® DUO 100 AC&DC
Primero desalinizador en el mundo en bi voltaje
(12 ò 24 volts y 120 ò 230 voltios)
100 L/H, con enjuague automatizado. Modelo registrado.
DESSALATOR
Departamento técnico y departamento de ventas:
Z.I. des 3 Moulins "Euro 92" Bât. D, 06600 Antibes
FRANCE
Telf.: +33 (0)4 93 95 04 55 Fax: +33 (0)4 93 95 04 66
Correo electrónico:
contact@dessalator.com
Sitio Internet:
www.dessalator.com
Versión A5
Publicidad
Tabla de contenido
Resumen de contenidos para DESSALATOR DUO 100
- Página 1 INSTALACIÓN Y UTILIZACIÓN DEL DESSALATOR® DUO 100 AC&DC Primero desalinizador en el mundo en bi voltaje (12 ò 24 volts y 120 ò 230 voltios) 100 L/H, con enjuague automatizado. Modelo registrado. DESSALATOR Departamento técnico y departamento de ventas: Z.I. des 3 Moulins "Euro 92" Bât. D, 06600 Antibes FRANCE Telf.: +33 (0)4 93 95 04 55 Fax: +33 (0)4 93 95 04 66...
-
Página 2: Tabla De Contenido
SUMARIO 1. Elementos suministrados por DESSALATOR pagina 1 2. Información de montaje: 2.1 Válvula de entrada de agua de mar y filtros pagina 2 2.2 Bloque motor pagina 3 2.3 Esquema eléctrico pagina 3 2.4 Membranas pagina 4 2.5 Cuadro de mando pagina 5 3. - Página 3 D i a g r a m a d e I n s t a l a c i ó n D e s s a l a t o r D U O 1 0 0 A C & D C D o b l e V o l t a j e : 1 2 Ú...
-
Página 5: Elementos Suministrados Por Dessalator
1. Elementos suministrados por DESSALATOR®: Versión A5 Válvula de casco: Debe ser instalada lo más bajo posible en el barco, hacia la trasera por un barco a motor ó en el centro cerca de la quilla por un velero. El avispero de la válvula de casco permite la retención de grandes partículas evitando que entren en el sistema. -
Página 6: Información De Montaje
2. Información de montaje: 2.1 La válvula de entrada de agua de mar: Válvula de entrada de agua de mar: La válvula de entrada de agua de mar debe estar colocada lo más abajo posible de la linea de flotación y lejos de los rechazos del barco. Taladrar el casco con diam. -
Página 7: Bloque Motor

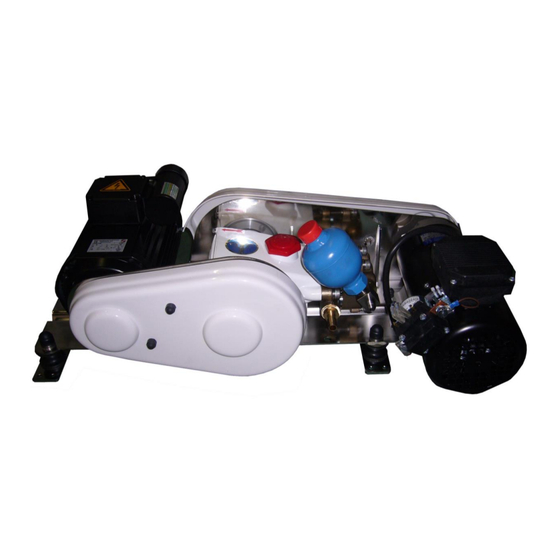

2. Información de montaje: 2.2 El bloque motor: El bloque motor de alta presión debe instalarse lo más bajo posible en el barco, en posición horizontal y protegido de las salpicaduras de agua lo máximo posible. El bloque motor debe instalarse con dos soportes situados debajo de los dos motores y dejando unos centimetros de espacio libre alrededor del bloque. -
Página 8: El Bloque Membranas
2. Información de montaje: 2.4 El bloque Membranas membranas pueden montarse horizontalmente, preferentemente de plano ó sobre un soporte. La fijación se hace con 8 tornillos Parker en las escuadras de acero inoxidable . Es conveniente forrar el tubo flexible proveniente de la bomba de alta presión , ya que este vibra. -
Página 9: Cuadro De Mando
2. Información de montaje: 2.5 Cuadro de mando: El cuadro de mando debe instalarse en una superficie vertical, lo más cerca posible del bloque motor y de las membranas. Deja un espacio libre detrás del panel para facilitar las conexiones a la parte posterior del panel. Es aconsejable instalar el cuadro de mando en la parte inferior o en los laterales de las cabinas, bajo la mesa de planos o en los asientos de la cabina de los oficiales, en la parte frontal de una litera posterior, etcétera. -
Página 10: Puesta En Marcha
3. Puesta en marcha del Dessalator: 1. Antes de la puesta en marcha, verificar la apertura de las válvulas (válvula de casco, válvula de salida de desechos). 2. Lo que se tiene que hacer obligatoriamente: Por un primer uso, después de sustituir el filtro, después de la salida del barco fuera del agua ó... -
Página 11: Aprovechamiento De Las Membranas
APROVECHAMIENTO DE LAS MEMBRANAS MEMBRANAS: COMPONENTES DELICADOS Las membranas de ósmosis inversa deben recibir un tratamiento adecuado, puesto que son los elementos más delicados del sistema. Es aconsejable seguir atentamente las instrucciones para evitar que la membrana se estropee y la garantia no quede invalidada. La capacidad de producción del desalinizador se obtiene a una temperatura de agua de mar de 25°C y depende de su zona de navegación. -
Página 12: Enjuagar Las Membranas
Mantenimiento CUIDADO: EN CASO DE HELADA, VACIAR EL CAUDALIMETRO COLOCADO EN EL CUADRO DE MANDO DESCONECTANDO EL TUBO DE PRODUCCIÓN Y SOPLANDO O INYECTANDO AIRE EN ESTE TUBO, PROTEGER LA MEMBRANA CON MANTAS 5.1. Mantenimiento de las membranas Por término medio después de 1000 horas de uso, es normal que el volumen de agua producida es un 10 ó... -
Página 13: Lavado Manual
Mantenimiento LAVADO MANUAL Al lado del pre-filtro o sobre la pre bomba (Modelos D90-D300) hay una válvula. Ésta está conectada al circuito de agua dulce bajo presión y si la gira, se va automáticamente a arrancar el grupo de agua del bordo y enviar agua dulce proveniente del depósito de agua hacia la desalinizadora. -
Página 14: Mantenimiento
5. Mantenimiento: 5.3. STERILISACIÓN DE LAS MEMBRANAS ¿Cuándo hay que esterilizar las membranas? Habitualmente, un enjuague mensual y regular de las membranas suele ser suficiente a su mantenimiento. Si esto no es posible, la membrana deberá esterilizarse. La eficacia del esterilizador no puede sobrepasar 6 meses y la esterilización nunca debe estar repetida más que dos veces al año con un enjuague obligatorio con agua dulce entre estos dos operaciones. -
Página 15: Piezas De Recambio Y Accesorios
6. PIEZAS DE RECAMBIO Y ACCESORIOS Piezas de recambio Las máquinas DESSALATOR®, con grande fiabilidad y vida útil, no necesitan, generalmente, una revisión costosa. Aunque siempre es posible que ocurra un incidente, (funcionamiento sin agua, superpresión accidental, golpe, etc.). Tenemos a su disposición piezas de recambio y de mantenimiento: ... -
Página 16: A1 : Principio De L'óSmosis Inversa
APÉNDICE – A1 LA ÓSMOSIS INVERSA ¿Cuál es el principio de la ósmosis inversa utilizado en su sistema de desalinización? El agua de mar es empujada a alta presión hacia unas membranas que actúan como «filtro molecular » y que dejan pasar solo el agua pura. La mayoría de las particulas sólidas disueltas no pasan a través de las membranas. -
Página 17: Instalación De Los Conectores De Alta Presión Del Desalinizador
APÉNDICE – A2 Instalación de los conectores de alta presión del desalinizador 1. Atornillar la junta de latón (copa) en el tubo de alta presión en el sentido contrario a las agujas de un reloj, no más de 2,5cm. Parar en el momento que el paso de tuerca interior ya no se ve. -
Página 18: A3 : Enjuague Manual
APÉNDICE – A3 Su Dessalator ® está equipado con un enjuague automático. Este es el procedimiento a seguir si se elige el enjuague manual. ENJUAGUE MANUAL Enjuague manual y esterilización: Llave de la válvula hacia la trasera La bomba de alta presión... -
Página 19: Modeo De Empleo Del Cartucho Esterilizante
APÉNDICE – A4 Modeo de empleo del cartucho esterilizante Desalinizador parado: 1. Cerrar la válvula de entrada de agua de mar 2. Abrir el cartucho esterilizante 3. Quitar la rejilla de arriba 4. Colocar la espuma en el fondo del filtro 5. -
Página 20: A5 : Anomalías
APÉNDICE – A5 Anomalías: PROBLEMA CAUSA SOLUCIONES Derrame sobre el Prensaestopa de Apretar la prensaestopa regulador de presión control aflojada con una llave de 12. en la parte frontal del cuadro de mando - Llegada de agua - Vérificar el buen reducida o entrada de diámetro de los tubos, Ruido de la bomba de... -
Página 21: A5 : Anomalías - Indicador Led
APÉNDICE – A5 Anomalías: indicador led - Pagina 17 -...
