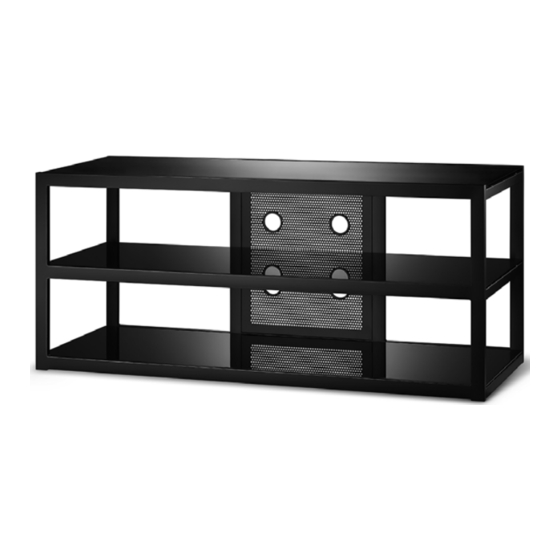

Base de metal y vidrio para televisor para televisores de hasta 65 pulg. o 110 lb

Publicidad

Enlaces rápidos

Base de metal y vidrio para
televisor Para televisores de hasta
65 pulg. o 110 lb
NS-HMG1856
Antes de usar su producto nuevo, lea este instructivo para evitar cualquier daño.
GUÍA DEL USUARIO
CONTENIDO DEL PAQUETE: PIEZAS ............................3
INSTRUCCIONES DE MONTAJE ......................................5
CUIDADO Y MANTENIMIENTO ................................... 11

Publicidad

loading

Resumen de contenidos para Insignia NS-HMG1856

  • Página 1: Tabla De Contenido

    GUÍA DEL USUARIO Base de metal y vidrio para televisor Para televisores de hasta 65 pulg. o 110 lb NS-HMG1856 INFORMACIÓN DE SEGURIDAD Y ESPECIFICACIONES ............2 CONTENIDO DEL PAQUETE: PIEZAS ......3 CONTENIDO DEL PAQUETE: FERRETERÍA....4 INSTRUCCIONES DE MONTAJE ........5 CUIDADO Y MANTENIMIENTO ........
  • Página 2: Información De Seguridad Yespecificaciones

    NS-HMG1856 INFORMACIÓN DE SEGURIDAD Y ESPECIFICACIONES ADVERTENCIA: La parte superior de esta base Peso máximo está diseñada para utilizarse con productos de Repisa superior: 110 lb (50 kg) un peso máximo de 110 lb (50 kg) y teniendo Repisa del medio o inferior: 50 lb (22.7 kg)
  • Página 3: Herramientas Requeridas

    Base de metal y vidrio para televisor Herramientas requeridas: Destornillador Phillips CONTENIDO DEL PAQUETE: PIEZAS Asegúrese de que tenga todos los elementos necesarios para ensamblar su base nueva para televisor. A Repisa de vidrio superior (Cantidad 1) D Marco posterior (Cantidad 1) B Repisa de vidrio inferior (Cantidad 2) E Marco lateral (Cantidad 2) C Marco frontal (Cantidad 1)
  • Página 4: Contenido Del Paquete: Ferretería

    NS-HMG1856 CONTENIDO DEL PAQUETE: FERRETERÍA Asegúrese de que tenga toda la ferretería necesaria para el ensamblaje de la base para su televisor. Etiqueta Ferretería Cantidad Etiqueta Ferretería Cantidad Tornillos de cabeza Soporte metálico plana de 5/8 pulg. Clip para Espaciador de la organización de...
  • Página 5: Instrucciones De Montaje

    Base de metal y vidrio para televisor INSTRUCCIONES DE MONTAJE Paso 1: Fije los soportes metálicos 1 Fije cuatro soportes metálicos (G) a cada uno de los marcos laterales (E) con cuatro tornillos de cabeza plana de 1/2 pulg. (J) y con un destornillador Phillips. Asegúrese de que los soportes estén orientados hacia abajo. PANEL INFERIOR 2 Fije dos soportes metálicos (G) al marco frontal (C) con dos tornillos de cabeza plana de 1/2 pulg.
  • Página 6: Paso 2: Montaje De Las Barras De Conexión

    NS-HMG1856 Paso 2: Montaje de las barras de conexión 1 Fije las cuatro barras del medio (F) al marco posterior (D) con cuatro tornillos de cabeza plana de 1/2 pulg. (J) y con un destornillador Phillips. 2 Fije dos soportes de metal (G) al marco posterior (D) con dos tornillos de cabeza plana de 1/2 pulg. (J) y un destornillador Phillips.
  • Página 7: Paso 3: Monte Los Marcos Frontal Y Posterior

    Base de metal y vidrio para televisor Paso 3: Monte los marcos frontal y posterior 1 Gire el ensamblado del marco posterior a la posición vertical. 2 Fije las cuatro barras de conexión del medio (F) al marco frontal (C) usando cuatro tornillos de cabeza plana de 1/2 pulg.
  • Página 8: Paso 4: Instalación Del Clip De Sujeción De Cables

    NS-HMG1856 Paso 4: Instalación del clip de sujeción de cables • Conecte los clips de sujeción del cable (L) al marco posterior usando dos tornillos de cabeza plana de 5/8 "(K) y un destornillador Phillips. Puede sujetar los clips a cualquier de los cuatro orificios disponibles.
  • Página 9: Paso 5: Sujete Los Espaciadores De Vidrio Y Las Ventosas

    Base de metal y vidrio para televisor Paso 5: Sujete los espaciadores de vidrio y las ventosas 1 Despegue los 24 espaciadores de vidrio (H) y péguelos sobre los marcos laterales (E), las barras del medio (F) y los soportes metálicos (G), como se muestra. 2 Inserte ocho ventosas (N) en los agujeros en las barras de en medio (F).
  • Página 10: Paso 6: Coloque Las Repisas De Vidrio

    NS-HMG1856 Paso 6: Coloque las repisas de vidrio 1 Deslice una repisa de vidrio inferior (B) en la parte inferior del ensamblaje. 2 Deslice una repisa de vidrio inferior (B) en el medio del ensamblaje. 3 Deslice la repisa de vidrio superior (A) en la parte superior del ensamblado.
  • Página 11: Cuidado Y Mantenimiento

    Base de metal y vidrio para televisor CUIDADO Y MANTENIMIENTO Vidrio • Use un limpiador líquido comercial para vidrio y un paño suave. • No use un polvo áspero u otra substancia abrasiva que pueden rayar el vidrio. ADVERTENCIA Por favor use su base correctamente y con cuidado. El uso incorrecto puede causar riesgos para la seguridad o daños a la base o a los artículos del hogar.
  • Página 12: Garantía Limitada De Un Año

    • Las pantallas con hasta tres (3) píxeles defectuosos (puntos propiedad de Insignia y no se le regresarán a usted. Si se requiere oscuros o incorrectamente iluminados) agrupados en una la reparación de Productos o partes después de que se vence el superficie más pequeña que la décima parte (1/10) del...
  • Página 13 1-877-467-4289 (EE.UU. y Canadá) o el 01-800-926-3000 (México) www.insigniaproducts.com INSIGNIA es una marca comercial de Best Buy y sus compañías asociadas. Registrada en ciertos países. Distribuida por Best Buy Purchasing, LLC 7601 Penn Av. South, Richfield, MN 55423 E.U.A. © 2017 Best Buy. Todos los derechos reservados.
