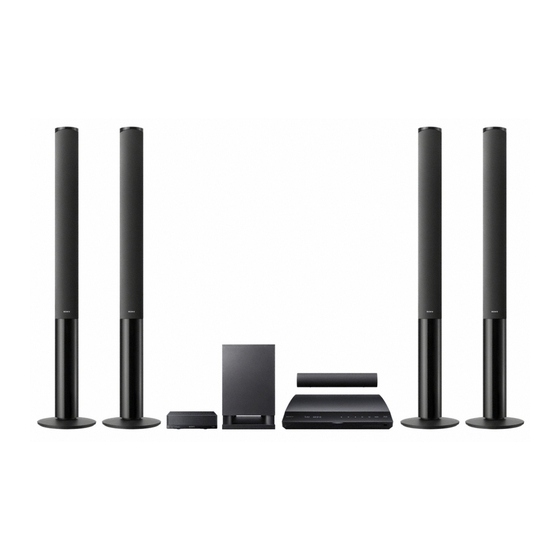

Sony BDV-E980W Guía De Ajuste Rápido

Quick Setup Guide/Guía de ajuste rápido
BDV-E980W/E780W
©2011 Sony Corporation Printed in Malaysia
1
Connect the speakers
Conexión de los altavoces
For BDV-E980W, speaker assembly is necessary. Refer to the supplied "Speaker Installation Guide. "
Para el modelo BDV-E980W, es necesario realizar el montaje de los altavoces. Consulte la "Guía de instalación de los altavoces"
suministrada.
To connect speaker cords to the speaker/Para conectar los cables de altavoz al altavoz
Connect the cord so that the cord's color tube matches the color of the label on the rear of the speaker.
Conecte el cable de modo que el tubo de color coincida con el color de la etiqueta en la parte posterior del altavoz.
Rear or bottom of the speaker
Parte posterior o inferior del altavoz
Connect the speaker cords to match the color of the SPEAKERS jacks of the unit.
Conecte los cables de altavoz de modo que coincidan con el color de las tomas SPEAKERS de la unidad.
Rear panel of the main unit/Panel posterior de la unidad principal
KE RS
SP EA
ER
CE NT
OO FE R
SU BW
T L
FR ON
T R
FR ON
Green
Verde
Purple
Púrpura
Red
Rojo
White
Blanco
SUBWOOFER
FRONT L
BDV-E780W is the model used for illustration purposes.
BDV-E780W es el modelo utilizado con fines ilustrativos.
Rear panel of the surround amplifier
Panel posterior del amplificador de sonido envolvente
P
Y
O UT
VI DE O
SU R R
L
SU R
CT OR
SE LE
OU ND 6
SU RR US E 3-1
AN CE
R S
IMP ED A K E
BA CK S P E
OU ND
SU RR
0
-R T5
EZ W
Blue
Azul
FRONT R
CENTER
Main unit
Unidad principal
SUR R
Surround amplifier
Amplificador de sonido envolvente
SUR L
(1)
4-261-410-11(1)
2-A
Connect with HDMI cables (recommended)
Conexión con cables HDMI (recomendado)
For connecting with video cords instead of HDMI cables, see "2-B Connect with video cords" on the reverse side.
Para realizar la conexión con cables de vídeo en lugar de con cables HDMI, consulte "2-B Conexión con los cables de vídeo" al dorso.
Connecting your TV/Conexión del televisor
TV
Televisor
HDMI cable*
Cable HDMI*
Rear of the main unit
Parte posterior de la unidad principal
Connecting your cable box/Conexión del receptor de cable
Gray
Gris
If you do not use a cable box, skip to "3 Perform "Easy Setup"" on the reverse side.
To enjoy sound from your cable box, press FUNCTION repeatedly to select "HDMI 1. "
Si no utiliza un receptor de cable, vaya directamente al paso "3 Realización de la "Configuración fácil"" al dorso.
Para disfrutar del sonido procedente del receptor de cable, pulse FUNCTION para seleccionar "HDMI 1".
Cable box
Receptor de
cable
Rear of the main unit
Parte posterior de la unidad principal
You can confirm that the system and TV are connected correctly
using the Easy Setup Disc (supplied with U.S. and Canadian
models only).
Puede confirmar que el sistema y el televisor están conectados
correctamente mediante el uso de Ajuste fácil del disco
(suministrado solamente con los modelos de EE. UU. y Canadá).
For details, refer to the Operating Instructions.
Si desea obtener más información, consulte el Manual de
instrucciones.
HDMI IN DIGITAL OUT
OPTICAL
Digital optical cord*
Make this connection to enjoy TV sound via the system.
This connection is unnecessary if your TV is compatible with
the Audio Return Channel (ARC) function.
Cable digital óptico*
Realice esta conexión para disfrutar del sonido del televisor
a través del sistema.
Esta conexión no es necesaria si su televisor es compatible
con la función Audio Return Channel (ARC).
SAT/ DIGITAL IN
CABLE COAXIAL
DIGITAL IN L
OPTICAL
AUDIO IN
OUT ARC IN 1 IN 2
R
VIDEO OUT TV AUDIO
HDMI OUT
HDMI cable*
Cable HDMI*
SAT/ DIGITAL IN
CABLE COAXIAL
DIGITAL IN L
OPTICAL
AUDIO IN
OUT IN 1 IN 2
ARC
R
VIDEO OUT TV AUDIO
Continue to "3 Perform "Easy Setup""/Continúe con el paso "3 Realización de la "Configuración fácil"" 
*Not supplied./*No suministrado.
