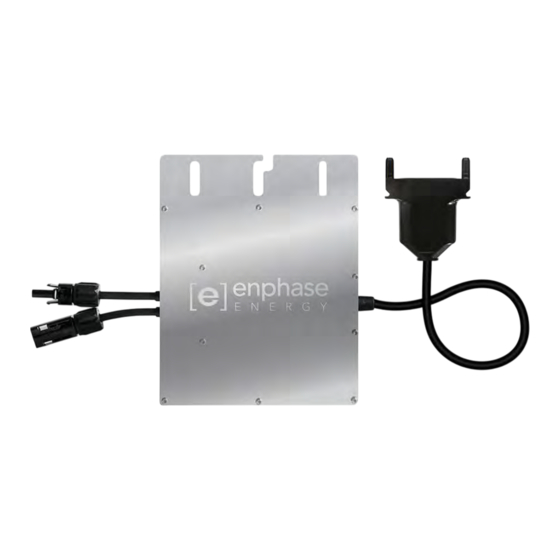

- Página 1 INSTALACIÓN Y FUNCIONAMIENTO MANUAL DE Microinversores Enphase M250 y M215 141-00032 Revisión 01...
-
Página 2: Información De Contacto De La Sede Corporativa
(enphase.com/support) para acceder a la información más reciente. Para asegurar una confiabilidad óptima y para cumplir con los requisitos de la garantía, el microinversor de Enphase se debe instalar de acuerdo con las instrucciones de este manual. Para ver el texto de la garantía, consulte enphase.com/warranty. -
Página 3: Tabla De Contenido
Otros artículos ............................14 Instalación de microinversores de Enphase ......................... 15 Paso 1: Coloque el cable Engage de Enphase ....................16 Paso 2: Instale una caja de conexión de circuito derivado de CA / Aislante ..........17 Paso 3: Conexión de los microinversores en el gabinete fotovoltaico ............18 Paso 4: Cree un gráfico de instalación ...................... - Página 4 Instalación y funcionamiento del microinversor M250/M215 Especificaciones de los microinversores M250-60-2LL-S22 y -S25 ............41 Especificaciones del microinversor M250-60-2LL-S22-IG ................. 43 Especificaciones del microinversor M250-60-2LL-S22 ................45 Especificaciones del cable Engage ......................47 Gráfico de instalación de Enphase ........................ 48 Ejemplo de diagrama de cableado: 240 V CA, monofásico ................
-
Página 5: Información De Seguridad Importante
Tenga en cuenta que la instalación de este equipo presenta riesgo de descarga eléctrica. No instale la caja de conexión de CA sin cortar primero la corriente de CA al sistema de Enphase. Los conductores de CC de este sistema fotovoltaico no están conectados a tierra y es posible que estén activos. - Página 6 Enphase y en el equipo fotovoltaico (PV). No conecte los microinversores Enphase a la red eléctrica ni suministre energía a los circuitos de CA hasta que haya completado todos los procedimientos de instalación y haya recibido la aprobación previa de la compañía proveedora del servicio eléctrico.
- Página 7 (4,75 pulg.). Si necesita retirar un capuchón de sellado, debe utilizar la herramienta de desconexión Enphase o un destornillador. No reutilice los protectores de sellado. No utilice los protectores de transporte para cubrir los conectores sin usar. El protector de transporte no proporciona un sellado adecuado frente a las condiciones ambientales.
-
Página 8: El Sistema De Microinversores De Enphase
Instalación y funcionamiento del microinversor M250/M215 El sistema de microinversores de Enphase En este manual se detalla la instalación y el funcionamiento seguros del microinversor Enphase. El sistema microinversor Enphase es el sistema de inversores tecnológicamente más avanzado del mundo para uso en aplicaciones que interactúan con el servicio público (conexión de red eléctrica). -
Página 9: Cómo Funciona El Microinversor De Enphase
Instalación y funcionamiento del microinversor M250/M215 Cómo funciona el microinversor de Enphase El microinversor de Enphase convierte la salida de CC del módulo fotovoltaico en electricidad de CA conforme con la red eléctrica. Además, el microinversor de Enphase maximiza la producción de energía gracias a que utiliza un sofisticado algoritmo de registro de punto máximo de potencia (MPPT). -
Página 10: La Sencillez Del Diseño
Instalación y funcionamiento del microinversor M250/M215 La sencillez del diseño Los sistemas fotovoltaicos con microinversores de Enphase son muy fáciles de diseñar e instalar. No necesitará realizar cálculos de cadenas y podrá instalar módulos fotovoltaicos de forma individual en cualquier combinación de módulos fotovoltaicos con independencia del número, el tipo, la antigüedad y la orientación. -
Página 11: La Planificación De La Instalación Del Microinversor
La planificación de la instalación del microinversor El microinversor Enphase es compatible con la mayor parte de módulos fotovoltaicos de 60 células, y su instalación es rápida y fácil. Al enviarlo, se incluyen los cables y conectores de CC y CA integrados. Los conectores de CC se instalan en el módulo fotovoltaico, mientras que el conector de CA se conecta... -
Página 12: Capacidad Del Circuito Derivado
Requisitos de servicio de red Los microinversores Enphase serie M funcionan con un servicio de 240 V CA monofásico o con un servicio de 208 V CA trifásico. Mida la tensión en la línea de CA en la conexión del servicio eléctrico para confirmar que se encuentra dentro de los intervalos indicados: 240 V CA, monofásico... -
Página 13: Supresión De Sobretensiones Y Rayos
Por este motivo, Enphase recomienda que proteja el sistema mediante dispositivos de supresión de sobretensiones o rayos (consulte la tabla). Además de contar con un grado de supresión de sobretensiones, también es importante disponer de algún medio de seguridad que proteja contra las... -
Página 14: Piezas Y Herramientas Necesarias
Installer Toolkit de Enphase (opcional, pero sumamente recomendable). Descargue la aplicación móvil Installer Toolkit de Enphase e inicie sesión en su cuenta Enlighten. Con esta aplicación, puede buscar números de serie de microinversores y conectarse al Envoy-S para dar seguimiento al progreso de la instalación. -
Página 15: Instalación De Microinversores De Enphase
Instalación y funcionamiento del microinversor M250/M215 Instalación de microinversores de Enphase La instalación del sistema de microinversores Enphase incluye varios pasos importantes. Cada uno de los pasos que se muestran en este documento se describen detalladamente en las páginas siguientes. -
Página 16: Paso 1: Coloque El Cable Engage De Enphase
Enphase. Si se usan módulos fotovoltaicos más estrechos, podría ser necesario disponer de cable adicional, formando vueltas de cable en intervalos adecuados. -
Página 17: Paso 2: Instale Una Caja De Conexión De Circuito Derivado De Ca / Aislante
Engage. Enphase ofrece asesoramiento sobre la elección del tamaño del cable y de las longitudes máximas de conductor en el informe técnico sobre subida de tensión en enphase.com/support. -
Página 18: Paso 3: Conexión De Los Microinversores En El Gabinete Fotovoltaico
Pieza de montaje de 8 mm (5/16”): 9 N m (de 80 a 85 lb-pulg.) NOTA: Debido al riesgo de desgaste de las roscas, no se recomienda utilizar un destornillador eléctrico para ajustar las piezas de montaje. 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01... -
Página 19: Paso 4: Cree Un Gráfico De Instalación
Cada microinversor de Enphase tiene una etiqueta extraíble con el número de serie, ubicada en la placa de montaje. Para crear el gráfico de instalación, desprenda las etiquetas con los números de serie de los microinversores y péguelas en el gráfico. -
Página 20: Paso 5: Conecte Los Microinversores A Tierra (En Caso Necesario)
NOTA: CSA ha evaluado y aprobado las arandelas de conexión a tierra "WEEB" de Wiley Electronics para su uso con el microinversor Enphase. Los números de pieza de las arandelas de conexión a tierra compatibles y las guías de instalación se incluyen en Lista de gabinetes aprobados. -
Página 21: Paso 6: Arrollamiento Del Cable Engage
ADVERTENCIA: Riesgo de tropiezos. Los cables sueltos pueden suponer un riesgo de tropiezos. Enrolle el cable Engage para reducir al mínimo ese riesgo. 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01... -
Página 22: Paso 7: Conecte Los Microinversores
Enphase para la protección contra el ingreso de humedad. Los capuchones de sellado de Enphase tienen una calificación IP67. En el término “IP67”, “IP” indica un grado de hermeticidad o “protección contra el ingreso” (IP, por su sigla en inglés) de polvo y líquidos. Esta calificación específica IP67 indica que este conector está... -
Página 23: Paso 8: Terminación Del Extremo Sin Usar Del Cable Engage
Engage y el terminador no toquen el techo. k. Asegúrese de que todos los cables estén ubicados debajo del módulo fotovoltaico. 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01... -
Página 24: Paso 9: Conexión Del Cable A La Caja De Conexiones Del Circuito Derivado De Ca
(EGC) funciona como conexión a tierra del equipo (EGC) NOTA: En la cuarta generación de microinversores Enphase, el circuito de CC del microinversor está separado y aislado desde la toma de tierra. La protección por falla de conexión a tierra (GFP) está... -
Página 25: Paso 10: Conecte Los Módulos Fotovoltaicos
Intermitente Red eléctrica ausente (el disyuntor de CA no se ha encendido) Fijo Inicio del microinversor fallido Rojo/verde Intermitente Actualización necesaria. Conecte el sistema a un Envoy que esté conectado a Enlighten. 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01... -
Página 26: Paso 11: Activación Eléctrica Del Sistema
Encienda el disyuntor de CA de la red eléctrica principal. El sistema empieza a producir energía después de un tiempo de espera de cinco minutos. Los microinversores Enphase comienzan a comunicarse a través de las líneas eléctricas hasta el Envoy (si está instalado). El tiempo necesario para que el Envoy detecte todos los microinversores varía según... -
Página 27: Resolución De Problemas
Enphase; no contiene ninguna pieza que pueda reparar el usuario. En caso de falla, póngase en contacto con el servicio de atención al cliente de Enphase para obtener un número de RMA (autorización de devolución de mercancía) e inicie el proceso de sustitución. -
Página 28: Resistencia De Cc Baja, Apagar
Resistencia de CC baja, apagar Para todos los modelos M250 y para M215-60-2LL-S22-IG, un LED de estado en color rojo fijo cuando se ha producido un ciclo de alimentación de CC indica que el microinversor ha detectado una incidencia de Resistencia de CC baja, apagar. -
Página 29: Fallo De Gfi Interrumpido
CA antes de realizar tareas de mantenimiento. No desconecte los conectores de CC con carga. ADVERTENCIA: Los microinversores de Enphase se alimentan mediante CC proveniente de los módulos fotovoltaicos. Asegúrese de desconectar las conexiones de CC y reconectar la alimentación de CC y, a continuación, vigilar que el LED permanezca encendido en color verde durante seis segundos después de efectuar la conexión a la... - Página 30 L1, L2, L3 a neutro 106 a 132 V CA 5. Mediante una herramienta de desconexión de Enphase, desconecte el cable de CA usado para el microinversor en cuestión del cable Engage. 6. Verifique que el microinversor reciba electricidad del servicio eléctrico. Para ello, mida los valores de línea a línea y de línea a neutro en el conector del cable de Engage.
-
Página 31: Desconexión De Un Microinversor
Enphase a través de enphase.com/en-us/support/contact. Enphase autoriza una sustitución, siga los pasos a continuación. Para asegurarse de no desconectar un microinversor de los módulos fotovoltaicos con carga, siga los pasos de desconexión siguientes en el orden indicado: 1. -
Página 32: Instalación De Un Microinversor De Repuesto
No reutilice los capuchones de sellado. Instalación de un microinversor de repuesto Si los problemas persisten después de la resolución de problemas, póngase en contacto con Enphase a través de enphase.com/en-us/support/contact. - Página 33 En Installer Toolkit, una vez que se haya conectado al Envoy, navegue hacia la pantalla de Vista general. Desde la pantalla Sistema, toque Detectado > Iniciar búsqueda para iniciar una nueva búsqueda del dispositivo de 30 minutos. 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01...
- Página 34 Envoy para encontrarlos. Si esto no es posible y necesita activar la búsqueda de dispositivos en el Envoy, póngase en contacto con el servicio de atención al cliente de Enphase a través de enphase.com/en-us/support/contact.
- Página 35 12. Inicie sesión en Enlighten para usar el Creador de conjuntos de paneles Enlighten a fin de agregar el microinversor recién detectado al conjunto de paneles virtual. 13. Envíe el microinversor antiguo a Enphase con la etiqueta de devolución de mercancía proporcionada.
-
Página 36: Planificación Y Pedido Del Cable Engage
Enphase en enphase.com/support. El cable Engage de Enphase está disponible en dos tipos de tensión y dos opciones de espaciado de conectores. Según las necesidades del instalador, el cable también está disponible en distintas longitudes. -
Página 37: Opciones De Recuento De Conductor Y Tipo De Tensión
Para determinar la longitud y el tipo de cable que necesita, tenga en cuenta las consideraciones siguientes: Tenga en cuenta el número de microinversores de Enphase que deberá instalar en el circuito derivado de CA. Asegúrese de colocar el número correcto de conectores, incluidos los conectores adicionales para las separaciones y los giros. - Página 38 3. Establezca la transición entre el cable Engage en posición vertical y horizontal utilizando un acoplador Engage de Enphase o una caja de conexión apta para uso exterior. Fije el acoplador Engage o la caja de conexiones al gabinete fotovoltaico.
-
Página 39: Datos Técnicos
Microinversor M250-60-2LL-S22, S22 o -S25 Microinversor M215-60-2LL-S22-IG Microinversor M215-60-2LL-S22 Cable Engage Especificaciones de los microinversores M250-72-2LL-S22, S22-US y -S25 Parámetros del microinversor Enphase M250-72 Tema Unidad Mín. Típico Máx. Parámetros de CC Intervalo de tensión MPPT Intervalo de funcionamiento Tensión máxima de CC de entrada... - Página 40 Para evitar un posible desequilibrio de fase, minimice la cantidad de conectores sin usar en los sistemas trifásicos. Para obtener más información, consulte “Planificación y pedido del cable Engage” en la página 28. 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01...
-
Página 41: Especificaciones De Los Microinversores M250-60-2Ll-S22 Y -S25
Tensión máxima de CC de entrada Tensión de arranque mínima y máxima Máxima corriente de cortocircuito de CC de entrada Corriente máxima de retroalimentación de fuente de entrada a fuente de entrada 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01... - Página 42 Para evitar un posible desequilibrio de fase, minimice la cantidad de conectores sin usar en los sistemas trifásicos. Para obtener más información, consulte “Planificación y pedido del cable Engage” en la página 28. 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01...
-
Página 43: Especificaciones Del Microinversor M250-60-2Ll-S22-Ig
Tensión máxima de CC de entrada Tensión de arranque mínima y máxima Máxima corriente de cortocircuito de CC de entrada Corriente máxima de retroalimentación de fuente de entrada a fuente de entrada 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01... - Página 44 96,5 Eficiencia de MPPT estática (ponderada, referencia 99,4 EN50530) Distorsión armónica total Intervalo de temperatura ambiente C Pérdidas nocturnas en el regulador Intervalo de temperaturas de almacenamiento C 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01...
-
Página 45: Especificaciones Del Microinversor M250-60-2Ll-S22
Máxima corriente de cortocircuito de CC de entrada Protección contra fallo de conexión a tierra 1000 Corriente máxima de retroalimentación de fuente de entrada a fuente de entrada 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01... - Página 46 96,0 Eficiencia de MPPT estática (ponderada, referencia 99,6 EN50530) Distorsión armónica total Intervalo de temperatura ambiente C Pérdidas nocturnas en el regulador Intervalo de temperaturas de almacenamiento C 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01...
-
Página 47: Especificaciones Del Cable Engage
11,8 cm x 6,0 cm x 3,2 cm (4,64” x 2,36” x 1,25”) Dimensiones del protector del terminador 3,6 cm de diámetro x 5,1 cm de alto (1,4” x 2”) 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01... -
Página 48: Gráfico De Instalación De Enphase
Instalación y funcionamiento del microinversor M250/M215 Gráfico de instalación de Enphase 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01... -
Página 49: Ejemplo De Diagrama De Cableado: 240 V Ca, Monofásico
Instalación y funcionamiento del microinversor M250/M215 Ejemplo de diagrama de cableado: 240 V CA, monofásico 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01... -
Página 50: Ejemplo De Diagrama De Cableado: 208 V Ca, Trifásico
Instalación y funcionamiento del microinversor M250/M215 Ejemplo de diagrama de cableado: 208 V CA, trifásico 2016 Enphase Energy Inc. Todos los derechos reservados. 141-00032 Revisión 01...
