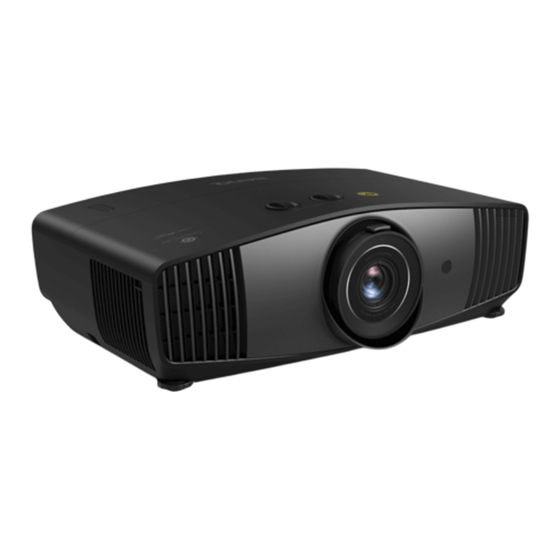

- Página 1 Proyector digital Manual del usuario Serie CinePrime I W5700 / W5700S / HT5550 V 1.03...
-
Página 2: Garantía Limitada
única responsabilidad de BenQ y su única compensación será la sustitución de las piezas defectuosas (mano de obra incluida). Para hacer uso del servicio de garantía, notifique inmediatamente cualquier defecto al proveedor al que haya adquirido el producto. - Página 3 Contenido Información de garantía y copyright .................. 2 Instrucciones de seguridad importantes ................4 Introducción .......................... 7 Contenido del paquete ..........................7 Vista exterior del proyector........................8 Terminales..............................9 Controles y funciones ..........................10 Posicionamiento del proyector ..................12 Elección de una ubicación ........................12 Obtención del tamaño de imagen proyectada preferido ..............
-
Página 4: Instrucciones De Seguridad Importantes
Instrucciones de seguridad importantes El proyector está diseñado y probado para cumplir con los últimos estándares de seguridad para equipos de tecnología de la información. Sin embargo, para garantizar un uso seguro de este producto, es importante que siga las instrucciones descritas en este manual e impresas en el producto. 1. - Página 5 8. No haga funcionar la lámpara más allá su 12. No obstruya los orificios de ventilación. vida útil. Si las lámparas se utilizan durante - No coloque este proyector sobre una manta, otro más tiempo del indicado, en circunstancias tipo de ropa de cama o cualquier otra superficie blanda.
-
Página 6: Grupo De Riesgo
Si el proyector se moja, desconéctelo de la toma de 3000 m (10000 corriente y póngase en contacto con BenQ pies) para su reparación. (0 pies) Grupo de riesgo 2 1. -
Página 7: Introducción
1. Kit de lámpara de repuesto 3. BenQ WDP02 2. Kit de montaje en el techo 4. Gafas 3D BenQ Sustitución de las pilas del mando a distancia 1. Pulse y deslice hacia abajo la tapa de las pilas, como se indica. -
Página 8: Vista Exterior Del Proyector
Vista exterior del proyector 1. Sensor de infrarrojos del mando a distancia 8. Ajuste las bases 2. Perillas de ajuste de desviación de la lente 9. Agujeros de acople al techo 10. Rejilla de ventilación (entrada de aire) Izquierda/Derecha, Arriba/Abajo) 11. -
Página 9: Terminales
Terminales 1. Clavija de entrada LAN RJ-45 (10/100M) 6. Puerto de entrada HDMI (versión 2.0b) 2. Puerto de salida de audio SPDIF 7. Puerto de entrada HDMI (versión 2.0b) 3. Conector IR-IN 8. Puerto USB Mini-B (para actualizaciones de Para utilizarlo con un cable extensor IR para firmware) garantizar una mejor recepción de señal del 9. -
Página 10: Controles Y Funciones
Controles y funciones Proyector y mando a distancia 1. SOURCE Todas las pulsaciones de teclas que se describen Muestra la barra de selección de fuente. en este documento están disponibles en el mando a distancia o en el proyector. ENCENDIDO Activa o desactiva el modo en espera del proyector. - Página 11 10. Teclas de ajuste de la calidad de imagen 15. CINEMAMASTER (BRIGHT, COLOR TEMP, GAMMA, Muestra el menú CinemaMaster. CONTRAST, COLOR MANAGE, Consulte CinemaMaster en la página SHARP, DYNAMIC IRIS) 16. 3D Muestra los menús para ajustar los valores adecuados para la calidad de imagen. Muestra el menú...
-
Página 12: Posicionamiento Del Proyector
Adquiera el kit de montaje Necesita una pantalla especial de en el techo para proyectores BenQ para instalar retroproyección. el proyector en el techo. Después de encender el proyector, diríjase a INSTALACIÓN > Posición del proyector y pulse / para seleccionar una opción. -
Página 13: Obtención Del Tamaño De Imagen Proyectada Preferido
Todas las medidas son aproximadas y pueden variar respecto a los tamaños reales. BenQ recomienda que, si va a instalar el proyector de manera permanente, antes de hacerlo, pruebe físicamente el tamaño y la distancia de proyección utilizando el proyector real en el lugar donde vaya a instalarlo a fin de dejar espacio suficiente para adaptarse a las características ópticas del mismo. -
Página 14: Instalación Del Proyector
Si utiliza un kit de montaje de una marca diferente a BenQ, existe el riesgo de que el proyector se caiga debido a un montaje inadecuado por el uso de una guía o tornillos de longitud incorrectos. -
Página 15: Ajuste De La Posición Del Proyector
Ajuste de la posición del proyector Desviación de la lente de proyección El control de desviación de la lente le ofrece flexibilidad para instalar el proyector. Permite al proyector desviarse del centro de la pantalla. El desplazamiento de la lente se expresa por medio de un porcentaje, en función de la altura o del ancho de la imagen proyectada. -
Página 16: Ajuste De La Imagen Proyectada
Ajuste de la imagen proyectada Ajuste del ángulo de proyección Si el proyector no se coloca sobre una superficie plana o si la pantalla y el proyector no están perpendiculares entre sí la imagen proyectada aparece con deformación trapezoidal. Puede enroscar las bases de ajuste para ajustar el ángulo horizontal. -
Página 17: Conexión
Conexión Cuando conecte una fuente de señal al proyector, asegúrese de: 1. Apagar todo el equipo antes de realizar cualquier conexión. 2. Utilice los cables de señal correctos para cada fuente. 3. Insertar los cables firmemente. Dispositivo de A/V Ordenador portátil o de sobremesa HDMI USB Type-A Altavoces... -
Página 18: Funcionamiento
Funcionamiento Encendido del proyector 1. Enchufe el cable de alimentación. Encienda el interruptor de la toma de corriente (donde corresponda). Compruebe que el indicador de encendido del proyector se ilumine en naranja tras conectar la unidad. 2. Pulse en el proyector o en el mando a distancia para poner en marcha el proyector. - Página 19 Paso 3: Especificar Deformación trapez. Para más información sobre la deformación trapezoidal, consulte Corrección de la deformación trapezoidal. Paso 4: Especificar Fuente auto. Seleccione Activado si desea que el proyector busque siempre las señales disponibles automáticamente cuando se encienda. Ahora, ya se ha completado la configuración inicial. 4.
-
Página 20: Utilización De Los Menús
Utilización de los menús El proyector está equipado con menús de visualización en pantalla (OSD) para realizar diferentes ajustes y configuraciones. Las siguientes capturas de pantalla de la OSD sirven solo para fines de referencia y pueden diferir del diseño real. A continuación, se incluye un resumen del menú... -
Página 21: Protección Del Proyector
Protección del proyector Uso de un cierre de seguridad para el cable El proyector debe instalarse en un lugar seguro para evitar su robo. En caso contrario, compre un cable de seguridad para garantizar la seguridad del proyector. Hay una barra de seguridad en el lateral derecho del proyector. -
Página 22: Acceso Al Proceso De Recuperación De Contraseña
3. Póngase en contacto con el centro local de asistencia Código de recuperación: técnica de BenQ para que le ayuden a descodificar el número. Es posible que deba presentar el justificante de compra del proyector para verificar que es un usuario Salir autorizado. -
Página 23: Cambiar La Señal De Entrada
Cambiar la señal de entrada El proyector se puede conectar a múltiples dispositivos a la vez. Sin embargo, solo puede mostrar una pantalla completa en cada Fuente momento. Al encenderlo, el proyector busca automáticamente las señales disponibles. HDMI1 Asegúrese de que la función del menú CONF. SIST.: BÁSICA > Fuente auto. -
Página 24: Descripción
/ / / 4. Cuando se visualice un archivo, pulse OK y para realizar más acciones, o bien pulse BACK para volver a la página anterior. • Funciones de los botones para visualizar clips de vídeo Botón Descripción Reproduce/pausa el vídeo. Examina los clips de vídeo. - Página 25 • Funciones de los botones para reproducir música Botón Descripción Cuando estén resaltados los siguientes elementos, pulse OK para habilitar sus funciones. Muestra lista de reproducción. Para seleccionar una canción de la lista, utilice / . Pulse BACK para cerrar la lista de reproducción. Va a la canción anterior.
-
Página 26: Actualizar Firmware
Actualizar firmware 1. Vaya al sitio web de BenQ y acceda a la Product page (Página del producto) > Support (Soporte) > Software para descargar el último archivo de firmware. 2. Descomprima el archivo descargado, busque y guarde el archivo denominado "update_signed.zip"... -
Página 27: Apagado Del Proyector
Apagado del proyector 1. Pulse y aparecerá un mensaje de confirmación. Si no responde en unos segundos, el mensaje desaparecerá. 2. Pulse por segunda vez. El indicador de encendido parpadeará en naranja, la lámpara de proyección se apagará y los ventiladores continuarán funcionando durante aproximadamente 90 segundos para enfriar el proyector. -
Página 28: Funcionamiento Del Menú
Brillo 0–100 Contraste 0–100 Color 0–100 Matiz 0–100 Nitidez 0-15 Selección de gamma 1,8/2,0/2,1/2,2/2,3/2,4/2,5/2,6/BenQ Brillo de HDR -2 – +2 Preajuste/Ganancia de rojo/Ganancia de verde/Ganancia de azul/ Temperatura de Compensación de rojo/ IMAGEN color Compensación de verde/ Compensación de azul Color primario/Matiz/Saturación/... -
Página 29: Instalación
Detección de Activado/Desactivado dispositivo AMX Habilitar modo espera red/ Red en espera Deshab. auto. modo espera red Idioma Pantalla bienvenida BenQ/Negra/Azul Desactivar/5 minutos/10 minutos/ Desactivación 15 minutos/20 minutos/25 minutos/ automática 30 minutos CONF. SIST.: Encendido directo Activado/Desactivado BÁSICA Centro/Superior izquierda/Superior Posición de menú... - Página 30 Rest. tempor. lámp. Restablecer/Cancelar Configurac. Temporizador lámpara lámpara Rango de HDMI Automática/Completo/Limitado Ajustes de HDMI HDMI-1 Ecualizador HDMI HDMI-2 Cambiar contraseña CON. SIST.: Contraseña AVANZADA Activar Bloqueo Activado/Desactivado Bloqueo de teclas Activado/Desactivado Indicador LED Activado/Desactivado Restablecer config. Restablecer/Cancelar (introducir contraseña) Actualización de firmware Fuente...
-
Página 31: Imagen Menú
IMAGEN menú El proyector está configurado con varios modos de imagen para que pueda elegir el que mejor se ajuste al entorno de funcionamiento y al tipo de imagen de la señal de entrada. • Bright: Maximiza el brillo de la imagen proyectada. Este modo es adecuado para entornos en los que se necesita un brillo realmente alto, por ejemplo, si se utiliza el proyector en habitaciones con buena iluminación. -
Página 32: Gestión Del Modo De Usuario
Si los modos de imagen actualmente disponibles no se ajustan a sus necesidades, dispone de un modo que puede ser definido por el usuario. Puede utilizar cualquiera de los modos de imagen (excepto User) como punto de partida y personalizar la configuración. •... - Página 33 Gamma se refiere a la relación entre la fuente de entrada y el brillo de la imagen. • 1,8/2,0/2,1/BenQ: seleccione estos valores de acuerdo con sus preferencias. • 2,2/2,3: Aumenta la media de brillo de la imagen. Ideal para un ambiente iluminado, una sala de reuniones o el salón de su casa.
- Página 34 • Gestión del color La Gestión de color dispone de seis conjuntos (RGBCMY) de colores que se pueden ajustar. Al seleccionar cada color, puede ajustar la gama y la saturación de forma independiente de acuerdo con sus preferencias. • Color primario: selecciona un color entre Rojo, Amarillo, Verde, Cian, Azul o Magenta.
- Página 35 • Iris dinámico: Cambia de forma automática el nivel de negro de las imágenes proyectadas para mejorar el efecto de la relación de contraste. Cuando el proyector arranque, el Iris dinámico se calibrará durante 3-15 segundos. Durante este tiempo, escuchará el sonido del funcionamiento del motor.
-
Página 36: Pantalla Menú
PlayStation (con discos de juegos 3D), reproductores 3D de Blu-ray (con discos Blu-ray 3D), etc. Después de haber conectado los dispositivos de vídeo 3D al proyector, asegúrese de llevar gafas 3D de BenQ y que estén conectadas para visualizar estos contenidos. -
Página 37: Instalación Menú
Cuando esta función esté activada: • El ruido acústico se minimizará. Silence • La resolución de la pantalla se establecerá en 1920 x 1080. • El menú IMAGEN > Modo imagen cambiará automáticamente a Silence y se atenuará. INSTALACIÓN menú Posición del El proyector se puede instalar en el techo o detrás de la pantalla, o bien con uno o más espejos. -
Página 38: Configuración De Red Menú
Configuración de red menú • LAN alámbrico: Consulte Guía de funcionamiento del Proyector de red BenQ. • Detección de dispositivo AMX: Cuando esta función esté ajustada en Activado, el proyector se podrá detectar mediante el controlador AMX. • Red en espera: Este menú ofrece ajustes básicos y avanzados para el control de red cuando el proyector está... -
Página 39: Indicador Led
• Posición de menú: Establece la posición del menú de visualización en pantalla (OSD). Configuración • Tiempo visual. menú: Establece el período de tiempo que la OSD permanece activa desde la última vez que se pulsó una tecla. menú • Mensaje recordatorio: Permite activar o desactivar los mensajes de recordatorio. -
Página 40: Información Menú
BenQ. Por lo tanto, se recomienda que la configuración y el calibrado lo realicen únicamente técnicos de instalación con la certificación ISF. -
Página 41: Mantenimiento
Mantenimiento Cuidados del proyector Limpieza de la lente Limpie la lente cada vez que observe que hay suciedad o polvo en la superficie. Asegúrese de apagar el proyector y dejar que se enfríe por completo antes de limpiar la lente. •... -
Página 42: Información Sobre La Lámpara
Información sobre la lámpara Cómo conocer las horas de uso de la lámpara Cuando el proyector está en funcionamiento, el temporizador incorporado calcula de forma automática la duración (en horas) de uso de la lámpara. El método de cálculo de la duración de lámpara es el siguiente: 1. -
Página 43: Ajuste Desactivación Automática
DEBE sustituir la lámpara para que el proyector funcione con normalidad. Aviso Pulse OK para cerrar el mensaje. Fuera del tiempo de uso de la lámpara Cambiar lámpara (Consulte manual de usuario). Luego restablecer tempor lámp Solite lámpara nueva en www.BenQ.com Mantenimiento... -
Página 44: Cambio De La Lámpara (Solo Para El Personal De Reparación)
"XXXX" mostrado en los mensajes anteriores indica los números que pueden variar según los diferentes modelos. Cambio de la lámpara (SOLO PARA EL PERSONAL DE REPARACIÓN) • Para reducir el riesgo de descargas eléctricas, no se olvide de apagar el proyector y desenchufar el cable de alimentación antes de cambiar la lámpara. - Página 45 8. Utilice la palanca para retirar la lámpara del proyector lentamente. • Si lo hace demasiado rápido puede que se rompa la lámpara y salten cristales en el proyector. • No coloque la lámpara en lugares donde pueda salpicarle el agua, que estén al alcance de los niños o cerca de materiales inflamables.
-
Página 46: Restablecimiento Del Temporizador De La Lámpara
Restablecimiento del temporizador de la lámpara 17. Cuando desaparezca el logotipo de inicio, abra el menú de visualización en pantalla (OSD). 18. Vaya a CON. SIST.: AVANZADA > Configurac. lámpara y pulse OK. Aparece la página CONFIGURAC. LÁMPARA. 19. Resalte Rest. tempor. lámp. y pulse OK. Aparece un mensaje de advertencia preguntándole si desea restablecer el temporizador de la lámpara. -
Página 47: Indicadores
Indicadores Estado y descripción Situaciones relacionadas con la alimentación Modo de espera En proceso de encendido Funcionamiento normal Proceso de enfriamiento normal Descargar Error al iniciar la rueda de color Error de restablecimiento de contador (solo proyector de vídeo) La vida útil de la fuente de luz/lámpara ha finalizado La compuerta de la lámpara no está... -
Página 48: Solución De Problemas
Solución de problemas El proyector no se enciende. Causa Solución Enchufe el cable de alimentación a la clavija de CA del proyector y el cable de alimentación a la toma de corriente. No se recibe corriente del cable de alimentación. Si la toma de alimentación dispone de un interruptor, compruebe que está... -
Página 49: Especificaciones Del Proyector
Clavija de audio de PC x 1 servicio técnico. SPDIF x 1 http://www.benq.com/welcome Control Transporte 12 V CC x 1 (suministro eléctrico de 0,5 A) Se recomienda usar el embalaje original o uno equivalente. -
Página 50: Dimensiones
Dimensiones 492 mm (An.) x 168,5 mm (Al.) x 349 mm (Pr.) 349 168,5 Unidad: mm Especificaciones... -
Página 51: Diagrama De Temporización
84,997 68,667 94,500 XGA_120 119,989 97,551 115,500 (Reduce Blanking) 1152 x 864 1152 x 864_75 75,00 67,500 108,000 BenQ Notebook 1024 x 576 60,00 35,820 46,996 Timing BenQ Notebook 1024 x 600 64,995 41,467 51,419 Timing 1280 x 720 1280 x 720_60... - Página 52 1920 x 1080_120 1920 x 1080 a (Solo 120,000 135,000 120 Hz compatibilidad con HDMI 2.0) 3840 x 2160_30 3840 x 2160 67,5 Para modelo 4K2K 3840 x 2160_60 Para modelo 4K2K 3840 x 2160 (Solo compatibilidad con HDMI 2.0) Puede que los intervalos anteriores no sean compatibles debido a las limitaciones del archivo EDID y la tarjeta gráfica VGA.
