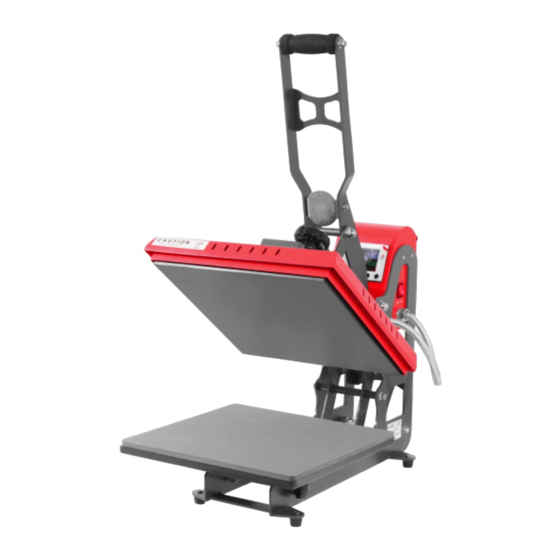

Secabo TC5 Manual De Instrucciones
Intercambiador platos base
Ocultar thumbs
Ver también para TC5:
- Manual operativo (21 páginas) ,
- Manual de instrucciones (7 páginas) ,
- Manual de instrucciones (7 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
MANUAL DE INSTRUCCIONES
para intercambiador platos base
Secabo TC5, TC7, TPD7 y TS7
Le felicitamos por la compra de su producto Secabo!
Le rogamos que lea atentamente este manual de instrucciones para que pueda iniciar sin
dificultades la producción con su equipo. Para cualquier forma de reproducción de este manual de
instrucciones es necesario contar con la autorización escrita de la empresa Secabo GmbH.
Reservado el derecho a efectuar modificaciones; declinamos cualquier tipo de responsabilidad en
caso de errores en los datos técnicos y en las características del producto.
Version 1.0 (31.07.2014)
Secabo GmbH | Hochstatt 68 | 85283 Wolnzach | Germany | mail@secabo.com | www.secabo.com
1
Publicidad
Tabla de contenido
Manuales relacionados para Secabo TC5
Resumen de contenidos para Secabo TC5
- Página 1 MANUAL DE INSTRUCCIONES para intercambiador platos base Secabo TC5, TC7, TPD7 y TS7 Le felicitamos por la compra de su producto Secabo! Le rogamos que lea atentamente este manual de instrucciones para que pueda iniciar sin dificultades la producción con su equipo. Para cualquier forma de reproducción de este manual de instrucciones es necesario contar con la autorización escrita de la empresa Secabo GmbH. Reservado el derecho a efectuar modificaciones; declinamos cualquier tipo de responsabilidad en caso de errores en los datos técnicos y en las características del producto. Version 1.0 (31.07.2014) ...
-
Página 2: Mediadas De Precaución
Mediadas de precaución Le rogamos lea atentamente estas advertencias y medidas de precaución! ● No toque nunca la superficie del plato de calro si está en el proceso de calentamiento. Peligro de quemaduras! ● No abra jamás la carcasa ni efectúe usted mismo modificaciones en el equipo. ● En caso de ser recomendada la apertura por el servicio técnico de Secabo. Se recomienda la utilización de mascarilla y guantes para la manipulación del aislante térmico. La retirada o eliminación del mismo debe de realizarse en una bolsa cerrada. ● Procure que no entren líquidos ni objetos de metal en el interior de la prensa. ● Asegúrese de que el enchufe utilizado tenga toma de tierra. Tenga en cuenta que una prensa transfer sólo puede estar conectada a un enchufe protegido por un limitador automático de potencia. ● Por favor desconecte la prensa de la red eléctrica cuando no esté en uso. ● Utilice siempre la prensa transfer fuera del alcance de los niños y no deje nunca conectado el equipo sin vigilancia. ● Asegúrese que la máquina sólo se utilice en recintos secos. Secabo GmbH | Hochstatt 68 | 85283 Wolnzach | Germany | mail@secabo.com | www.secabo.com 2 ... -
Página 3: Descripción
Descripción Por favor, compruebe en primer lugar que los siguientes elementos se inluyen en su totalidad: Artículo Cantidad Intercambiador 1 Placa de montaje (sólo TC5 y TC7) 1 Plato adaptador (sólo TPD7) 1 Tornillos para intercambiador M8x12 3 uni. (sólo TC5 y TC7) M8x20 2 uni. (sólo TPD7) M8x20 4 uni. (solo TS7) M8 arandela 4 uni. (solo TS7) M8 tuerca 4 uni. (solo TS7) Adaptador Beam 1 Tornillos para adaptador Beam M6x12 4 uni. (TC5) M8x16 4 uni. (TC7, TPD7, TS7) Secabo GmbH | Hochstatt 68 | 85283 Wolnzach | Germany | mail@secabo.com | www.secabo.com 3 ... -
Página 4: Pasos De Montaje
Pasos de montaje Montaje para TC5 y TC7 ● En primer lugar desmontar el plato base de la TC5 o la TC7, desenrroscando las tuercas con perilla negra situadas debajo del zócalo de la prensa térmica. ● Ahora inserte la placa de montaje con los tornillos correspondientes por debajo de la base, de manera que los tornillos se ven a través de los agujeros. ● A continuación coloque el intercambiador sobre la base de la prensa térmica, de manera que los tornillos con perilla negra esten situados hacia el frente, para poder montar y desmontar los platos bases rápida y comodamente. Secabo GmbH | Hochstatt 68 | 85283 Wolnzach | Germany | mail@secabo.com | www.secabo.com 4 ... - Página 5 ● Ahora se puede apretar los tres tornillos de la parte inferior. Preste atención a la correcta alineación del intercambiador. ● El intercambiador ya está montado y listo para su uso. Montaje para TPD7 ● Desmontar el plato base de la TPD7 inclinando ligeramente hacia atras la prensa térmica y desenrroscando los tornillos de sujeción. No olvide de tener la plancha bien sujeta mientras esté inclinada. ● Ahora inserte la placa de montaje con los tornillos correspondientes por debajo de la base, de manera que los tornillos se ven a través de los agujeros. ● A continuación coloque el intercambiador sobre la base de la prensa térmica, de manera que los tornillos con perilla negra esten situados hacia el frente, para poder montar y desmontar los platos bases rápida y comodamente. Secabo GmbH | Hochstatt 68 | 85283 Wolnzach | Germany | mail@secabo.com | www.secabo.com 5 ...
- Página 6 ● En el caso de tener dos intercambiadores para la TPD7, entoces repita el proceso con el segundo plato base. ● El intercambiador ya está montado y listo para su uso. Montaje para TS7 ● Primero desatornille la placa base del TS7 quitando los 4 tornillos de la parte inferior. La placa base ya puede ser desmontada tirando hacia arriba.. ● Desatornille las varillas roscadas en el ajuste por debajo de la placa base. Secabo GmbH | Hochstatt 68 | 85283 Wolnzach | Germany | mail@secabo.com | www.secabo.com 6 ...
-
Página 7: Montaje Del Adaptadro Beam
● Ahora inserte el acoplador rápido en el lugar apropiado e inserte los tornillos adecuados desde la parte superior a través de los agujeros. Fije el adaptador mediante las arandelas y tuercas apropiadas desde abajo. Montaje del adaptadro Beam ● Desmontar de la parte inferior del plato base los dos soportes de aluminio (sólo TC5). ● Monte en su lugar el adaptador Beam con los tornillos correspondientes M6x12 (TC5) y M8x16 (TC7). Secabo GmbH | Hochstatt 68 | 85283 Wolnzach | Germany | mail@secabo.com | www.secabo.com 7 ... -
Página 8: Uso Del Intercambiador Secabo
Uso del intercambiador Secabo ● Para fijar un plato base sobre el intercambidor Secabo se debe girar la perilla negra, de uno de los railes, hacia la izquierda, desplazando así el rail delantero hacia atras, teniendo espacio suficiente para colocar un plato base intercambiable. ● Situe un plato base intercambiable Secabo sobre el intercambiador de forma que los anclajes estén correctamente situados entre los railes. ● Para fijar el plato al intercambiador gire la perilla negra hacia la derecha hasta que el rail delantero fije completamente el plato base al intercambiador. ● Se recomienda para el montaje de un solo plato base que este sea en el rail central, con el fin de que el plato superior no reciba la carga de forma oblicua. ● Para el uso del plato base original con el intercambiador es imprescindible el montaje del adaptador Beam. ● El intercambiador puede ser utilizado con un máximo de hasta tres platos bases intercambiables Secabo (según tamaño). Secabo GmbH | Hochstatt 68 | 85283 Wolnzach | Germany | mail@secabo.com | www.secabo.com 8 ...
