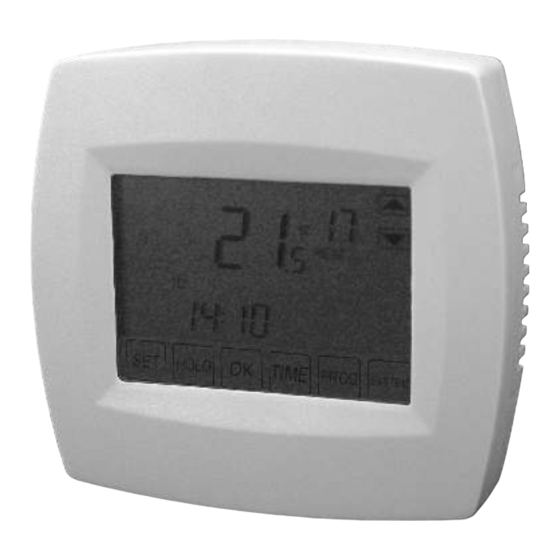

TERMOSTATO PROGRAMABLE KT200TS
MANUAL DEL USUARIO
1．PANTALLA
(1)TECLA -PROGRAMACION
(2) TECLA - ESPERA
(3) TECLA-OK
(4) TECLA -TIEMPO
(5) TECLA-PROG-
(6) TECLA DE SISTEMA
(7) Reloj
(8) Semana
(9) Símbolo (Centígrado) Celsius
(10) Temperatura de sala
(11)Indicador de temperatura de refrigeración
(12)Indicador de temperatura de calefacción
(13) Ajuste de calefacción
(14) Ajuste de refrigeración
(15) Ajuste de día de la semana
(16) Ajuste de reloj
(17) 4 períodos del día y ajuste
(18) Símbolo de salida de sistema
(19) Símbolo de batería baja
(20) Símbolo de ajuste de tiempo
(21) Símbolo de programa
(22) Símbolo de espera
(23) Símbolo de programación
a. La temperatura de la sala se muestra en medio.
b. El ajuste de temperatura para calefacción o refrigeración se puede ver a la derecha
cuando el sistema se calienta o enfría
c. El reloj y el día de la semana son mostrados en el fondo.
d. Los 4 períodos del día MAÑANA, DÍA, TARDE Y NOCHE son mostrados a la izquierda
de la temperatura de sala.
e. El símbolo de salida de sistema se muestra cuando el sistema está funcionando.
Publicidad
Tabla de contenido
Manuales relacionados para ELRO KT200TS
Resumen de contenidos para ELRO KT200TS
- Página 1 TERMOSTATO PROGRAMABLE KT200TS MANUAL DEL USUARIO 1．PANTALLA (1)TECLA -PROGRAMACION (2) TECLA - ESPERA (3) TECLA-OK (4) TECLA -TIEMPO (5) TECLA-PROG- (6) TECLA DE SISTEMA (7) Reloj (8) Semana (9) Símbolo (Centígrado) Celsius (10) Temperatura de sala (11)Indicador de temperatura de refrigeración (12)Indicador de temperatura de calefacción...
-
Página 2: Calefacción, Refrigeración, Apagado Y Ajuste De Temperatura
2. CALEFACCIÓN, REFRIGERACIÓN, APAGADO Y AJUSTE DE TEMPERATURA a. A la derecha de la pantalla podrá seleccionar CALOR, TEMPERATURA AMBIENTE O FRÍO. Presione OK en el botón ubicado al final de la pantalla para confirmar la selección y volver a la pantalla normal. b. -
Página 3: Ajuste De Características
b. Después de terminar la selección del día pulse PROG para entrar en la agenda 1) Pulse para seleccionar mañana Pulse para seleccionar el tiempo de inicio de este periodo. Pulse también los ajustadores de los valores de temperatura para calefacción y refrigeración. - Página 4 OK. SPAN El termostato KT200TS es equipado con un SPAN. Éste establece el momento de conexión o la temperatura a la que el termostato activa la caldera. De este modo se obtiene una temperatura constante.
- Página 5 d. Encender/apagar iluminación. Se muestra bLIT en la parte inferior, “OFF” o “ON” en el centro, y la tecla de selección a la izquierda ”ON” u “OFF” para seleccionar la iluminación. 1) Pulse Pulse 4 veces SET para acceder a la configuración BLIT.
- Página 6 f. Inicio de calefacción retrasada encendido/apagado, se muestra "dLY" en la parte inferior, "OFF" u "ON" en el centro y a la izquierda, se muestra "HEAT" a la derecha. Pulse 6 veces SET para acceder al ajuste DLY. para seleccionar “OFF” u “ON” para la exclusión .1) Pulse .
-
Página 7: Instalación De Las Baterías
Introduzca las baterías con la polaridad correcta. Compruebe lo polos + y - de las baterías. Use solamente baterías ALCALINAS en el KT200TS, tipo "AA" (de lápiz) de 1.5V. Con baterías normales el termostato funcionará o funcionará mal. Indicador de batería agotado. -
Página 8: Especificaciones
9. ESPECIFICACIONES Potencia: 230V 50 Hz : 8A carga resistiva Valor térmico: Rango de medición de temperatura 0°C - 35°C : ajuste de la temperatura 5°C - 30°C Alimentación: 2 baterías alcalinas AA 10. SOLUCIÓN DE PROBLEMAS No se muestra nada en pantalla: - Baterías agotadas: - Pilas insertadas incorrectamente (polaridad) La Calefacción Central no arranca, la rueda se mueve:...
